Резьбонарезной инструмент
Резьбонарезной инструмент RIDGID 00-R, 12-R и 11-R
предназначен для нарезания резьбы на трубах,
используя оригинальные резьбонарезные головки для
любого размера труб и ручную трещотку.
1. Проверьте инструмент перед использованием. В
случае необходимости замените гребенки и другие
изношенные или поврежденные детали. Для нарезания
качественной резьбы используйте только оригинальные
гребенки RIDGID.
4
Предупреждение! Изношенные гребенки могут стать
причиной некачественной резьбы и сильной нагрузки на
рычаг.
2. Прочно закрепите трубу в тисках. При нарезании
резьбы, удостоверьтесь, что труба не двигается.
Отрежьте край трубы аккуратно под прямым углом,
используя труборез (Рис.1).
Предупреждение! Работая на лесах или подставке,
оператор должен быть защищен, во избежание травм в
случае падения.

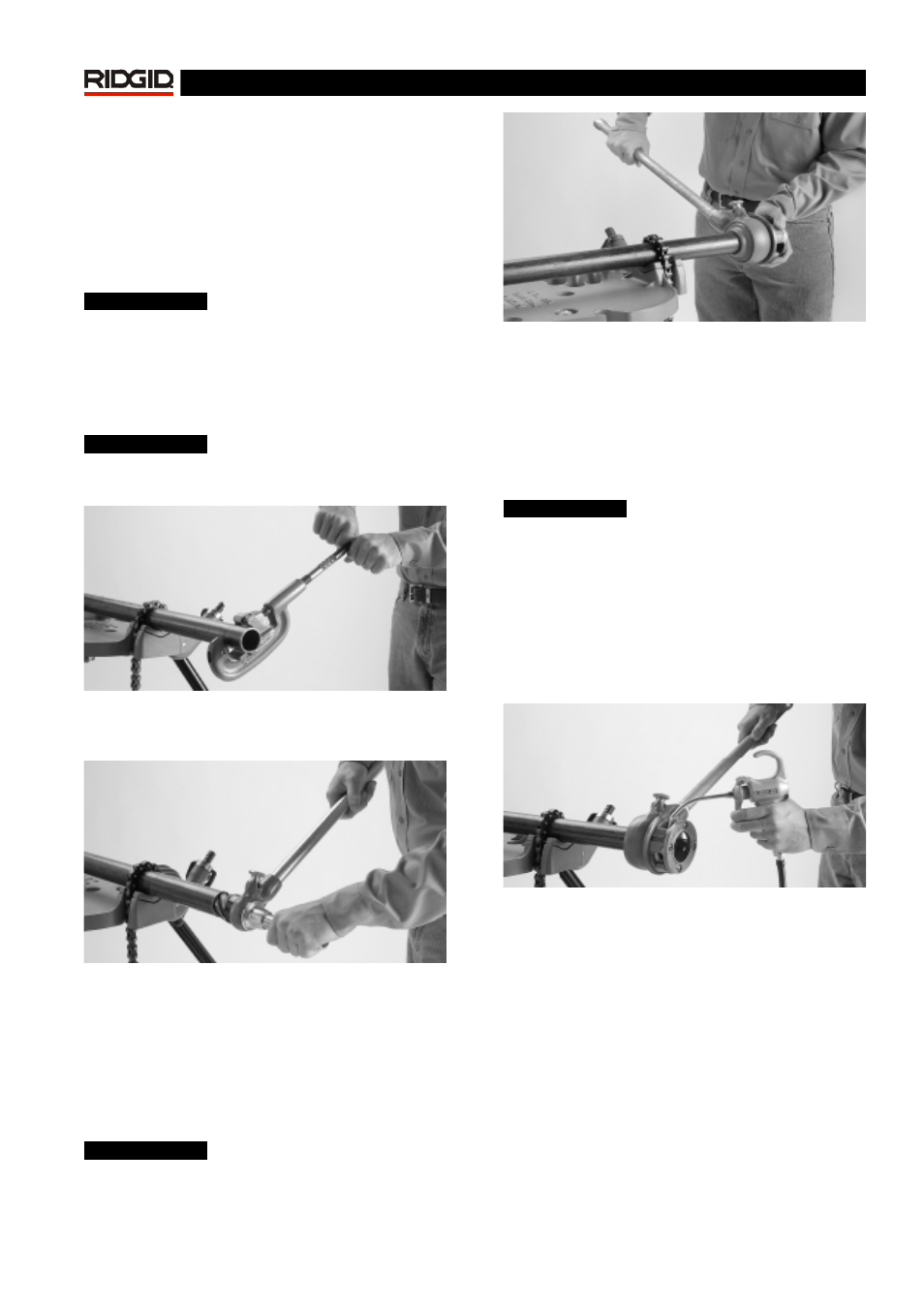

Рис. 1 – Резка края трубы
3. Зенковать край трубы для удаления заусенцев.(Рис.2).
Рис. 2 – Зенкование края трубы.
4. Выберите резьбонарезную головку,
соответствующую размеру и типу трубы и виду
нарезаемой резьбы. Вставьте головку в трещотку.
Наденьте резьбонарезной инструмент на трубу и
прижмите резьбонарезную головку к
трубе, в это же
время опустите рычаг, чтобы начать нарезать резьбу
(Рис.3).
Предупреждение! Рычаг должен быть чистым, без
масла или смазки, что позволяет лучше контролировать
инструмент.
Рис. 3 –Установка инструмента на трубе.
5. Прежде чем приложить усилие на рычаг,
удостоверьтесь, что трещоточный механизм находится в
зацеплении.
6. При ручном нарезании резьбы Ваш вес должен быть
приложен на рычаг для обеспечения максимальной
нагрузки. По возможности не делайте всю работы
руками, используйте свой вес. Избегайте
перенапряжения. Для обеспечения лучшего контроля,
используйте правильную опору.
Предупреждение! Не надевайте на рычаг отрезок трубы
для обеспечения дополнительного усилия. Это может
привести к серьезным травмам и поломке инструмента.
7. Используйте достаточное количество резьбонарез-
ного масла RIDGID для нарезания резьбы (Рис.4).
Использование смазочного масла сторонних
производителей или некачественного масла для
нарезания резьбы, может привести к изготовлению
резьбы плохо качества, пропускающим соединениям,
быстрому износу резьбонарезных гребенок и большой
нагрузке на рычаг.
Рис. 4 – Нанесение резьбонарезного масла на трубу
8. При нарезании конической трубной резьбы
необходимо остановить резание, когда край гребенок
будет на одном уровне с торцом трубы. В этой точке
достигается необходимый и правильный размер для
герметичного соединения. При резании цилиндрической
трубной или метрической резьбы остановить резание
после достижения необходимой длины резьбы.
9. Когда резьба нарезана, ослабить резьбонарезную
головку, переключив трещоточный механизм, и
выкрутить головку. Обеспечьте строгий контроль
резьбонарезного инструмента при снятии
резьбонарезной головки во избежание повреждения
резьбы.
ПРИМЕЧАНИЕ! Убрать все масляные пятна и брызги с
пола. В конце работы очистите резьбонарезной
инструмент и храните его в чистом сухом месте во
избежание повреждений.
