15
Có
m
o
e
m
p
ez
ar
≥Antes de hacer la conexión, apague todos los equipos y lea los manuales de instrucciones apropiados.
No conecte el cable de corriente de CA si no se han finalizado todas las demás conexiones.
A Cable HDMI (no suministrado)
§ Asegúrese de conectar al terminal compatible con ARC
del TV. (Consulte las instrucciones operativas del TV.)
≥ Si el TV conectado es compatible con ARC, pero el audio
no sale a esta unidad, conecte usando el cable de audio
digital óptico. (> derecho, “B Sin etiqueta “HDMI (ARC)””)
A Cable HDMI (no suministrado)
B Cable de audio digital óptico
(no
suministrado)
≥ Coloque el cable debajo de la parte saliente.
≥ La conexión del cable óptico digital de audio es necesaria
cuando el cable HDMI se conecta a un terminal que no
tiene la etiqueta que dice “HDMI (ARC)”.
Paso 2 Conexiones
∫ HDMI
La conexión HDMI es compatible con VIERA Link “HDAVI Control” (> 21) si se utiliza con un TV
Panasonic que sea compatible.
≥ Utilice cables HDMI de alta velocidad que tengan el logotipo HDMI (como mostrado en la cubierta).
Se le recomienda utilizar un cable HDMI de Panasonic.
Número de pieza recomendado:
RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m), etc.
≥ No pueden utilizarse cables que no cumplan con la HDMI.

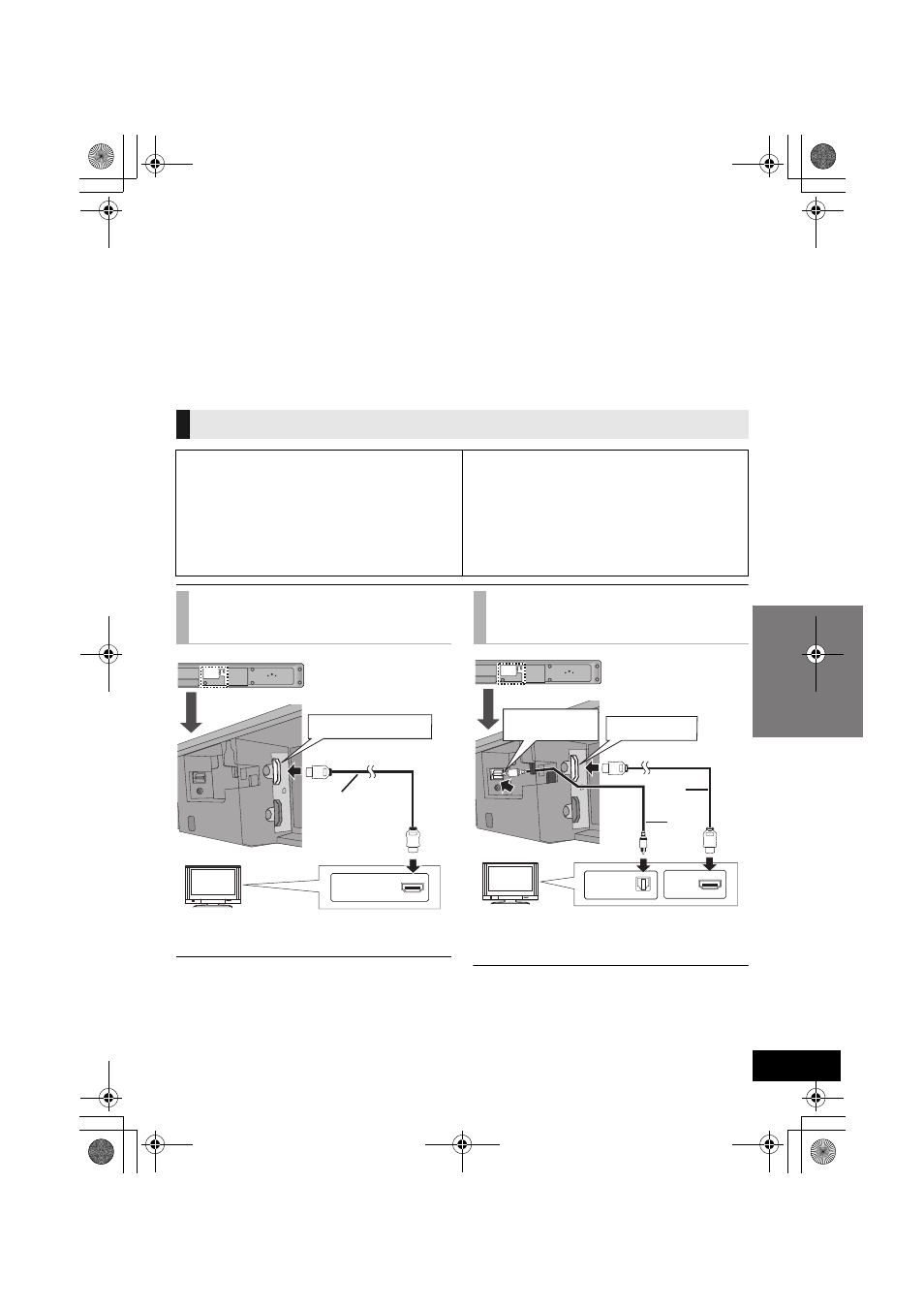

Conexión a un TV
∫ Verifique si el terminal HDMI del TV tiene
una etiqueta que dice “HDMI (ARC)”.
El método de conexión diferirá cuando el terminal
tiene una etiqueta que dice “HDMI (ARC)” y
cuando no la tiene.
Etiqueta “HDMI (ARC)”: Método A
Sin etiqueta “HDMI (ARC)”: Método B
∫ ¿Qué es un ARC?
ARC es la abreviatura de Canal de retorno de audio,
también conocido como HDMI ARC. Se refiere a una de
las funciones de HDMI. Cuando conecta la unidad al
terminal con la etiqueta que dice “HDMI (ARC)”, ya no se
requiere el cable óptico de audio digital que se requiere
generalmente para escuchar el sonido del TV y las
imágenes y sonidos del TV se pueden disfrutar con un
cable HDMI simple.
A Etiqueta
“HDMI (ARC)”
TV TV
HDMI AV OUT (ARC)
HDMI (ARC) 

Televisor
B Sin etiqueta
“HDMI (ARC)”
TV
OPTICAL DIGITAL
AUDIO IN
HDMI AV OUT


OPTICAL
OUT
HDMI
Televisor
93
