Допо лнительные функции, Внешнее обор уд ование – Инструкция по эксплуатации Panasonic TX-LR32X15
Страница 39
Внешнее обор
уд
ование
Допо
лнительные функции
39
1
2
3
S VIDEO 4-штыревой разъем
Хроматические данные вход
Хроматические данные земля
Сигнал яркости вход
Сигнал яркости земля
Детектор “горячего” подключения
19
Заземление DDC/CEC
17
Сигнал SCL
15
Сигнал CEC
13
Экран тактовой частоты сигнала TMDS 11
Сигнал TMDS Data0-
9
Сигнал TMDS Data0+
7
Экран сигнала TMDS Data1
5
Сигнал TMDS Data2-
3
Сигнал TMDS Data2+
1
18 Питание
+5
В
16 Сигнал SDA
14
Зарезервирован (в кабеле, но
не подсоединен к устройству)
12 Тактовая
частота
TMDS-
10 Тактовая
частота
TMDS+
8 Экран сигнала TMDS Data0
6 Сигнал TMDS Data1-
4 Сигнал TMDS Data1+
2 Экран сигнала TMDS Data2
Разъем HDMI

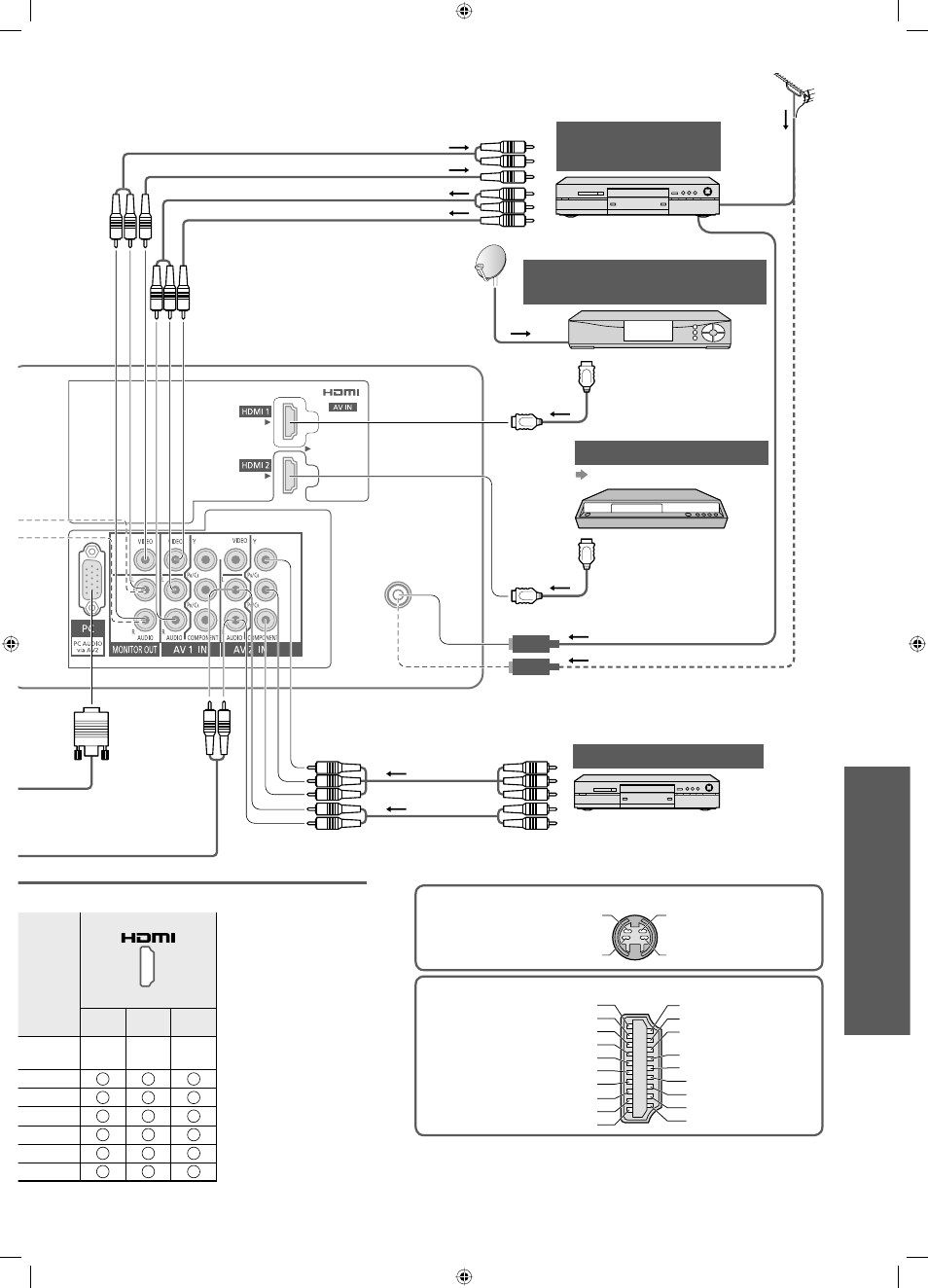

Подключите разъёмы S VIDEO или VIDEO, когда используется разъём
AV3 IN.
Подключите разъёмы COMPONENT или VIDEO, когда используются
разъёмы AV1 / AV2 IN.
●
●
Спутниковый приемник
Проигрыватель DVD / ВКМ
Полнопроводной HDMI
совместимый кабель
или
ВЧ кабель
DVD-плеер
(Просмотр)
DVD-рекордер
“Подсоединение HDMI” (стр. 43)
Полнопроводной HDMI
совместимый кабель
(Прослушивание)
Спутниковая тарелка
Спутниковый
кабель
Для просмотра
спутникового телевещания
Для записи /
воспроизведения
Для просмотра DVD
Оборудование HDMI
