Страница 8
Основные
по
д
соединения
COMPONENT
AUDIO
IN
DIGITAL
AUDIO OUT
AV2
HDMI 1
HDMI 2
(ARC)
AV1
RGB
VIDEO
RF IN
RF OUT
8
Основные подсоединения
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат
отсоединен от сетевой розетки.

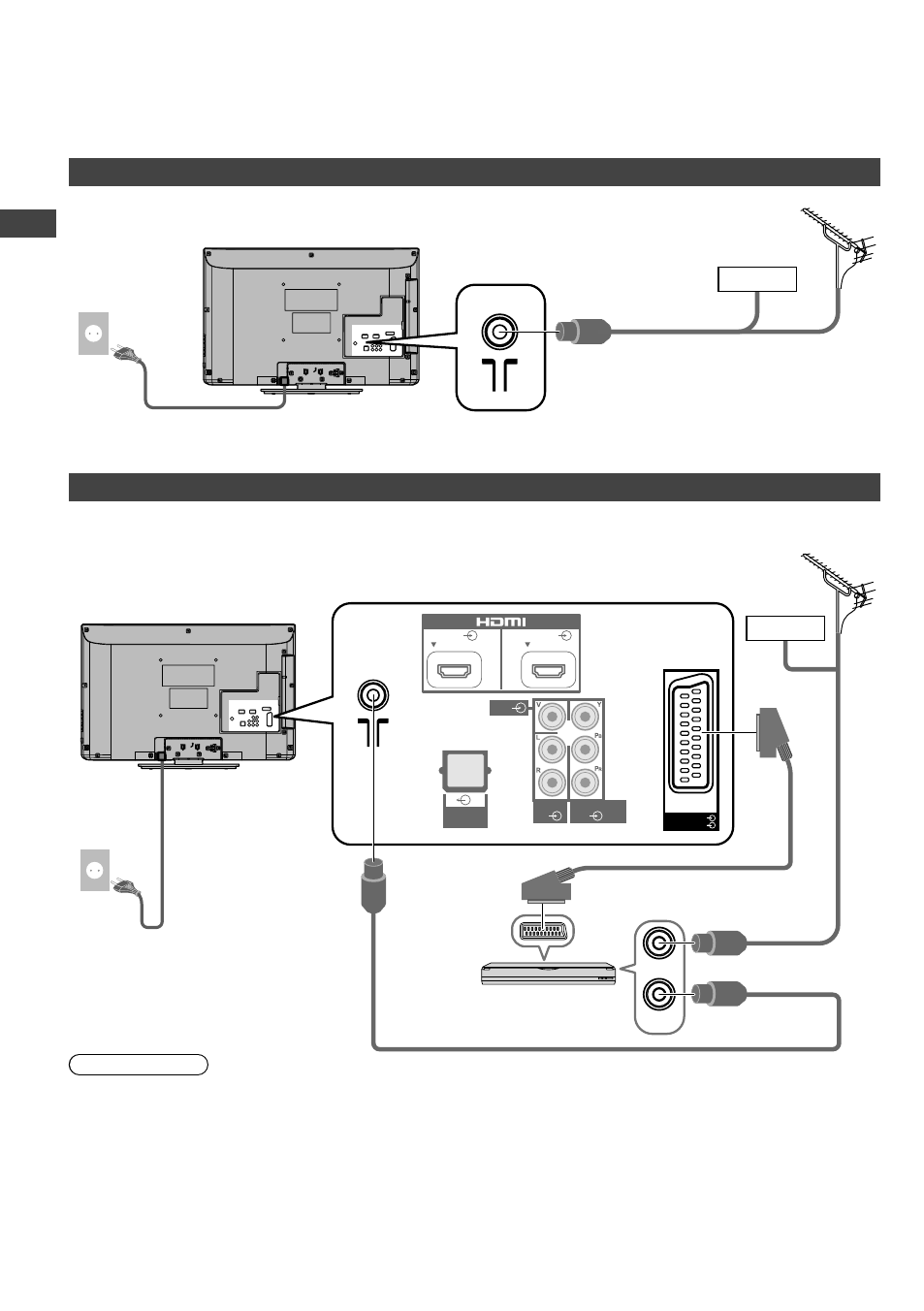

Пример 1: Подсоединение антенны
Примечание:
●
Записывающее устройство DVD/видеомагнитофон, поддерживающие Q-Link, подсоедините к гнезду AV1
телевизора (стр. 53).
●
Для оборудования, совместимого с интерфейсом HDMI, возможно подсоединение к разъемам HDMI
(HDMI1 / HDMI2), используя кабель HDMI (стр. 60).
●
Соединения Q-Link и VIERA Link (стр. 51 - 52)
●
Прочитайте также, пожалуйста, руководство по эксплуатации подключаемого оборудования.
●
Следите за тем, чтобы телевизор находился как можно дальше от электронного оборудования
(видеооборудования и т.д.) или оборудования с инфракрасным датчиком. Иначе может возникнуть
искажение изображения/звука, или могут появиться проблемы в работе другого оборудования.
Задняя панель телевизора
Задняя панель телевизора
Записывающее
устройство DVD или
видеомагнитофон
Tолько телевизор
Телевизор, записывающее устройство DVD или видеомагнитофон
Шнур питания
Шнур питания
Кабель RF
Кабель RF
Кабель RF
220–240 В
переменного
тока, 50 / 60 Гц
220–240 В
переменного тока,
50 / 60 Гц
Наземная
антенна
Наземная антенна
Полнопроводной кабель SCART
Кабель
Пример 2: Подключение записывающего устройства DVD/видеомагнитофона
Кабель
