Входной разъем HD SDI IN (BNC)
На этот разъем подаются входные сигналы HD SDI.
Проходной разъем HD SDI (BNC)
Проходной разъем под сигналы HD SDI.
Выходной разъем HD SDI OUT (BNC)
С этого разъема подаются выходные сигналы HD
SDI.
Разъем дистанционного управления REMOTE IN
(RS 422)
На этот входной разъем подключается контроллер
дистанционного управления.
Поддерживаемые команды дистанционного управ
ления FF, REW, STOP, PLAY, REC и SHTL.
<Примечание>
Функции, не поддерживаемые в режиме дистанцион
ного управления
• Функция поиска клипа, запущенная сочетанием
клавиш SHIFT и FF или REW.
• Функция выгрузки кассеты, запущенная сочета
нием клавиш SHIFT и REW с дистанционного кон
троллера (AJ A95).
Выходной разъем SD OUT VIDEO
С этого разъема подаются преобразованные с пони
жением формата сигналы.
Разъем питания AC IN
На этот разъем подключается шнур питания.
Отсек с предохранителем
Предохранитель на 3,15 А.
SIGNAL GND
Для минимизации шумов соединяется с сигнальной
землей подключенного оборудования. Не является
защитным заземлением.
Вентиляторы
Используются для охлаждения преобразователя.

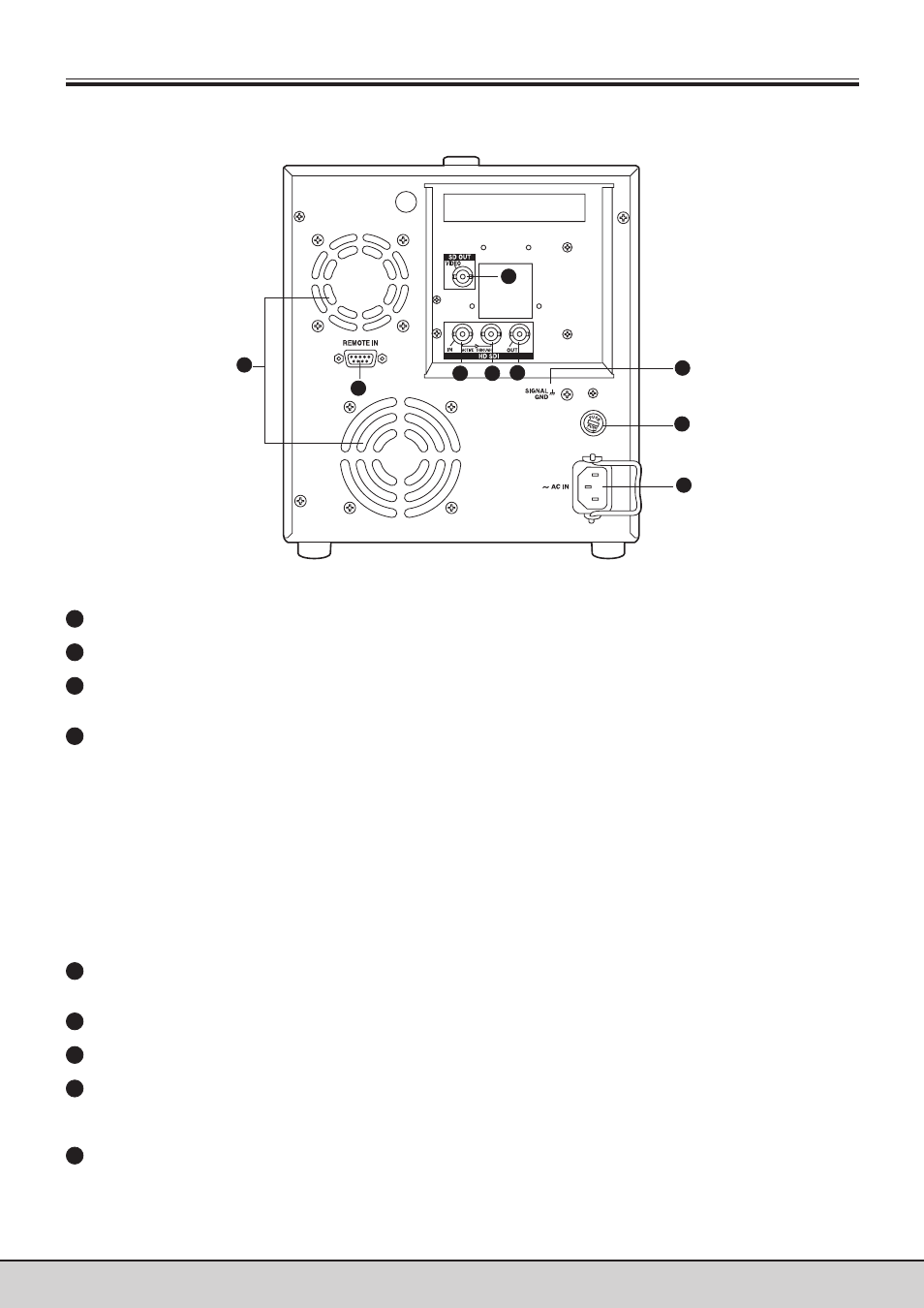

Задняя панель
Элементы управления и их функциональное назначение
9
4
1 2 3
5
6
7
8
1
2
3
4
5
6
7
8
9
