80
C
A
B
2
Установите переключатель REMOTE/LOCAL в положение
(LOCAL), где вы собираетесь выполнять настройки.
3
Выполните настройки с использованием источника диск
ретности.
Любые отклонения в уровне настройки, уровне видео,
уровне цветонасыщенности или оттенка приведут к сдви
гу цвета на рекордере. Настройте их с использованием
дискретного плеера.
Воспроизведите кассету, на которой записаны стан
дартные сигналы контрольной цветовой полосы.
Настройте средства управления таким образом, что
бы формы волны на мониторе формы волны (WVM) и
ветороскопе (VSC) походили на те, что представлены
на рисунках ниже.
А
Уровень черного.
Настройте чтобы не было отклонений.
В
Уровень видео.
Настройте этот уровень до 100IRE.
С
Уровень сигнала цветности и фаза сигнала цветнос
ти.
Настройте два средства управления таким обра
зом, чтобы светлое пятно векторных форм волны
попало внутрь прямоугольной сеточной метки.

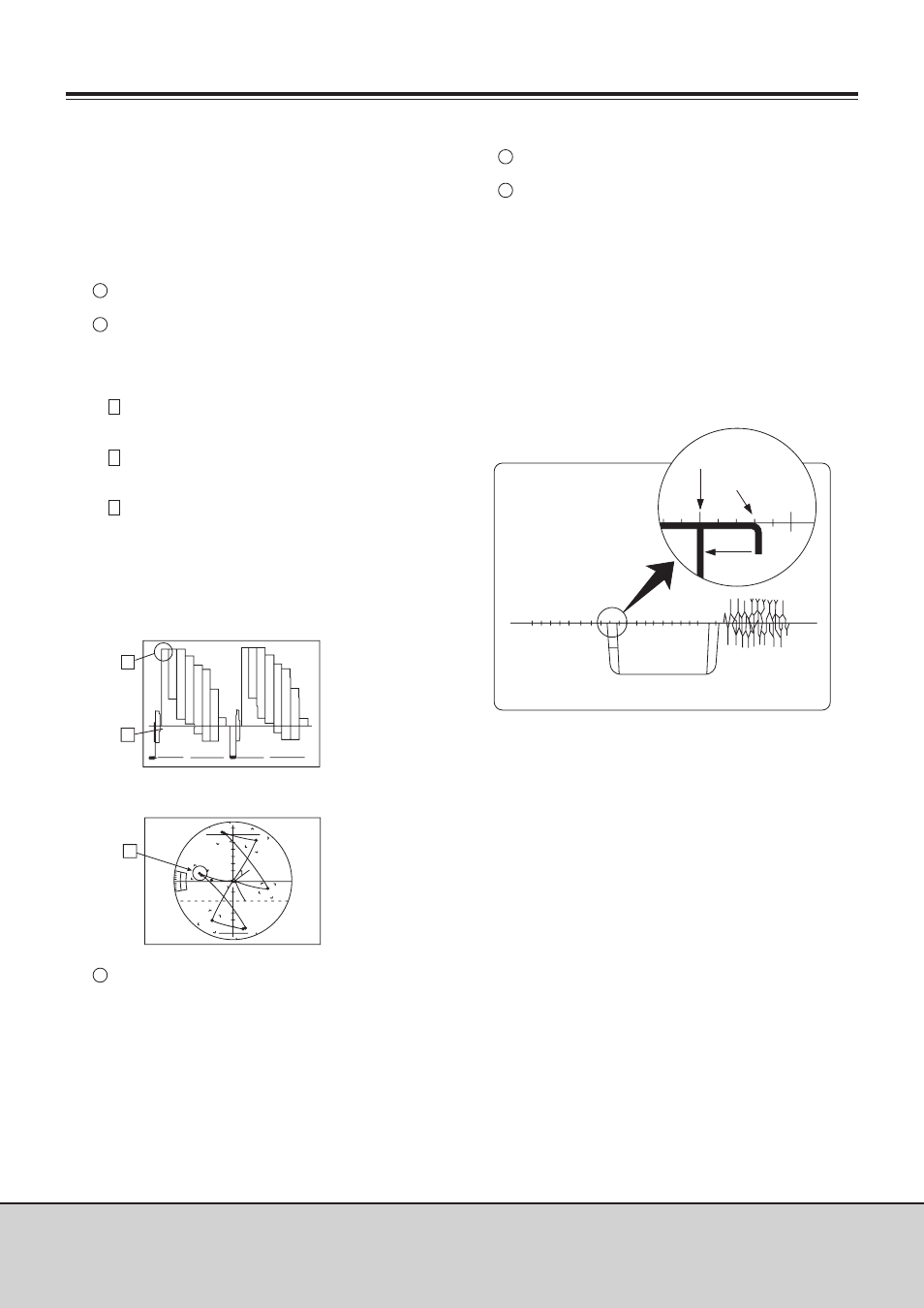

■ Форма волны на мониторе формы волны
НАСТРОЙКИ КОДЕРА
■ Форма волны на вектороскопе
Выполните настройки для подключенного устройства
источника.
4
Настройте средства управления SYSTEM PHASE.
Воспроизведите стандартные сигналы контрольной
цветовой полосы на видеомагнитофоне_1.
Настройте средства управления SYSTEM PHASE на ви
деомагнитофоне_1.
Настройте таким образом, чтобы достичь на монито
ре формы волны (WFM) следующего.
1. В режиме INT, расширьте форму волны на мониторе
формы волны до 0.1 мкс.
2. Проверьте положение Н SYNC.
3. Теперь переведите WFM в режим EXT.
4. В режиме EXT настройте средства управления
SYSTEM PHASE (H SC FINE, SC COARSE) таким обра
зом, чтобы сигнал HSYNC был выровнен с положени
ем в 2.
■ Форма волны на WFM
(Заметьте, SYNC падает)
1
2
3
1
2
(расширение до 0.1 мкс)
В режиме INT
В режиме EXT
Подстроить
