Использование
13
2
Названия и использование частей

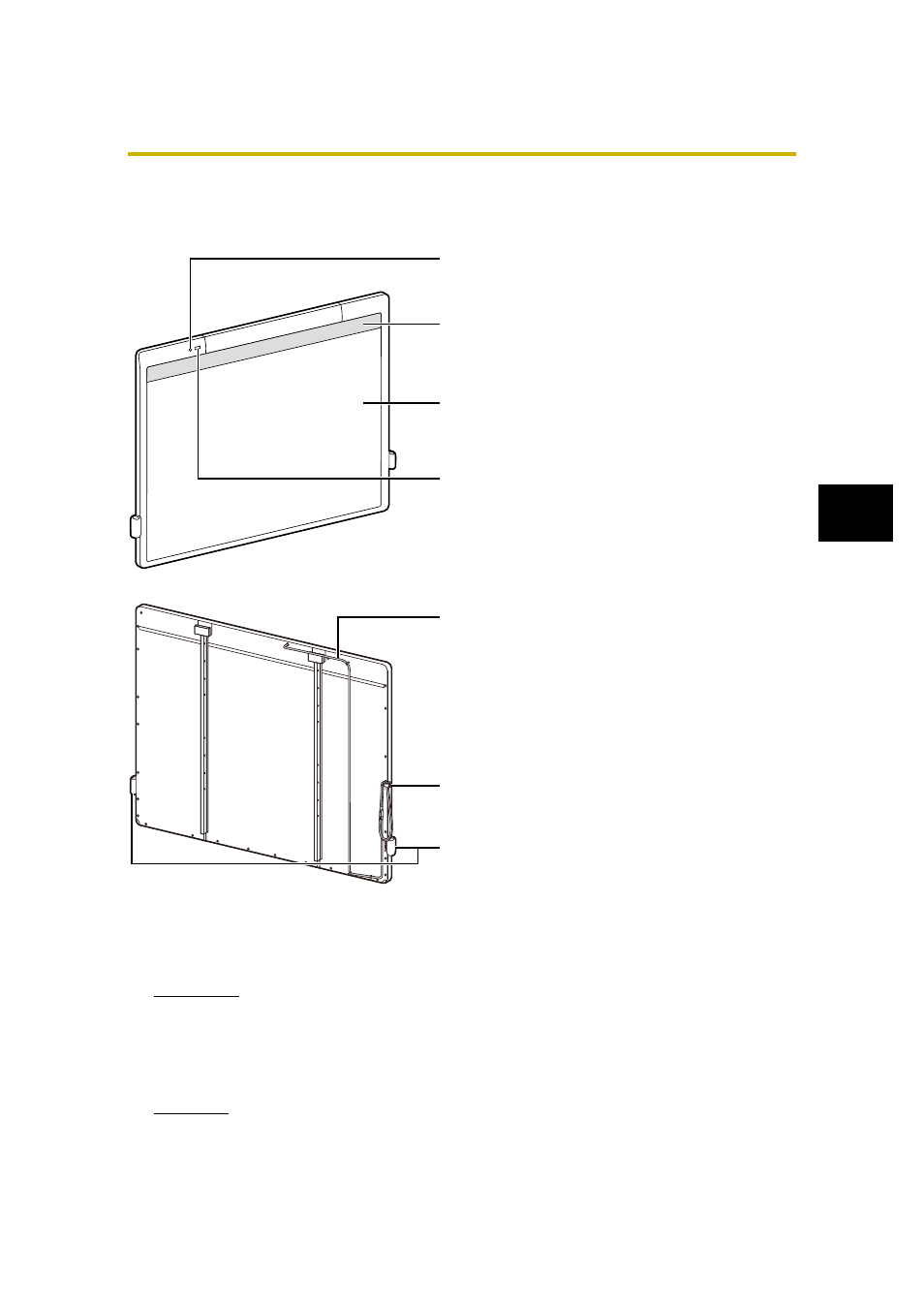

Основное устройство
Вид спереди
Примечание
• Доска elite Panaboard предназначена только для проецирования изображений с помощью
проектора. Не пишите на поверхности экрана маркировальным карандашом для белой доски.
• Не ставьте никакие предметы на верхнюю часть нижней рамы elite Panaboard. Это может
приводить к неправильной работе.
• Не прикрепляйте магниты или подобные предметы к экранной доске elite Panaboard. Это
может приводить к неправильной работе.
Замечание
• elite Panaboard обнаружила положение препятствия примерно в 5 мм (mm) от поверхности экранной
доски. Таким образом, положение можно обнаружить без прикосновения к экранной доске.
Экран доски
Определяет положение пальца или электронной ручки.
Спроецируйте содержимое экрана компьютера с
помощью проектора.
Держатель ручки (2 прилагаются)
Удерживает стилус и электронную ручку.
Вы можете выбрать нужное место прикрепления из 4
возможных вариантов. Во время установки
обратитесь к квалифицированному специалисту по
техническому обслуживанию.
Подробные сведения о месте прикрепления см. в
разделе “Изменение места прикрепления держателей
Светодиодный индикатор состояния
Горит зеленым светом, когда включено питание.
Горит красным светом при возникновении ошибки.
Нераспознаваемая область
Положение Вашего пальца или электронной ручки в
этой области не может быть распознано. Убедитесь,
что проецируемое изображение не накладывается на
эту область.
Вид сзади
Кабель USB
Подсоедините разъем USB кабеля к компьютеру.
На левом рисунке приведен пример экранной доски,
на которой кабель USB расположен с левой стороны.
Кабель USB можно расположить с правой стороны.
Если Вы хотите, чтобы кабель USB был с правой
стороны, уведомьте об этом квалифицированного
специалиста по техническому обслуживанию во
время установки.
Приемник сигнала электронной ручки
Он принимает сигналы от электронной ручки.
При выполнении операций с помощью электронной
ручки на расстоянии направляйте наконечник ручки в
сторону этой области и управляйте.
Относительно диапазонов приема сигнала
электронной ручки обращайтесь к разделу “Рабочие
диапазоны электронной ручки” (стр. 16).
Зажим для кабеля
Используйте при связывании кабеля USB.
