Основные подсоединения, Пример 1 подсоединение антенны – Инструкция по эксплуатации Panasonic TX-PR50G20
Страница 10
AV1
AV2
COMPONENT
AUDIO
IN
DIGITAL
AUDIO
OUT
RGB
S VIDEO
VIDEO
RGB
VIDEO
Y
P
R
P
B
R
L
R
L
HDMI 2
(ARC)
HDMI
1
HDMI
3
AUDIO
OUT
PC
10

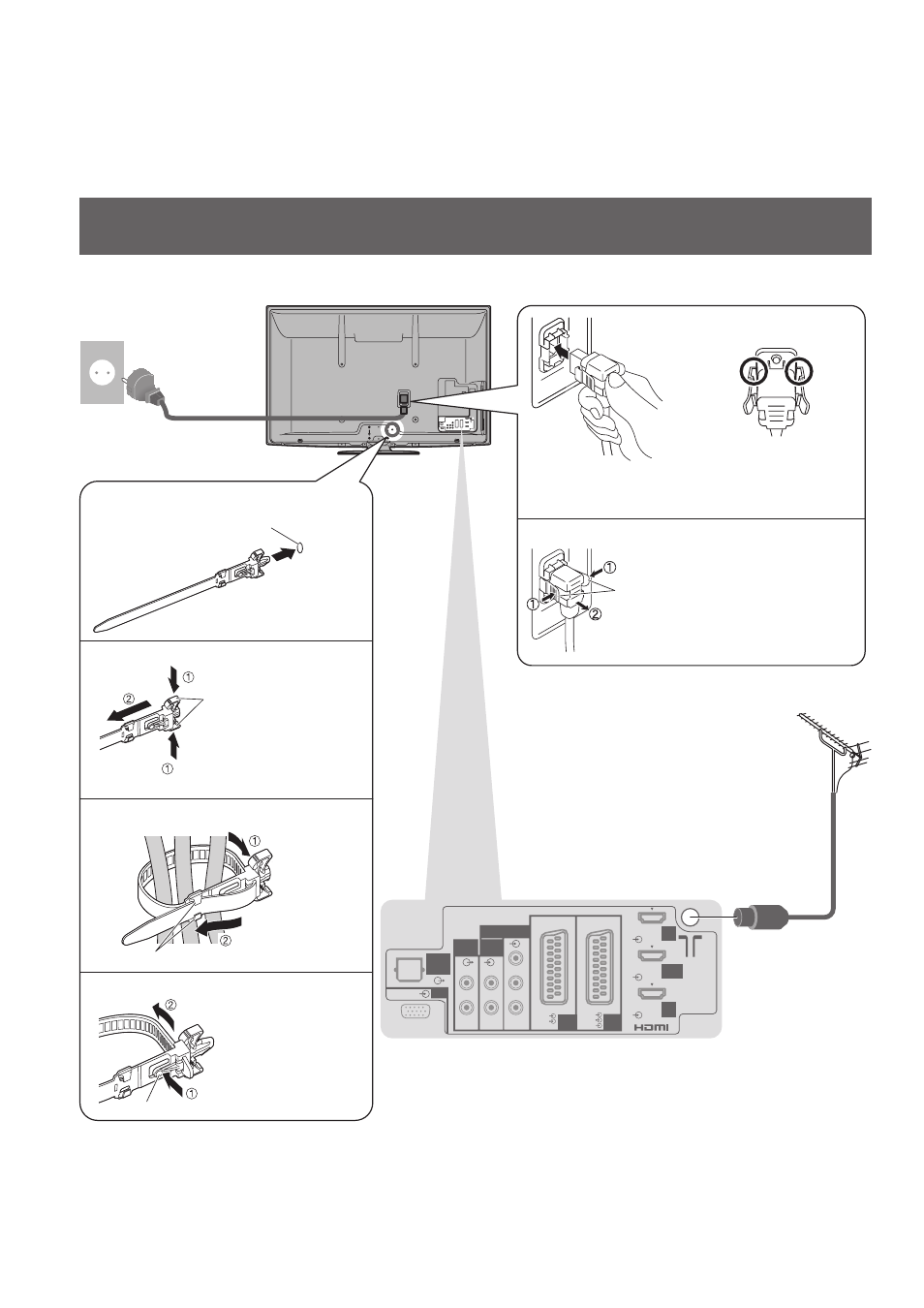

Основные подсоединения
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что
аппарат отсоединен от сетевой розетки.
При отсоединении шнура питания обязательно сначала отсоедините штепсельную вилку от
сетевой розетки.
Пример 1
Подсоединение антенны
Tолько телевизор
Шнур питания
(поставляется)
Кабель RF
Наземная
антенна
Задняя панель телевизора
Переменный ток
220-240 В, 50 / 60 Гц
Чтобы удалить с телевизора:
●
Вставляйте до тех пор,
пока фиксаторы на обеих
сторонах не защелкнутся
Нажмите на оба фиксатора и
потяните соединитель сетевого
шнура, чтобы высвободить
фиксаторы
Убедитесь в
том, что сетевой
шнур надежно
зафиксирован.
защелки
Чтобы ослабить:
●
Нажимайте защелки на
обеих сторонах
Проденьте конец
в держатели
Вставьте
фиксатор
в отверстие
Прикрепите фиксатор
Зажим
■
Шнур питания
■
Закрепите кабели
Не связывайте вместе кабель RF и шнур питания (может
●
привести к искажению изображения).
Закрепите кабели с помощью зажимов, как это необходимо.
●
При использовании дополнительных принадлежностей
●
следуйте указаниям руководства по установке
дополнительного оборудования, чтобы закрепить кабели.
Нажимайте
на выступ
выступ
держатели
Чтобы удалить с телевизора:
●
отверстие
