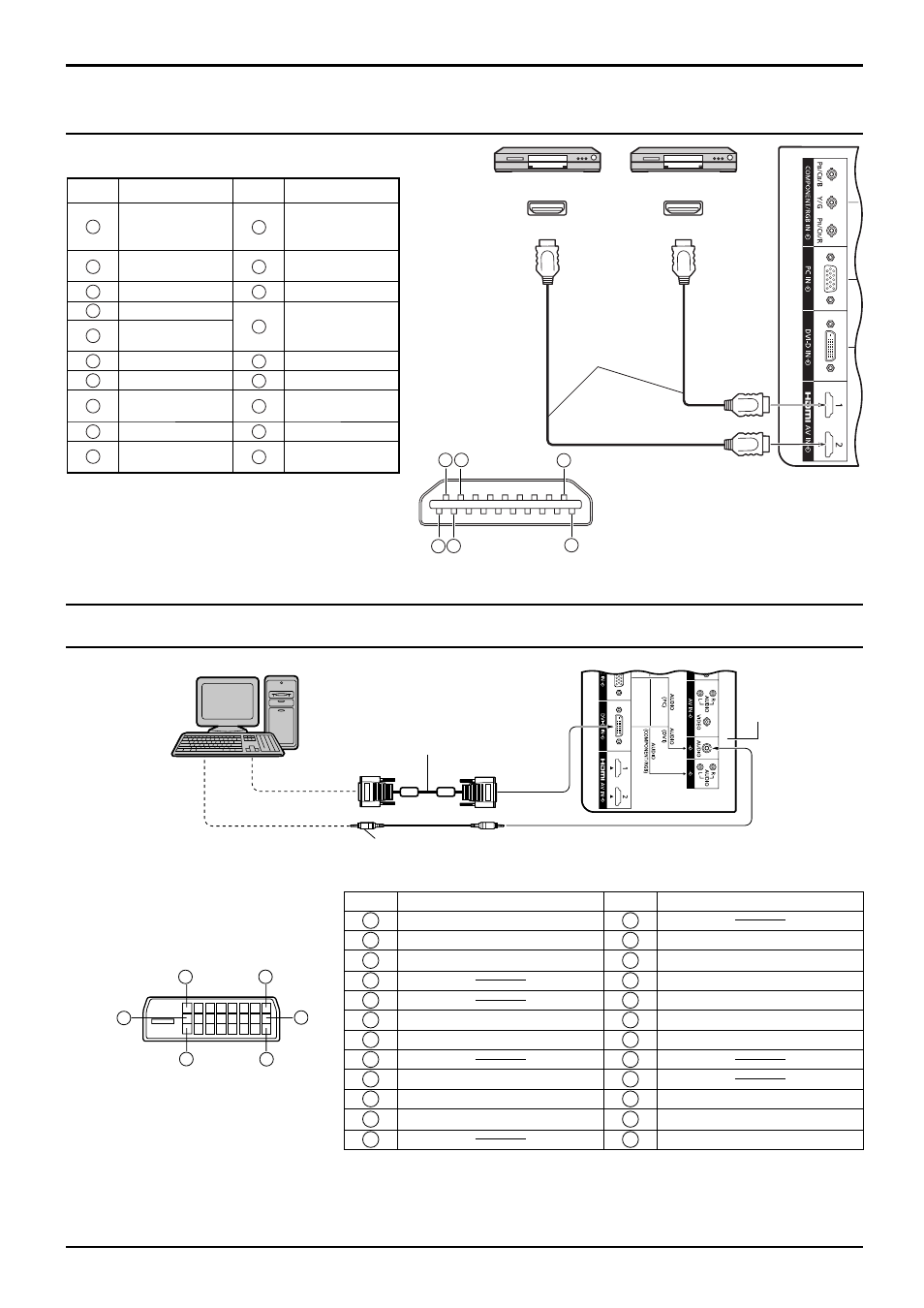

Подключение HDMI
Подключение входа DVI-D IN
[Расположение контактов и названия сигналов]
Примечание:
Дополнительные устройства и кабель HDMI, показанные на рисунке, не входят в данный комплект.
Контакт № Название сигнала Контакт № Название сигнала
1
T.M.D.S. данные 2+
11
Тактовая
частота T.M.D.S.
экранированная
2
T.M.D.S. данные 2
экранированные
12
Тактовая
частота- T.M.D.S.
3
T.M.D.S. данные 2-
13
CEC
4
T.M.D.S. данные 1+
14
Зарезервирован
(не подсоединен)
5
T.M.D.S. данные 1
экранированные
6
T.M.D.S. данные 1-
15
SCL
7
T.M.D.S. данные 0+
16
SDA
8
T.M.D.S. данные 0
экранированные
17
DDC/CEC Земля
9
T.M.D.S. данные 0-
18
Питание +5 В
10
Тактовая частота+
T.M.D.S.
19
Детектор “горячего”
подключения
Контакт №
Название сигнала
Контакт №
Название сигнала
1
T.M.D.S. данные 2-
13
2
T.M.D.S. данные 2+
14
+5 В постоянного тока
3
T.M.D.S. данные 2 экранированные
15
Земля
4
16
Детектор “горячего” подключения
5
17
T.M.D.S. данные 0-
6
Тактовая частота DDC
18
T.M.D.S. данные 0+
7
DDC данные
19
T.M.D.S. данные 0 экранированные
8
20
9
T.M.D.S. данные 1-
21
10
T.M.D.S. данные 1+
22
Тактовая частота T.M.D.S экранированная
11
T.M.D.S. данные 1 экранированные
23
Тактовая частота+ T.M.D.S
12
24
Тактовая частота- T.M.D.S
Примечания:
• Дополнительное оборудование и кабели, показанные на рисунке, не входят в данный комплект.
• Используйте кабель DVI-D с ферритовым сердечником, соответствующий стандарту DVI. В зависимости от
длины или качества кабеля может иметь место ухудшение изображения.
Входной разъем DVI-D
Расположение выводов
Вид порта подключения
Подсоединения
HDMI
AV OUT
HDMI
AV OUT
DVD плеер
DVD плеер
Кабели HDMI
19
3
1
4
2
18
Видеокабель DVI с ферритовым
сердечником (до 5 м)
Стереомиништепсель (M3)
ПК с видеовыходом
DVI-D
Объединен с
входом PC IN.
16
17
24
8
1
9
10
