48
RQTX0259
УКРАЇНСЬКА

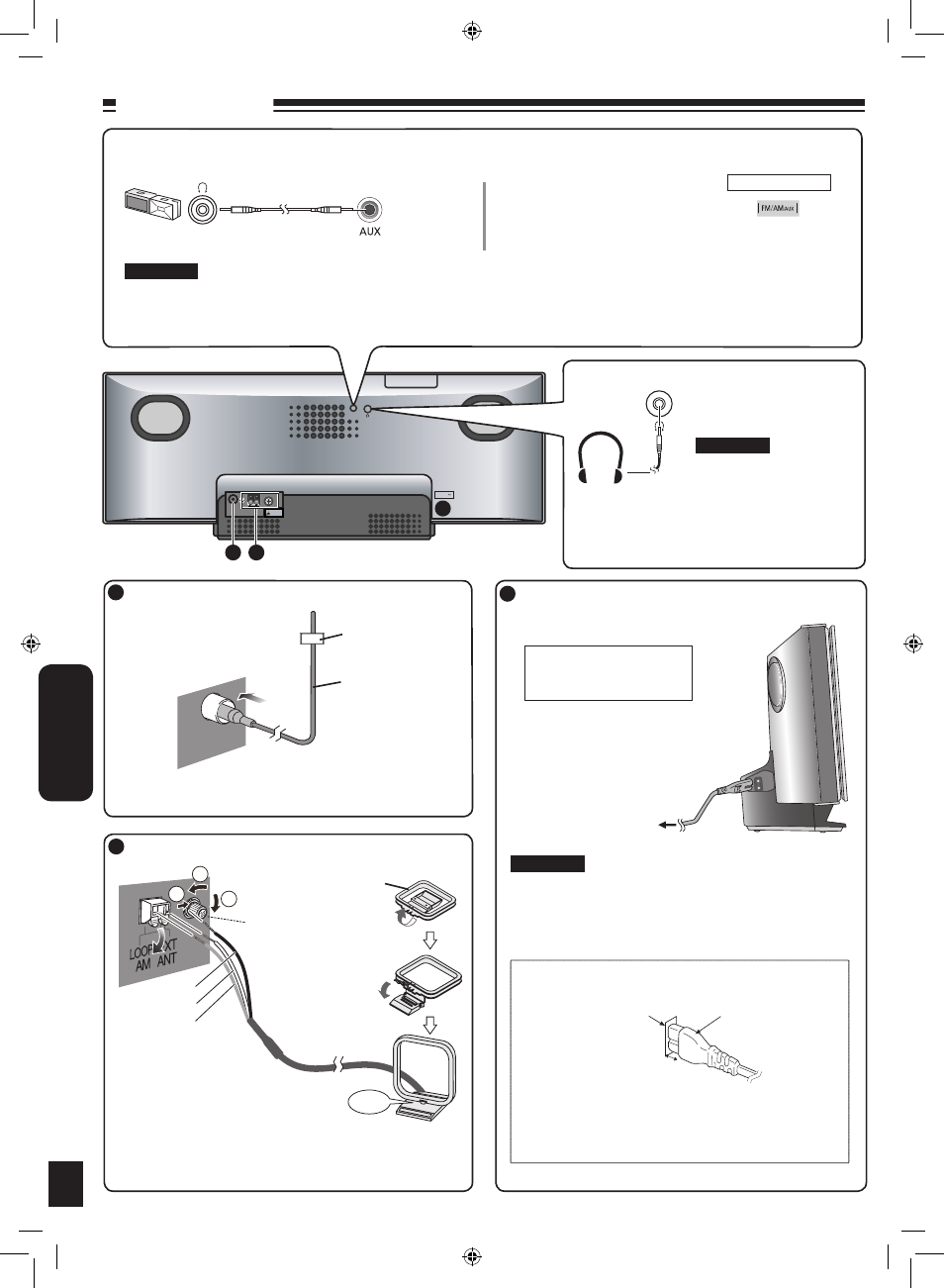

Підключіть рамкову антену АМ.
AUX
EXT
75Ω
LOOP
AM ANT
FM ANT
LOOP ANT
GROUND
1
3
2
AC IN
Навушники
(у комплект не входять)
Знизьте гучність і підключіть
навушники.
Тип штекера: Ø3,5 мм стерео.
Переносне аудіообладнання
(Шнури і обладнання в комплект не входять)
➡
основний блок
Не використовуйте
навушники упродовж
тривалого часу, оскільки
це може призвести до
пошкодження слуху.
Занадто високий рівень
тиску звуку навушників може
призвести до втрати слуху.
•
•
Підключення
4
Підключіть кімнатну антену FM.
Підключіть шнур живлення.
Для економії електроенергії вимикайте апарат з електричної
розетки, якщо він не буде використовуватись упродовж
тривалого часу. Після повторного підключення апарата слід буде
заново зробити деякі настройки пам’яті.
Прикріпіть антену клейкою стрічкою до стіни чи колони у місці
з найменшою інтерференцією.
1
2
3
Підключіть силовий кабель
після завершення всіх
інших підключень.
Клейка стрічка
Кімнатна антена FM
T
N
A
M
F
Ω
5
7
1
2
3
Встановіть антену
вертикально на
підставці.
Скористайтеся
хрестоподібною викруткою
тощо.
Чорний
Червоний
Білий
Кімнатна антена АМ
Клац!
Переносний аудіоплеєр
Тип штекера:
Ø3,5 мм стерео
Примітка
Почніть відтворення з
переносного аудіо джерела.
Примітка
Гучність і якість звуку слід регулювати як на цьому апараті, так і на іншому обладнанні. Перед підключення зменшіть рівень вхідного
сигналу на іншому обладнанні (наприклад, вимкнувши еквалайзер або знизивши гучність). При високому рівні вхідного сигналу
звучання буде спотворене.
Подробиці подано у інструкції до іншого обладнання.
•
•
До побутової розетки
Примітка
Гніздо апарата
Штекер
Прибл. 6 мм
Навіть при хорошому підключенні штекера, у залежності
від типу гнізда, передня частина штекера може виступати,
як показано на малюнку. Однак це не перешкоджає
використанню апарата.
Вставляння штекера
Не змішуйте кабель антени з іншими кабелями та шнурами. Не
затягуйте надто сильно. Тоді викрутку не можна буде зафіксувати
і вона прокручуватиметься.
