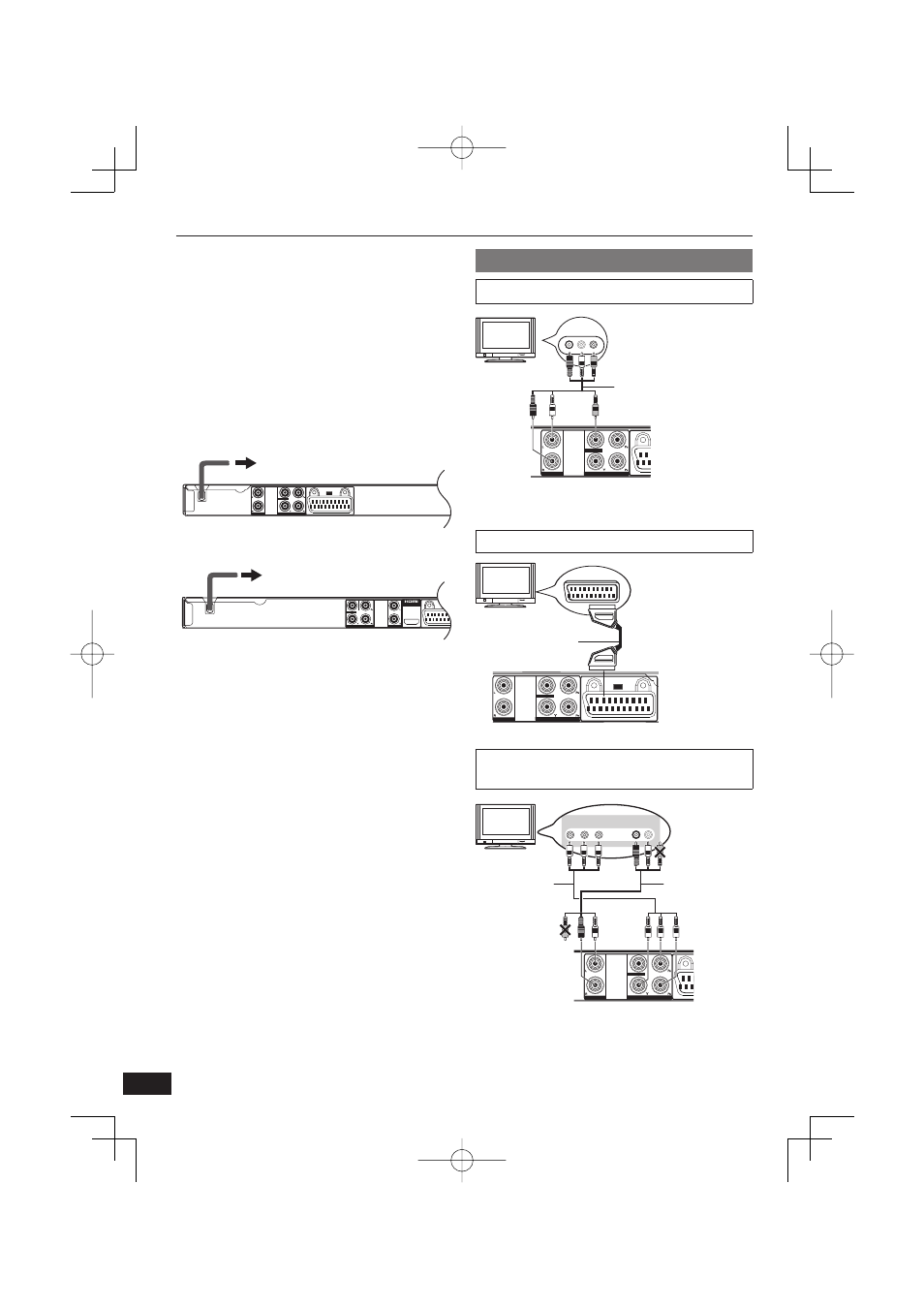

Подсоединения
Перед выполнением любых подсоединений
рекомендуется временно отсоединить все
аппараты от электрической сети.
Не помещайте аппарат на усилители/
приемники или на оборудование, которое
может нагреваться. Тепло может повредить
аппарат.
Не подсоединяйте видеосигналы через
видеомагнитофон. Изображение может
отображаться неправильно из-за функции
защиты от копирования.
AV OUT
VIDEO OUT
COMPONENT VIDEO OUT
AUDIO OUT
VIDEO
O
UT
AUDIO OUT
COMPONENT VIDEO OUT
D
(
AV
AV
DVD-S68
DVD-S48
Для розетки бытовой сети
Для розетки бытовой сети
ПРИМЕЧАНИЕ для силового провода
переменного тока
Этот аппарат потребляет небольшое
количество электроэнергии даже в
выключенном состоянии. С целью экономии
электроэнергии его можно отключить, если
Вы не будете пользоваться аппаратом в
течение длительного периода времени.
ПРИМЕЧАНИЕ для HDMI формата
(Только модель DVD-S68)
Разъемы AUDIO становится невозможно
использовать в соответствии с
используемым Вами типом кабеля.
ПРИМЕЧАНИЕ для КОМПОНЕНТНОГО
ВИДЕОВЫХОДА
Установите «Видео» в положение
«Прогрессивный» (Î страница 9).
•
•
•
•
•
DVD-S48
ВИДЕОВЫХОД (VIDEO OUT)
Аудио/Видео кабель
(прилагается)
AUDIO IN
R
L VIDEO IN
VIDEO
O
UT
AUDIO OUT
COMPONENT VIDEO OUT
Соедините разъемы соответствующих цветов.
•
AV (Scart)
VIDEO
O
UT
AUDIO OUT
COMPONENT VIDEO OUT
AV IN
AV
21-штырьковый
SCART кабель
КОМПОНЕНТНЫЙ ВИДЕОВЫХОД
(COMPONENT VIDEO OUT)
COMPONENT
VIDEO IN
AUDIO IN
R L
VIDEO
O
UT
AUDIO OUT
COMPONENT VIDEO OUT
Компонентный
видео кабель
Аудио/Видео
кабель
(прилагается)
Соедините разъемы соответствующих цветов.
•
