- 6 -

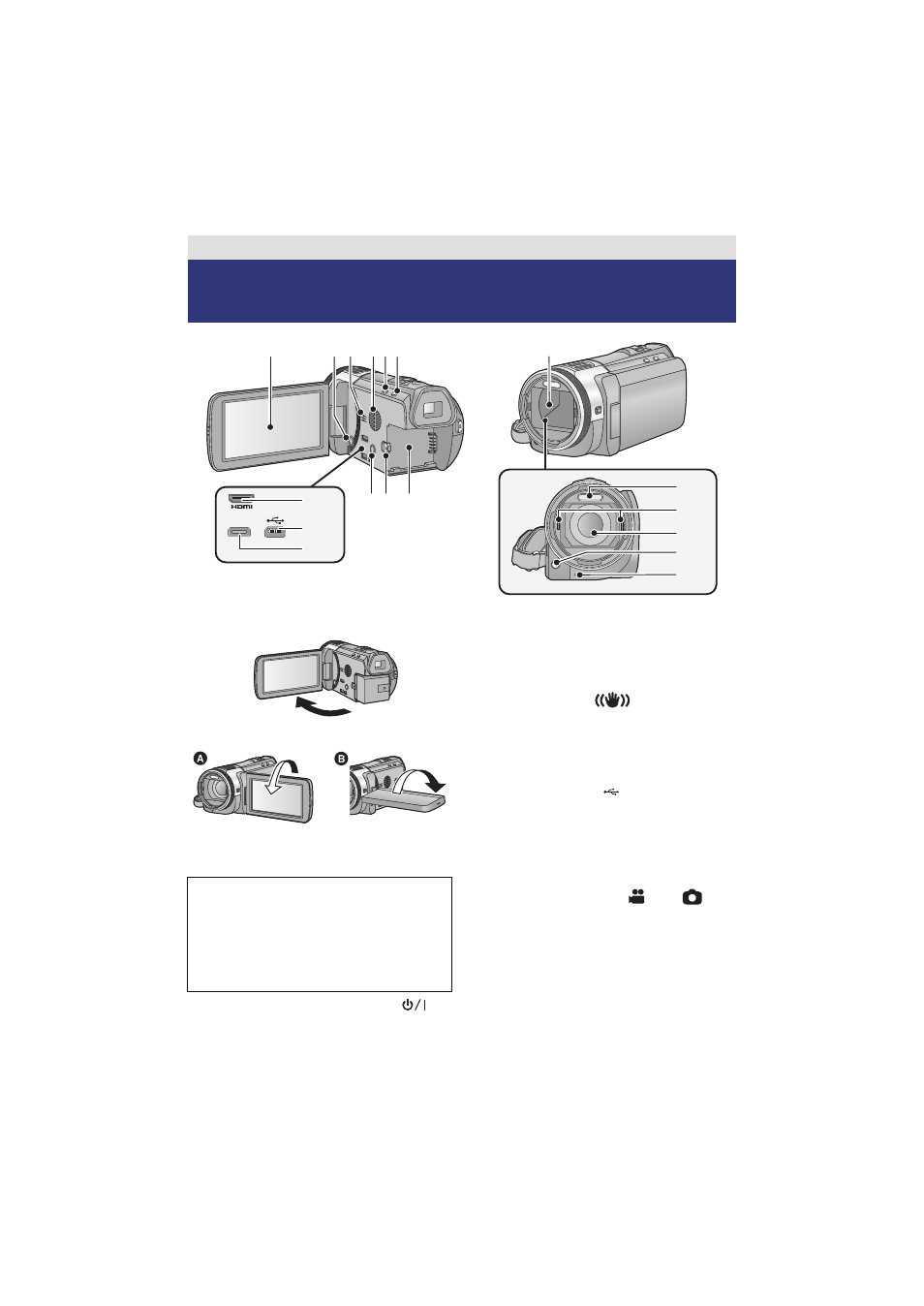

1 Монитор ЖКД (сенсорный экран)
(l 19)
≥ Он может открыться на 90o.
≥ Он может поворачиваться на угол до
180o A в сторону объектива или на 90o
B в противоположном направлении.
2 Кнопка POWER (ПИТАНИЕ) [ ]
(l 17)
3 Акустическая система
4 Впускное отверстие (охлаждающий
вентилятор) (l 22)
5 Кнопка интеллектуального
автоматического режима/ручного
режима [iA/MANUAL] (l 28, 74)
6 Кнопка оптического стабилизатора
изображения [
O.I.S.] (l 46)
7 1080/50p кнопка [1080/50p] (l 47)
8 Рычажок извлечения аккумулятора
[BATT] (l 10)
9 Крепление аккумулятора (l 10)
10 HDMI мини-разъем [HDMI] (l 103, 107)
11 USB терминал [ ] (l 121, 127, 141)
12 Мультиразъем AV [AV MULTI]
(l 103, 130)
≥ Используйте мультикабель AV (только
кабель, входящий в комплект поставки).
13 Крышка объектива
≥ Крышка объектива открывается в
режиме записи видео или
режиме записи стоп-кадров. (l 18)
14 Встроенная вспышка (l 54)
15 Крепежная деталь 3D-объектива
(углубление) (l 80)
16 Объектив (LEICA DICOMAR)
≥ Сведения о присоединении бленды
объектива приведены на стр. 22.
17 Вспомогательная лампочка AF (l 73)
18 Индикатор записи (l 38)
Подготовка
Названия и функции основных
компонентов
AV MULTI
10
11
12
13
16
14
17
18
15
8 7 9
4 5 6 3 2 1
Ввиду ограничений технологии
производства ЖКД, на экране
жидкокристаллического монитора могут
иметься небольшие яркие или темные
пятна. Однако это не является
неисправностью и не влияет отрицательно
на записанное изображение.
