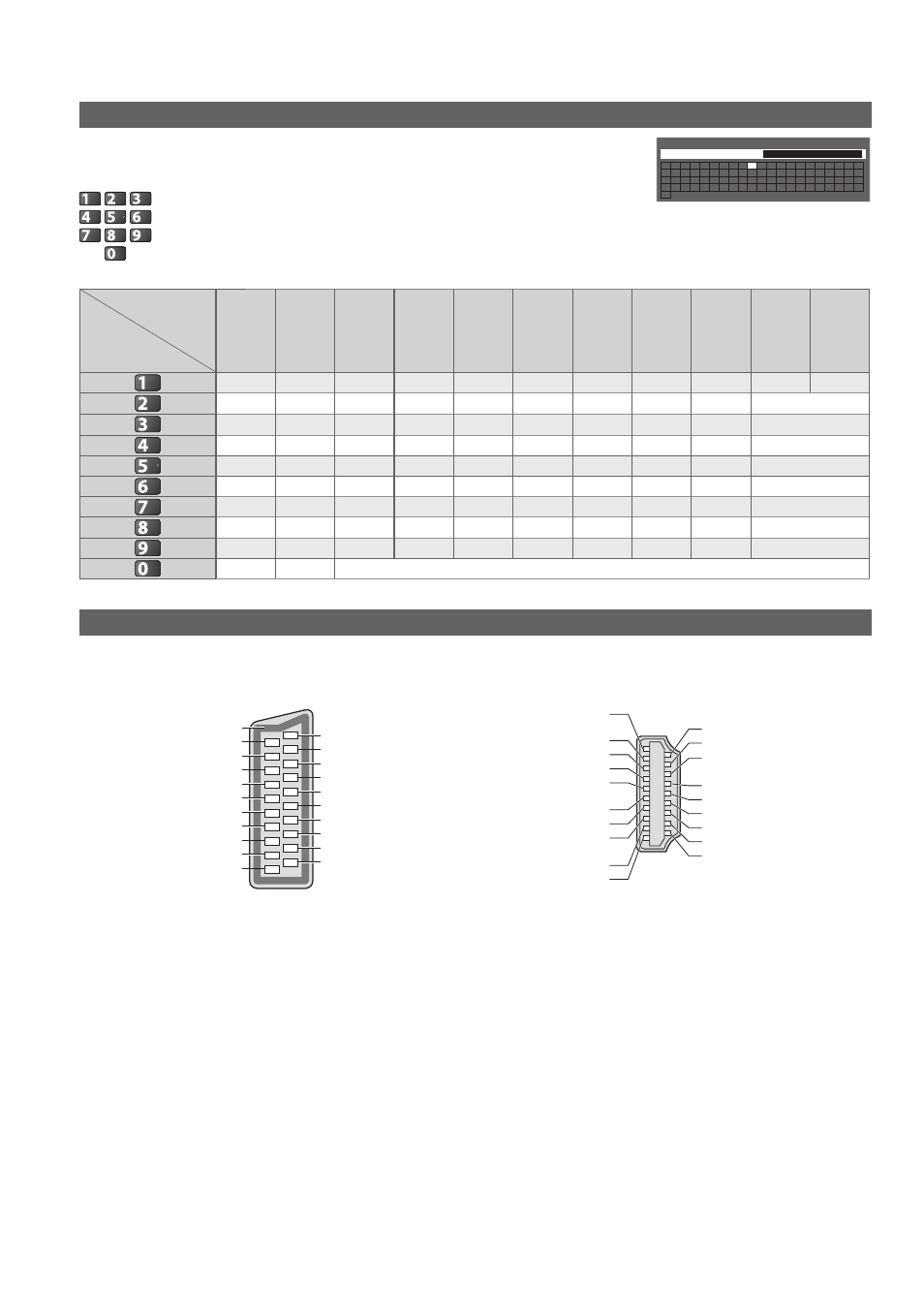

Техническая информация

Список символов для цифровых кнопок

Вы можете вводить символы с помощью цифровых кнопок для свободных

пунктов ввода.
Повторно нажимайте цифровую кнопку до тех пор, пока не появится нужный символ.

Переименовать вход

Имя

А Б В

Г

Д Е Ж З И Й К

Л М Н

Х Ц Ч Ш Щ Ъ Ы Ь Э Ю
a

б

в

г

д

е

ж

з

и

й

к

л м

н

х

ц

ч ш щ ъ ы

ь

э ю я

!

O П Р С Т

У

Я 0

1

2

3

4

5

6

7

8

:

#

(

)

+

-

.

о

п

р

с

т

у

Ф

9

*

_

ф

jkl

ghi

mno

tuv

pqrs

wxyz

abc

def

Символ автоматически вводится, если Вы оставите на одну секунду.

Вы также можете ввести символ, нажимая кнопку OK или другие

цифровые кнопки в течение одной секунды.

Таблица символов:

Количество

нажатий

Цифровые

кнопки

1

2

3

4

5

6

7

8

9

10

11

.

1

!

:

#

+

-

*

_

(

)

abc

2

а

б

в

г

А

Б

В

Г

def

3

д

е

ж

з

Д

Е

Ж

З

ghi

4

и

й

к

л

И

Й

К

Л

jkl

5

м

н

о

п

М

Н

О

П

mno

6

р

с

т

у

Р

С

Т

У

pqrs

7

ф

х

ц

ч

Ф

Х

Ц

Ч

tuv

8

ш

щ

ъ

ы

Ш

Щ

Ъ

Ы

wxyz

9

ь

э

ю

я

Ь

Э

Ю

Я

Пробел

0

Информация о разъемах SCART и HDMI

AV1

Разъем SCART

(RGB, VIDEO, S-VIDEO, Q-Link)

AV1 - Контакты 15 и 20 зависят от переключения AV1

S-VHS / VIDEO.

Разъем

HDMI

Разъем земля

21

CVBS выход (видео)

19

CVBS земля

17

Красный вход, S.C. - вход 15
Красный земля

13

Зеленый вход

11

Зеленый земля

9

Синий вход

7

Синий земля

5

Аудио выход (Л)

3

Аудио выход (П)

1

20 CVBS вход (видео)
18 Состояние RGB земля
16 Состояние RGB
14 Земля
12 --
10 Данные Q-Link
8 Состояние CVBS
6 Аудио вход (Л)
4 Аудио земля
2 Аудио вход (П)

Детектор “горячего”
подключения

19

Заземление DDC/CEC 17
Сигнал SCL

15

Сигнал CEC

13

Экран тактовой астоты
сигнала TMDS

11

Сигнал TMDS Data0−

9

Сигнал TMDS Data0+

7

Экран сигнала
TMDS Data1

5

Сигнал TMDS Data2−

3

Сигнал TMDS Data2+

1

18 Питание +5 В
16 Сигнал SDA
14 Зарезервирован (в кабеле, но

не подсоединен к устройству)

12 Тактовая частота TMDS−
10 Тактовая частота TMDS+
8 Экран сигнала TMDS Data0
6 Сигнал TMDS Data1−
4 Сигнал TMDS Data1+
2 Экран сигнала TMDS Data2
