Инструкция по эксплуатации Panasonic SA-BX500EE-K
Страница 32
32
RQT9230
BI-WIRE
LF
HF
L
R
FRONT A
FRONT B
CENTER
SURROUND
SURROUND BACK
SPEAKERS
OUT
IN
IN
CD
BD/DVD PLAYER / ANALOG 8CH IN
DVD RECORDER
VCR
CABLE/SAT
GAME
TV
AUDIO
SURROUND BACK SURROUND
FRONT
SUBWOOFER
OUT
IN
IN
IN
(DVD RECORDER)
(BD/DVD PLAYER)
(CABLE/SAT)
HDMI 1
HDMI 2
HDMI 3
FRONT A
FRONT B
CENTER
SURROUND
SURROUND BACK
S VIDEO
COMPONENT VIDEO
L
R
IN
IN
IN
IN
AC IN~
OUT
IN
IN
OUT
OUT
IN
IN
IN
IN
TV MONITOR
TV MONITOR
DVD RECORDER
VCR
CABLE/SAT
GAME
DVD PLAYER
BD/
(BD/
DVD PLAYER)
(DVD RECORDER)
(CABLE/SAT)
1
2
3
DIGITAL IN
(DVD RECORDER) (BD/DVD PLAYER)
(TV)
(CD)
OPTICAL 1
OPTICAL 2
OPTICAL 3
COAXIAL
SUBWOOFER
Y
PB
PR
IN
OUT
OUT
IN
IN
IN
IN
TV MONITOR
DVD RECORDER
VCR
CABLE/SAT GAME
DVD PLAYER
BD/
(6-16
Ω EACH SPEAKER)
A OR B / BI-WIRE (4-16
Ω EACH SPEAKER) A AND B (6-16 Ω EACH SPEAKER)
OUT
CENTER
IN
IN
FM ANT
AM ANT
OPTION V 1
LOOP
EXT
DC OUT 5V
500mA MAX
75
Ω
R
L
R
R
L
L
LOOP ANT
GND
VIDEO
Использование подключения VIERA
Link с управлением «HDAVI Control
TM
»
Что такое подключение VIERA Link с управлением «HDAVI Control»?
Подключение VIERA Link с управлением «HDAVI Control» является удобной функцией, которая обеспечивает
совместное управление настоящим аппаратом, а также телевизором Panasonic (VIERA) или DVD рекордером
(DIGA) под управлением системы «HDAVI Control». Эту функцию можно использовать, подключив аппаратуру
при помощи кабеля HDMI. См. инструкцию по эксплуатации подключаемой аппаратуры, где описан порядок
работы с ней.
Подключение VIERA Link с управлением «HDAVI Control» основано на функциях управления, которые обеспечиваются
системой HDMI, которая является стандартом, известным как HDMI CEC (управление бытовой электроникой),
это уникальная функция, которую разработала и внедрила компания Panasonic. Работа с аппаратурой других
изготовителей, которая поддерживает HDMI CEC, не гарантируется.
Настоящий аппарат поддерживает функцию «HDAVI Control 3».
Этот стандарт совместим с обычной аппаратурой HDAVI компании Panasonic.
Информация об аппаратуре других изготовителей, поддерживающей функцию подключения VIERA Link, находится в
инструкциях к этой аппаратуре.
•
•
•
1
Можно выбрать «Speaker Selection» (выбор динамика) («Home Cinema» (домашний
кинотеатр) или «TV» (телевизор))
Home Cinema (домашний кинотеатр): Если настоящий аппарат находится в режиме ожидания, он
автоматически включится, и звук будет воспроизводиться динамиками,
подключенными к настоящему аппарату. Можно также регулировать
громкость звука с помощью кнопок регулировки громкости.
TV (телевизор): Работают динамики телевизор.
2
Если вы выключаете телевизор (VIERA), настоящий аппарат автоматически выключается.
(Эта операция не выполняется, если на настоящем аппарате вы установили источник входного
сигнала на «FM», «АМ», «CD» или «OPTION P.».)
Если с помощью кабеля HDMI подключен рекордер, совместимый с подключением VIERA Link «HDAVI
Control» (DIGA), рекордер (DIGA) также выключится.
Если вы управляете телевизором (VIERA), например переключаете каналы, селектор входов настоящего
аппарата автоматически переключится на «TV» (телевизор).
Если вы управляете DVD рекордером DIGA, селектор входов настоящего аппарата автоматически
переключится на «DVD R.» (DVD рекордер).
Чтобы использовать другие функции, используйте пульт ДУ настоящего аппарата.
•
•
•
Можно пользоваться следующими функциями с помощью пульта ДУ телевизора (VIERA)
Подключите свою аппаратуру домашнего кинотеатра (телевизор VIERA, совместимый с подключением
VIERA Link с управлением «HDAVI Control» или DVD рекордер DIGA) при помощи кабеля HDMI.
Рекомендуется использовать кабель HDMI производства Panasonic.
Рекомендуемый номер по каталогу: RP-CDHG10 (1,0 м), RP-CDHG15 (1,5 м), RP-CDHG20 (2,0 м),
RP-CDHG30 (3,0 м), RP-CDHG50 (5,0 м), и т.д.
В настоящем аппарате используется технология HDMI™ версии 1.3 с опцией «Deep Colour» (насыщенный цвет).
Кабели, не удовлетворяющие требованиям HDMI, нельзя использовать.
Пользуйте только кабели HDMI с высокой пропускной способностью, на которых есть логотип HDMI (такой же,
как на обложке).
При воспроизведении сигнала 1080p, используйте кабели HDMI длиной 5,0 метров или короче.
Только с помощью подключения через кабель HDMI невозможно прослушивать звук телевизора на настоящем
аппарате. Чтобы прослушивать звук телевизора, подключите телевизор к настоящему аппарату волоконно-
оптическим кабелем.
•
•
•
•
•
•

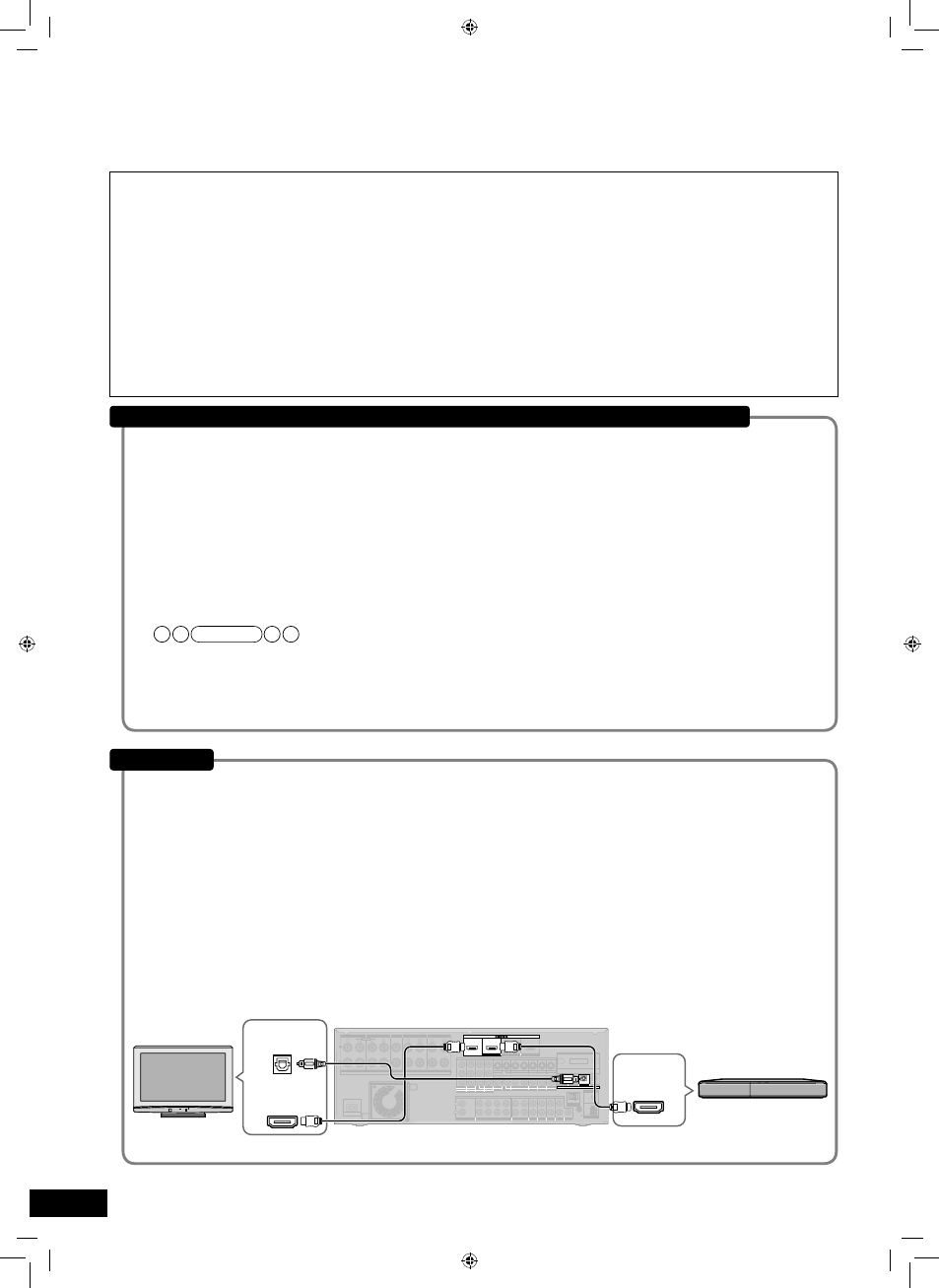

Подключение
Телевизор
(VIERA)
Задняя панель
HDMI IN
(вход HDMI)
Цифровой
выход аудио
(оптический)
HDMI OUT
(выход
HDMI)
DVD рекордер
(DIGA)
Примечание
