Қа
зақша
8
■

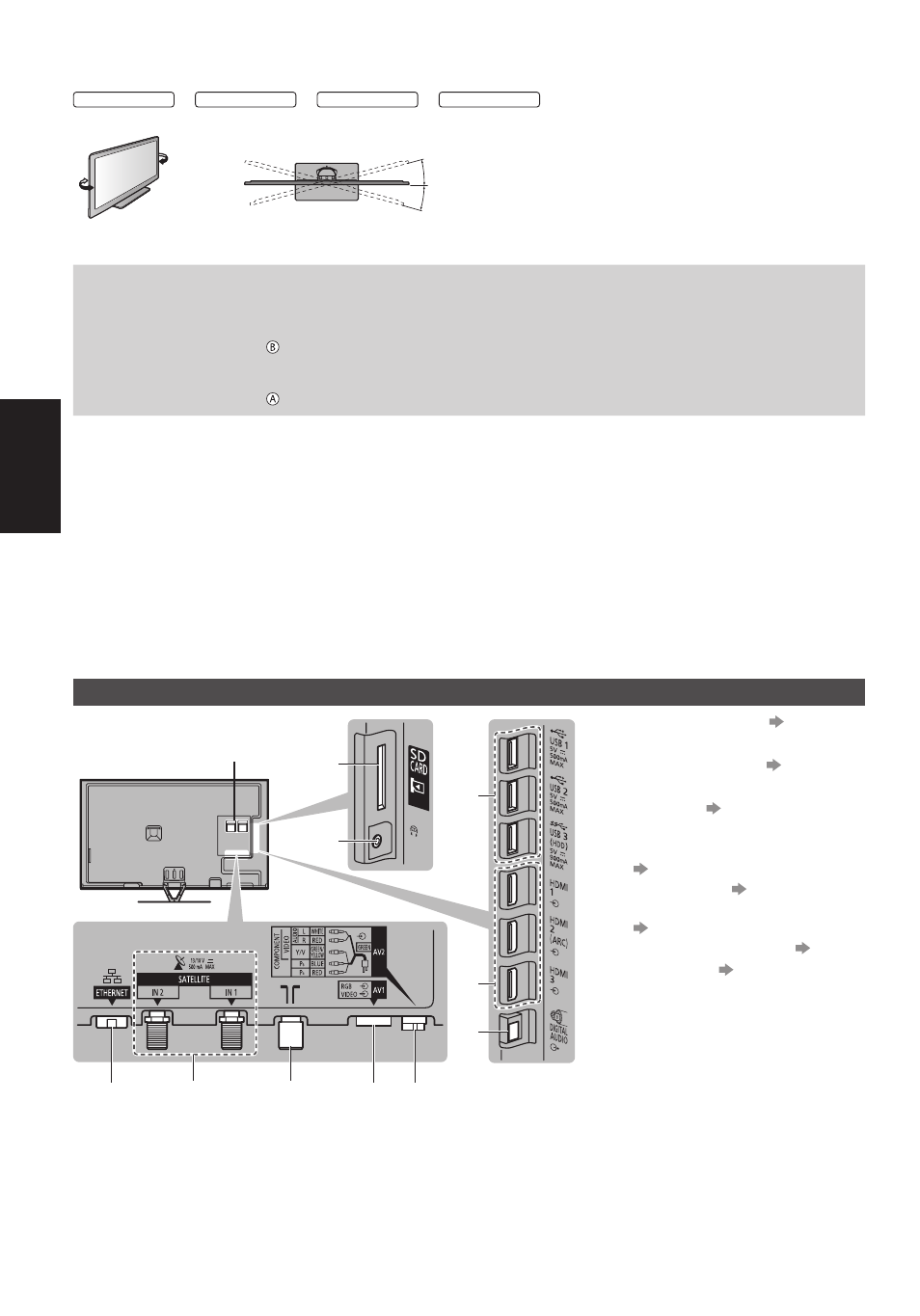

Панельді қажетті бұрышпен орналастыру
42 дюймдік үлгі
47 дюймдік үлгі
50 дюймдік үлгі
55 дюймдік үлгі
●
Толық бұрылыс ауқымына ешқандай заттарды қоймаңыз.
15°
15°
(Жоғарыдан көрінісі)
Тұғырды теледидардан шығарып алу
Қабырғаға ілетін кронштейнді пайдаланғанда немесе теледидарды қайта ораған кезде тұғырды міндетті
түрде келесі əдіспен шығарып алыңыз.
1 Бекіткіш бұрандаларды қақпақтан шығарып алыңыз.
2 Қақпақты тартып шығарыңыз.
3 Тұғырды теледидардан шығарып алыңыз.
4 Бекіткіш бұрандаларды кронштейннен шығарып алыңыз.
Қосылымдар
●
Суретте көрсетілген сыртқы жабдық пен кабельдер теледидармен бірге берілмеген.
●
Сымдарды жалғамас немесе ажыратпас бұрын теледидардың токтан ажыратылғанына көз жеткізіңіз.
●
Қосқан кезде терминалдар түрі мен кабель ашасының дұрыс екенін тексеріңіз.
●
Үнемі толық сымды SCART немесе HDMI кабелін пайдаланыңыз.
●
Теледидарды электрондық жабдықтан (бейне жабдықтан, т.б.) немесе инфрақызыл сенсоры бары жабдықтан
алыста ұстаңыз. Əйтпесе сурет / дыбыс бұзылуы мүмкін немесе басқа жабдықтың жұмысына кедергі
жасалады.
●
Қосылатын жабдықтың нұсқаулығын да оқып шығыңыз.
Терминалдар
8
7
9
4
6
5
2
1
3
10
11
1
CI саңылауы 1 - 2 (12-бет)
2
SD карта ұясы
3
Құлақаспап ұясы (12-бет)
4
USB 1 - 3 порты
5
HDMI1 - 3 (10, 11-бет)
6
DIGITAL AUDIO
7
AV2 (COMPONENT / VIDEO)
(11-бет)
8
AV1 (SCART) (10-бет)
9
Жер / кабель терминалы
(9-бет)
10
Жерсерік терминалы (9-бет)
11
ETHERNET (10-бет)
