- 37 -
■

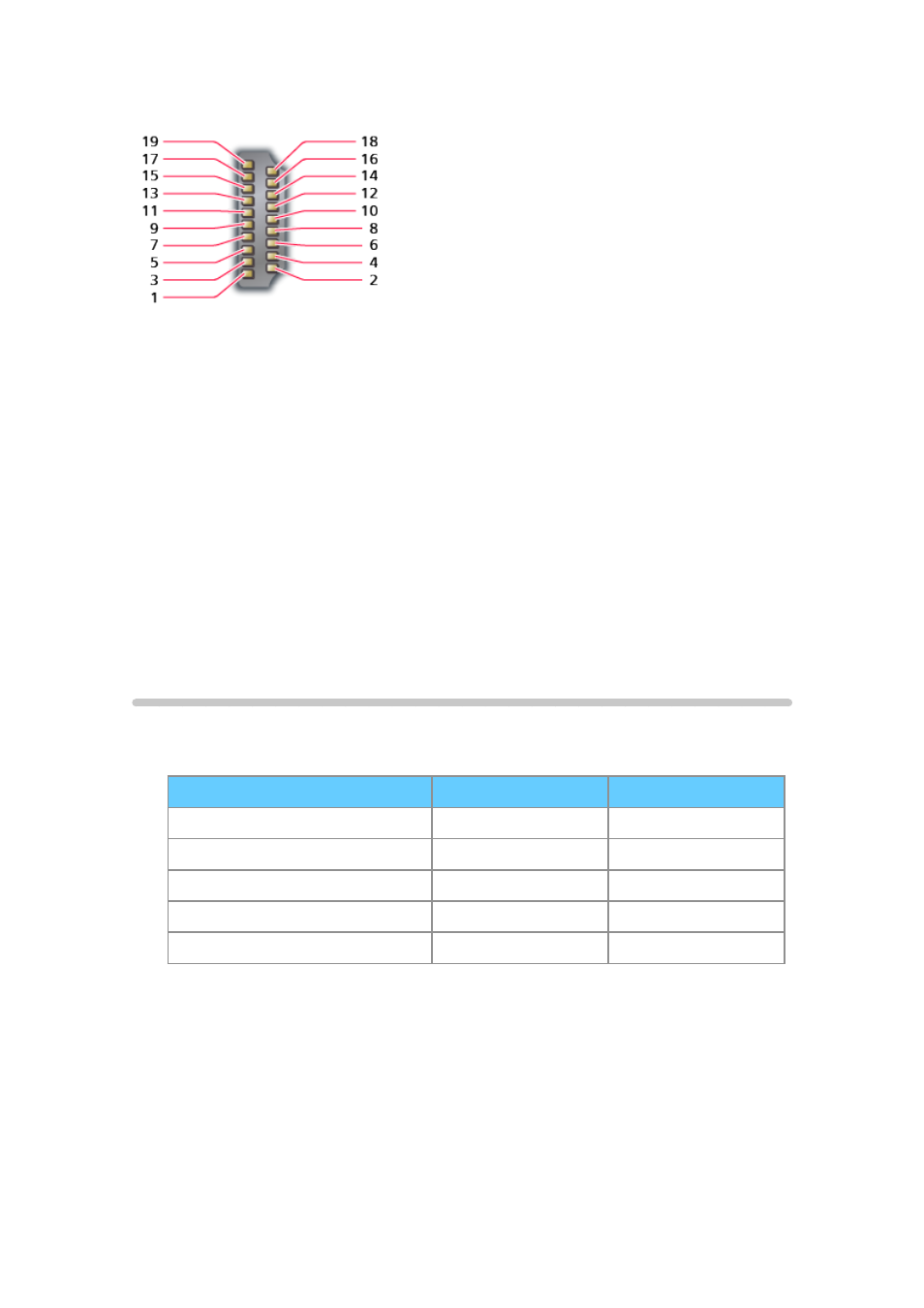

Разъем HDMI
1 : Сигнал TMDS Data2+
2 : Экран сигнала TMDS Data2
3 : Сигнал TMDS Data2−
4 : Сигнал TMDS Data1+
5 : Экран сигнала TMDS Data1
6 : Сигнал TMDS Data1−
7 : Сигнал TMDS Data0+
8 : Экран сигнала TMDS Data0
9 : Сигнал TMDS Data0−
10: Тактовая частота TMDS+ 11 : Экран тактовой частоты сигнала
TMDS
12: Тактовая частота TMDS−
13: Сигнал CEC
14: Служба
15: Сигнал SCL
16: Сигнал SDA
17: Заземление DDC/CEC
18: Питание +5 В
19: Детектор “горячего”
подключения
Используемые входные сигналы
■
COMPONENT (Y, Pb, Pr), HDMI
Название сигнала COMPONENT HDMI
525 (480) / 60i, 60p ○ ○
625 (576) / 50i, 50p ○ ○
750 (720) / 60p, 50p ○ ○
1 125 (1 080) / 60i, 50i ○ ○
1 125 (1 080) / 60p, 50p, 24p ○
○: Применяемый входной сигнал
= Примечание =
●
Сигналы, не соответствующие приведенным выше характеристикам,
могут отображаться неправильно.
●
Приведенные выше сигналы переформатируются для оптимального
просмотра на Вашем дисплее.
