12
VQT1Y26

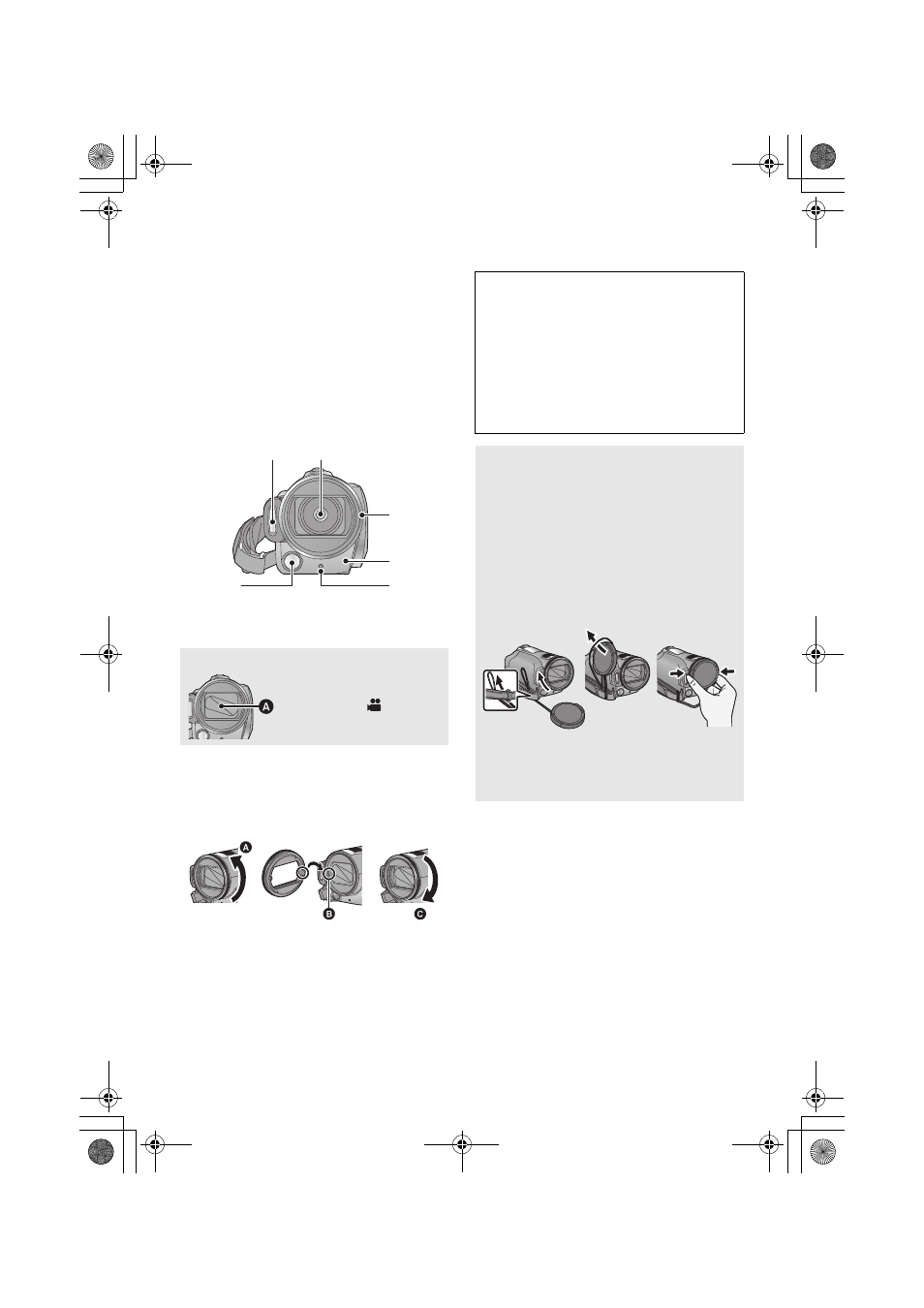

13 Рычажок для открытия отсека карты
SD [OPEN] (l 23)
14 Терминал вывода аудио-видео [A/V]
(l 92, 108)
≥ Используйте аудио-видео кабель (только
кабель, входящий в комплект поставки).
15 Разъем для компонентов
[COMPONENT] (l 92)
16 HDMI мини-разъем [HDMI] (l 92, 97)
17 Индикатор доступа [ACCESS] (l 9, 23)
18 Гнездо для карты памяти (l 23)
19 Крышка карты SD (l 23)
20 Встроенная вспышка (l 65)
21 Объектив (LEICA DICOMAR)
22 Светозащитная бленда объектива
Поверните бленду объектива против часовой
стрелки A, чтобы снять ее. Чтобы закрепить
ее, установите ее в гнездо B и затем
поверните по часовой стрелке C.
≥ Присоедините защитное устройство MC или
фильтр ND из комплекта фильтров
(VW-LF43NE; поставляется отдельно) перед
блендой объектива.
≥ Прикрепляя преобразовательный
телеобъектив (VW-T4314H; поставляется
отдельно) или широкоугольный
преобразовательный объектив
(VW-W4307H; поставляется отдельно),
сначала снимите бленду объектива.
23 Датчик дистанционного управления
(l 38)
24 Индикатор записи (l 29)
25 Видеолампа (l 54)
Крышка объектива A
≥Крышка объектива
открывается
в
режиме записи. (l 24)
20
21
22
23
24
25
Обратите внимание на следующее.
Если закреплены 2 дополнительных
устройства объектива, например, фильтр
ND и преобразовательный телеобъектив, и
рычажок нажат в сторону W, 4 угла
изображения будут затемнены.
(Виньетирование)
(Прикрепляя 2 дополнительных устройства
объектива, сначала снимите бленду
объектива, а затем их прикрепляйте.)
Прикрепление крышки
объектива
(Включен в набор фильтров
(VW-LF43NE; опционально))
≥ При использовании комплекта фильтров
(VW-LF43NE; поставляется отдельно)
следует защищать поверхность
объектива, когда камера не используется,
при помощи крышки объектива,
поставляемой в комплекте с фильтрами.
≥ Чтобы надеть или снять крышку
объектива, удерживайте обе стороны
крышки объектива кончиками
указательного и большого пальцев.
