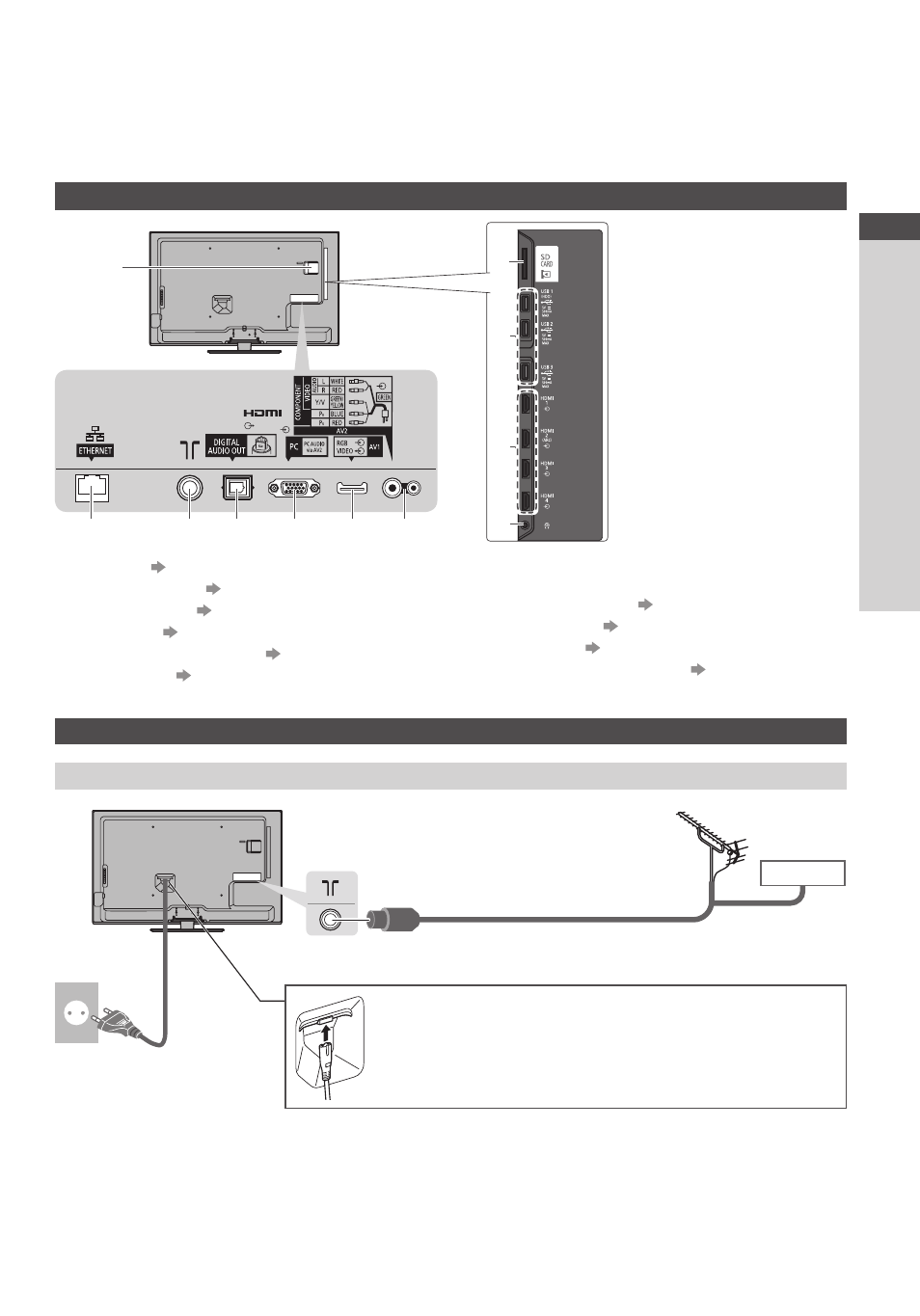

Основные подсоединения
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат
отсоединен от сетевой розетки.
Разъемы
6 7 8
1
9 10 11
5
3
2
4
1 Слот CI (стр. 50)
2 Слот карты SD (стр. 55)
3 Порт USB 1–3 (стр. 55, 82)
4 HDMI 1–4 (стр. 12, 82)
5 Гнездо для наушников (стр. 83)
6 ETHERNET (стр. 13)
7 Разъем для наземной антенны / кабеля
(см. ниже)
8 DIGITAL AUDIO OUT (стр. 83)
9 Разъем для ПК (стр. 82)
10 AV1 (SCART) (стр. 12)
11 AV2 (COMPONENT / VIDEO) (стр. 82, 83)
Подключения
Шнур питания и наземная антенна
Кабель
■
DVB-C, DVB-T, аналоговый
220–240 В переменного тока
50 / 60 Гц
Шнур питания
Наземная антенна
РЧ-кабель
■
Шнур питания
Надежно вставьте шнур питания (входит в комплект
поставки) в разъем.
● При отсоединении шнура питания обязательно сначала
отсоедините штепсельную вилку от сетевой розетки.
