Подсоединения

SLOT1

1

2

1

2

1

2

SERIAL

PC IN

AUDIO

SLOT2 SLOT3

VIDEO

AUDIO

R L

AUDIO

R L

AV IN

B A

S VIDEO

Разъем
ДИНАМИКА
(П)

Разъем
ДИНАМИКА
(Л)

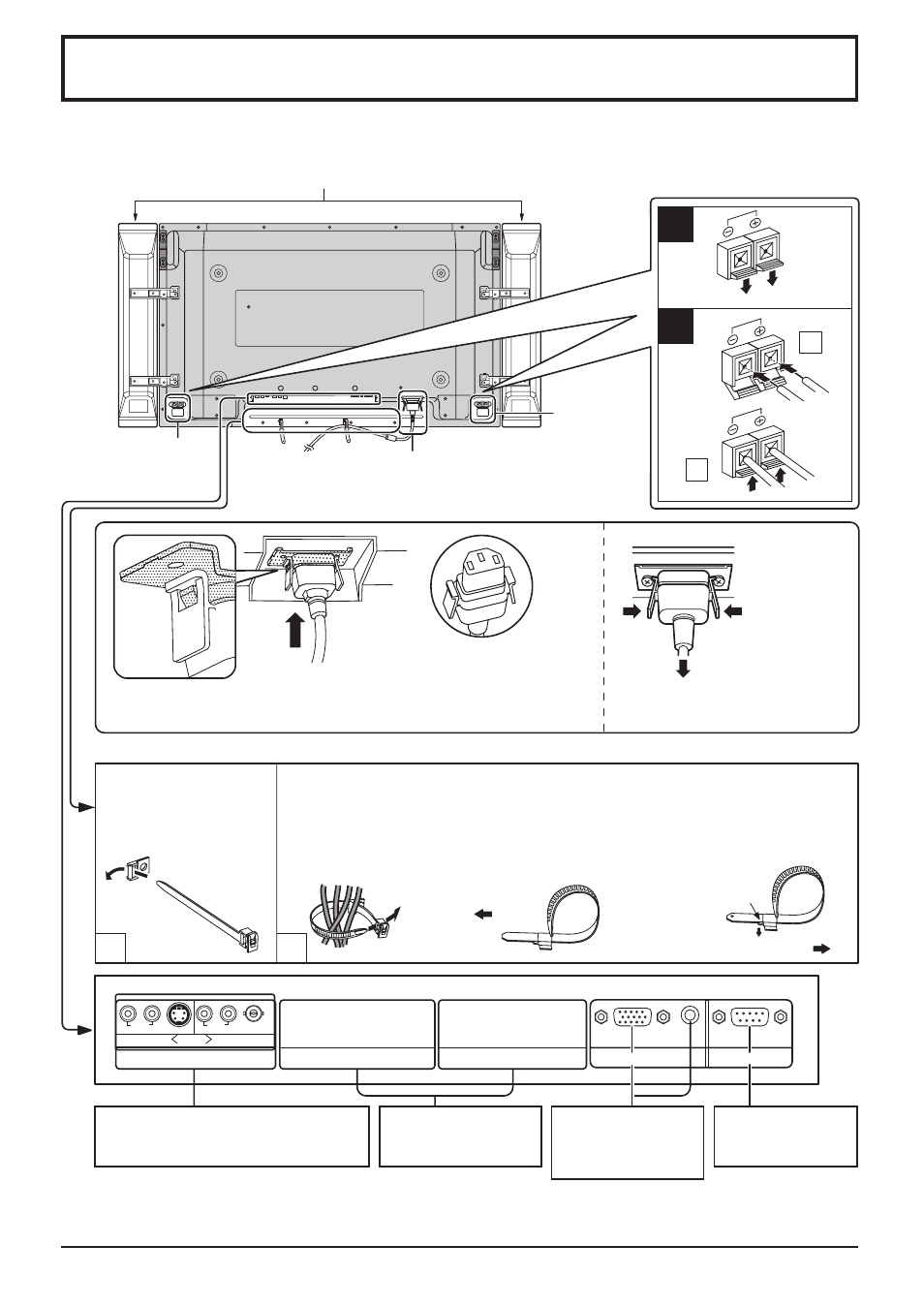

Подсоединение шнура переменного тока
(см. стр. 13)

– Крепление шнура переменного тока

Примечание:

• Для моделей TH-42PH10RK/S, TH-50PH10RK/S и TH-58PH10RK блок разъемов устанавливается в слот SLOT 1 в

момент отправки с завода.

• Для модели TH-42PS10RK/S слоты SLOT 1-3 являются пустыми в момент отправки с завода.

При подсоединении громкоговорителей убедитесь, что используете только дополнительные принадлежности.
За подробностями установки громкоговорителей обращайтесь к Руководству по установке громкоговорителей.
(Пример: TH-42PH10RK)

Громкоговорители (Дополнительные принадлежности)

– Cable fi xing bands Secure any excess cables with bands as required.

Протяните закрепленную
ленту фиксации шнура
через зажим, как показано
на рисунке.

Чтобы закрепить шнуры, подсоединенные к разъемам, оберните ленту фиксации вокруг них,
а затем протяните указанный конец через замыкающий блок, как показано на рисунке.
Убедившись в том, что имеется достаточное провисание шнуров для минимизации
их натяжения (особенно для сетевого шнура), плотно свяжите в пучок все шнуры
с помощью прилагаемой ленты фиксации.

Чтобы затянуть:

Чтобы ослабить:

Потяните

Потяните

Нажмите на защелку

Сдвоенные видео разъемы

(равноценны блоку сдвоенных видео

разъемов BNC (TY-FB9BD)) (см. стр. 12)

Примечание:

Убедитесь в том, что шнур переменного тока

зафиксирован как с левой, так и с правой стороны.

Подсоедините сетевой

шнур к корпусу дисплея.

Вставьте сетевой шнур,

пока он не защелкнется.

Отсоединение сетевого шнура

Отсоедините сетевой

шнур, нажав на два

рычажка.

Примечание:

При отсоединении шнура переменного тока

обязательно сначала отсоедините штепсельную

вилку шнура переменного тока от сетевой розетки.

От мониторного

разъема EXTERNAL

на компьютере

(см. стр. 10)

От разъема SERIAL

на компьютере

(см. стр. 11)

Дополнительный блок

входных разъемов (с

крышкой)
