1
2
SERIAL PC IN
AUDIO
SLOT1 SLOT2 SLOT3
1 2
8
Протяните закрепленную
ленту фиксации шнура
ч е р е з з а ж и м , к а к
показано на рисунке.
Чтобы закрепить шнуры, подсоединенные к разъемам, оберните ленту фиксации вокруг них,
а затем протяните указанный конец через замыкающий блок, как показано на рисунке.
Убедившись в том, что имеется достаточное провисание шнуров для минимизации
их натяжения (особенно для сетевого шнура), плотно свяжите в пучок все шнуры с
помощью прилагаемой ленты фиксации.
Чтобы затянуть: Чтобы ослабить:
Потяните
Потяните
Нажмите на
защелку
Подсоединение шнура переменного тока
(см. стр. 11)
От мониторного разъема
EXTERNAL на компьютере
(см. стр. 9)
От разъема SERIAL
на компьютере
(см. стр. 10)
Дополнительный блок
входных разъемов
(с крышкой)
Примечание:
Убедитесь в том, что шнур переменного тока
зафиксирован как с левой, так и с правой стороны.
Нажмите,
чтобы
фиксатор
защелкнулся.
2. Потяните.
Отсоединение сетевого шнура
Отсоедините сетевой шнур,
нажав на два рычажка.
Закрытие
Открытие
1
Подсоедините сетевой
шнур к корпусу дисплея.
Вставьте сетевой шнур,
пока он не защелкнется.
2 Зафиксируйте сетевой
шнур с помощью зажима,
прикрепленного к аппарату.
Примечание:
П р и отс о ед и н е н и и ш н ур а
переменного тока обязательно
сначала отсоедините штепсельную
вилку шнура переменного тока от
сетевой розетки.
1. Держите ручку
нажатой.

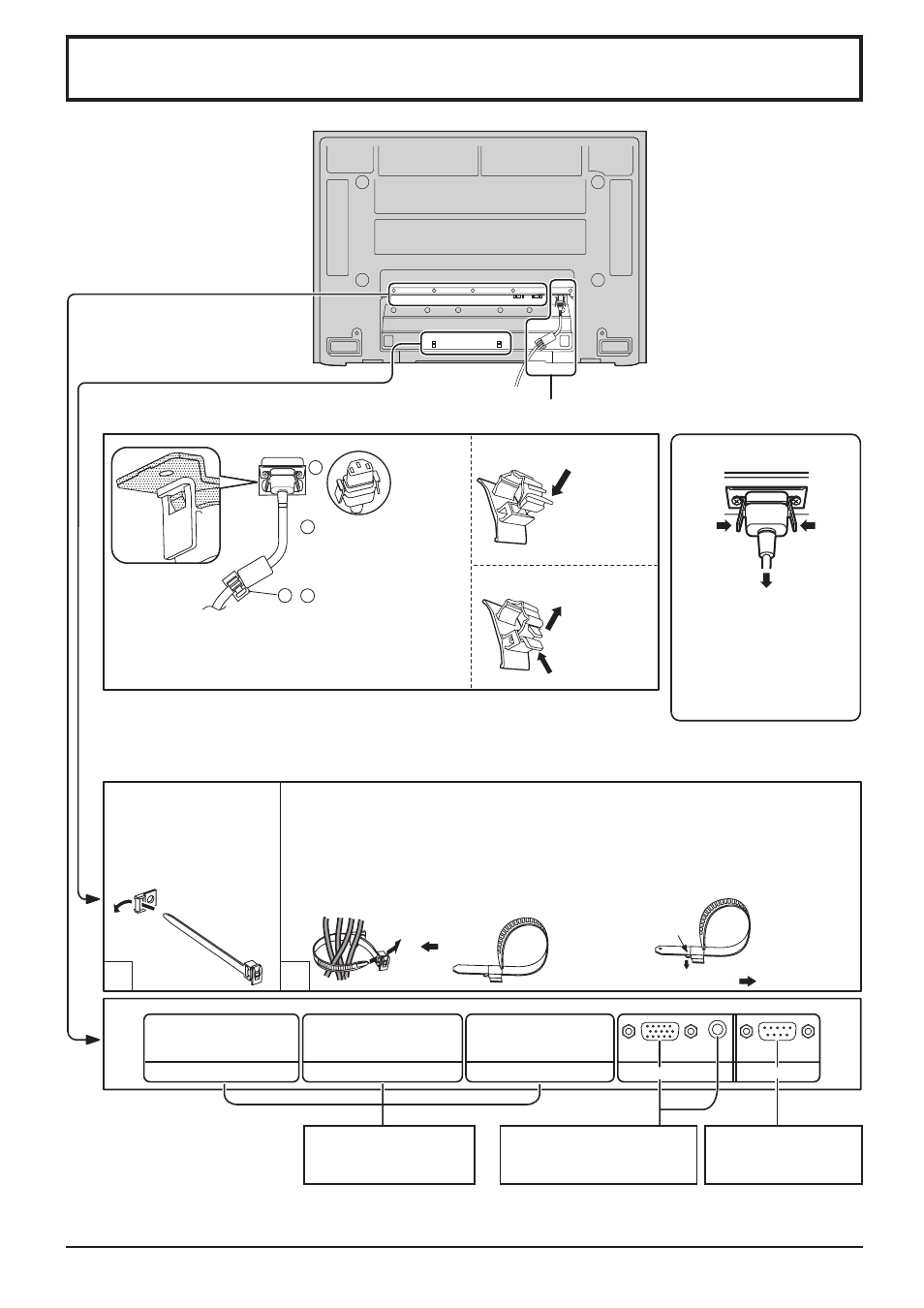

Подсоединения
– Крепление шнура переменного тока
– Ленты фиксации кабелей
В случае необходимости закрепите все выступающие кабели лентой.
Примечание:
Одна фиксирующая лента входит в комплект поставки этого аппарата. В случае закрепления кабелей
в двух положениях, пожалуйста, приобретите ее отдельно.
