Шаг 3 Схемы подсоединения
≥ Выключите всю аппаратуру перед подсоединением внешних устройств и изучите соответствующие инструкции по эксплуатации.
Не подключайте шнур питания до завершения процедуры подсоединения внешних устройств.
∫ HDMI
≥ Подключение HDMI поддерживает VIERA Link “HDAVI Control” (> 22), если используется с совместимым телевизором Panasonic.
≥ Используйте ARC-совместимые высокоскоростные кабели HDMI. Нельзя использовать кабели, не совместимые с HDMI.
≥ Рекомендуется использовать кабели HDMI производства Panasonic.
Убедитесь, что HDMI-разъем телевизора обозначен меткой “HDMI (ARC)”.
∫ Что такое ARC?
ARC — это сокращение от Audio Return Channel (реверсивный звуковой канал), также называемого HDMI ARC. Им
обозначается одна из функций HDMI. При подключении основного устройства к разъему с маркировкой “HDMI (ARC)” на
телевизоре оптический цифровой аудиокабель, который обычно обеспечивает прослушивание звука от телевизора, не
требуется, а сигналы изображения и звука от телевизора передаются по одному кабелю HDMI.
Выполните подключение.
A
Кабель HDMI
A
Кабель HDMI
B
Кабель оптического цифрового выхода
≥ В случае использования оптического цифрового аудиокабеля
правильно вставляйте его наконечник в разъем.

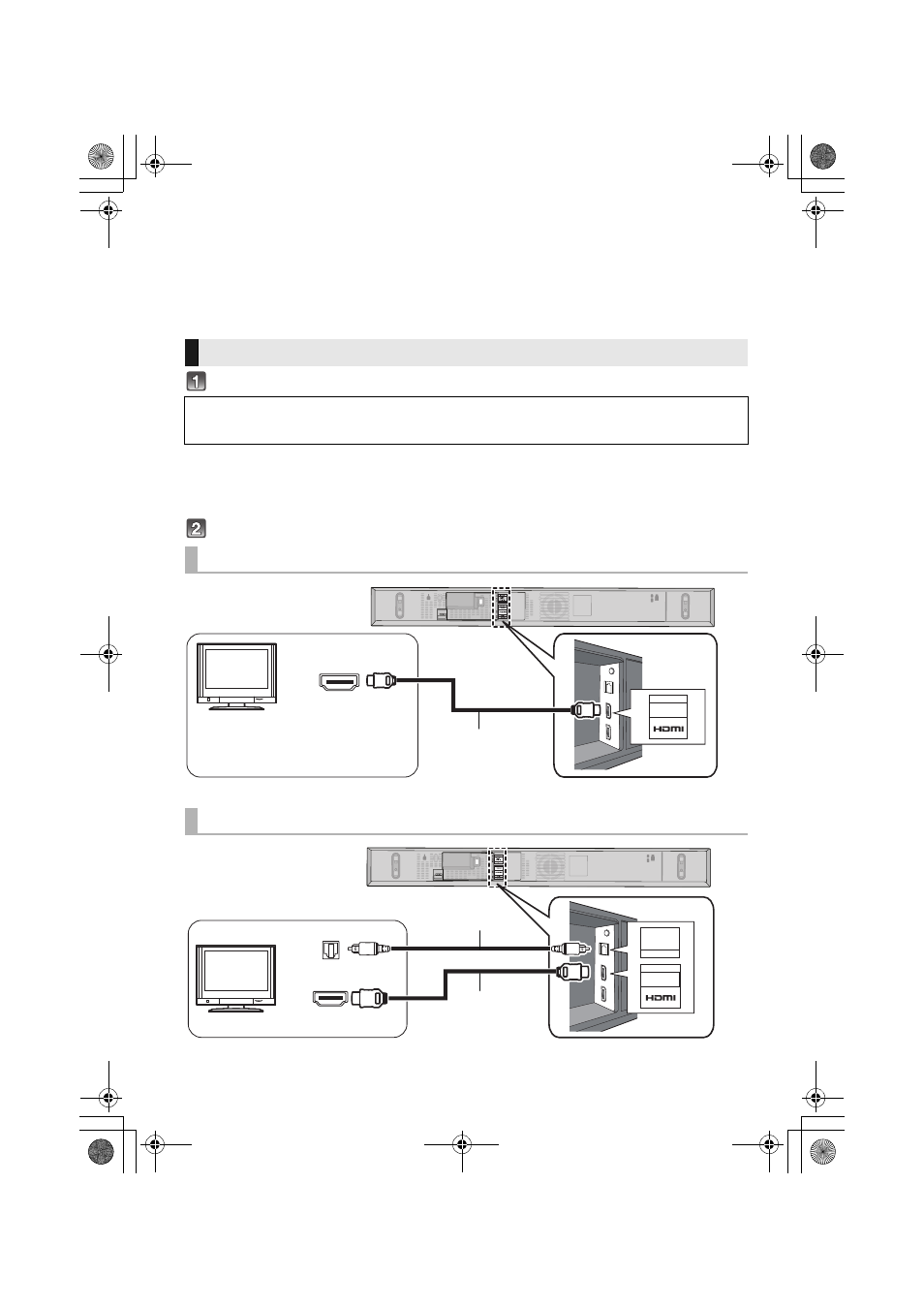

Подключение к телевизору
Способ подключения зависит от маркировки, нанесенной рядом с разъемом HDMI.
С маркировкой “HDMI (ARC)”: подключение
[A]
Без маркировки “HDMI (ARC)”: подключение
[B]
[A] Есть метка “HDMI (ARC)”
HDMI IN (ARC)
AV OUT
TV(ARC)
A
Подключается к ARC
совместимому выходу
телевизора
(см. инструкцию по
эксплуатации
телевизора.)
Телевизор
[B] Нет метки “HDMI (ARC)”
HDMI IN
OPTICAL OUT
TV
OPTICAL
DIGITAL
AUDIO IN
AV OUT
TV(ARC)
B
A
Телевизор
