Страница 13: Подсоединение проигрывателя dvd / вкм, Примечание
Основные
по
дс
ое
динения
●
Рук
ов
од
ств
о по
быстрой
по
дг
отовке
к эк
спл
уатации
13

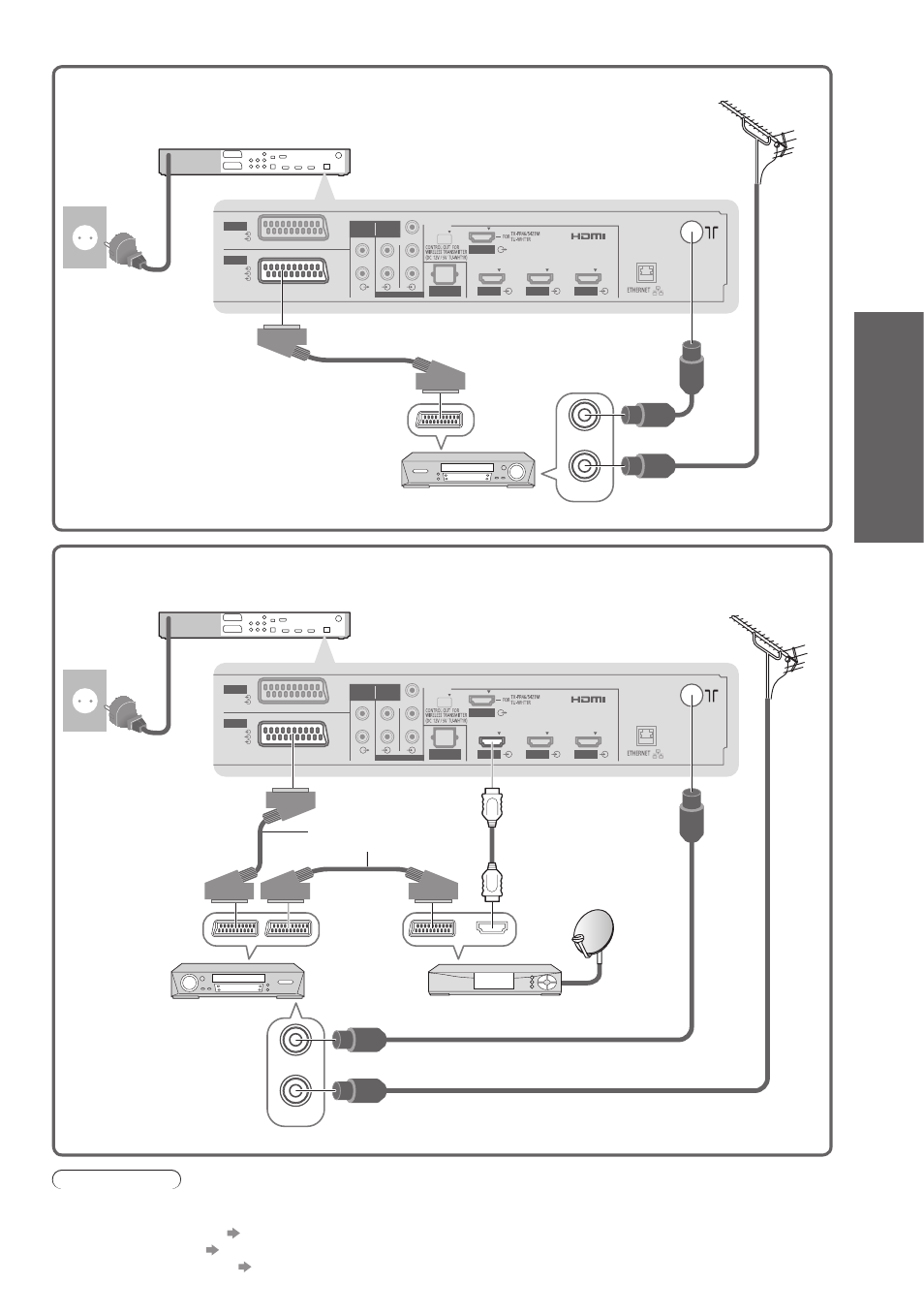

Пример 3
■
Подсоединение проигрывателя DVD / ВКМ и блока спутникового приемника
RF OUT
RF IN
AV 2
AV 1
AUDIO
IN
COMPONENT
AUDIO
OUT
DIGITAL
AUDIO OUT
HDMI 1
RGB
VIDEO
S VIDEO
RGB
VIDEO
P
B
Y
P
R
L
R
L
R
HDMI 2
HDMI 3
HDMI OUT
Проигрыватель
DVD или ВКМ
Полнопроводной
кабель SCART
Кабель RF
Кабель RF
Полностью
смонтированный
HDMI кабель
Спутниковый приемник
Задняя панель тюнера
Наземная
антенна
Шнур питания
Переменный
ток 220-240 В
50 / 60 Гц
Подсоедините к гнезду AV1 / AV2 телевизора для проигрывателя DVD / ВКМ, поддерживающего Q-Link (стр. 54).
●
Пример 2
■
Подсоединение проигрывателя DVD / ВКМ
RF OUT
RF IN
AV 2
AV 1
AUDIO
IN
COMPONENT
AUDIO
OUT
DIGITAL
AUDIO OUT
HDMI 1
RGB
VIDEO
S VIDEO
RGB
VIDEO
P
B
Y
P
R
L
R
L
R
HDMI 2
HDMI 3
HDMI OUT
Кабель RF
Кабель RF
Полнопроводной
кабель SCART
Проигрыватель DVD или ВКМ
Задняя панель тюнера
Наземная
антенна
Шнур питания
Переменный
ток 220-240 В
50 / 60 Гц
Подсоедините к гнезду AV1 / AV2 телевизора для проигрывателя DVD / ВКМ, поддерживающего Q-Link (стр. 54).
●
Примечание
Для оборудования, совместимого с интерфейсом HDMI, возможно подсоединение к разъемам HDMI
●
(HDMI1 / HDMI2 / HDMI3 / HDMI4), используя кабель HDMI (стр. 60).
Сетевое подключение
●
стр. 41
Соединение Q-Link
●
стр. 52
Соединение VIERA Link
●
стр. 52 и стр. 53
