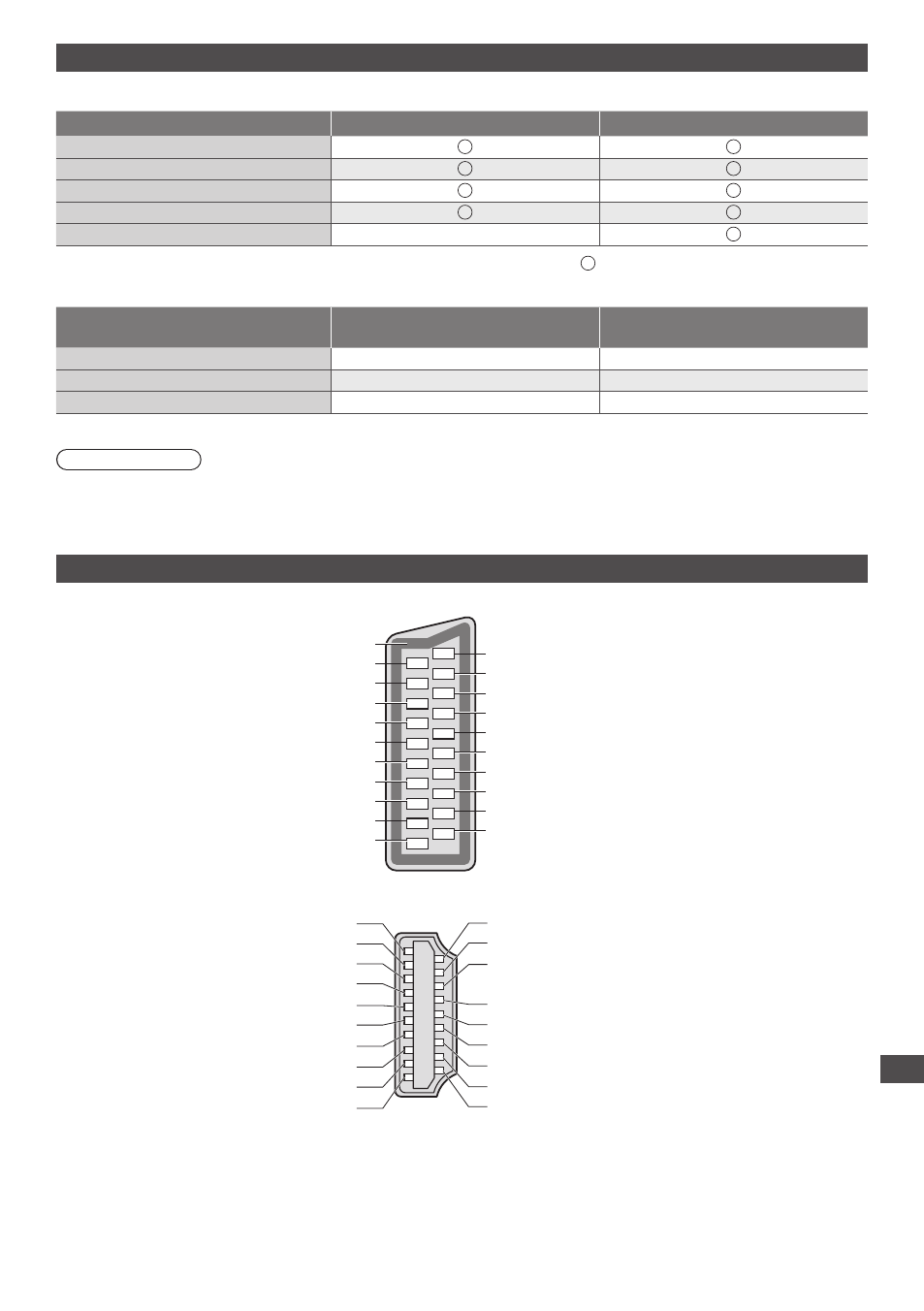

Поддерживаемые форматы входных видеосигналов
COMPONENT (Y, P
B
, P
R
), HDMI
Название сигнала COMPONENT HDMI
525 (480) / 60i, 60p
625 (576) / 50i, 50p
750 (720) / 60p, 50p
1125 (1080) / 60i, 50i
1125 (1080) / 60p, 50p, 24p
Значок: Применимый входной сигнал
ПК (от разъема HDMI)
Название сигнала
Частота горизонтальной
развертки (кГц)
Частота вертикальной развертки
(Гц)
640 × 480 @60 Гц 31,47 60,00
750 (720) / 60p 45,00 60,00
1125 (1080) / 60p 67,50 60,00
Применяемый входной сигнал для компьютеров обычно совместим со стандартной синхронизацией HDMI.
Примечание
•
Сигналы, не соответствующие приведенным выше характеристикам, могут высвечиваться неправильно.
•
Приведенные выше сигналы переформатируются для оптимального просмотра на Вашем дисплее.
•
Компьютерный сигнал увеличивается или сжимается для отображения на дисплее, что может привести к
недостаточной четкости отображения мелких деталей.
Информация о разъемах SCART и HDMI
Разъем AV1 SCART (RGB, VIDEO, Q-Link)
Разъем земля 21
CVBS выход (видео) 19
CVBS земля 17
Красный вход 15
Красный земля 13
Зеленый вход 11
Зеленый земля 9
Синий вход 7
Синий земля 5
Аудио выход (Л) 3
Аудио выход (П) 1
20 CVBS вход (видео)
18 Состояние RGB земля
16 Состояние RGB
14 Земля
12 --
10 Данные Q-Link
8 Состояние CVBS
6 Аудио вход (Л)
4 Аудио земля
2 Аудио вход (П)
Разъем HDMI
Детектор “горячего” подключения 19
Заземление DDC/CEC 17
Сигнал SCL 15
Сигнал CEC 13
Экран тактовой частоты сигнала TMDS 11
Сигнал TMDS Data0− 9
Сигнал TMDS Data0+ 7
Экран сигнала TMDS Data1 5
Сигнал TMDS Data2− 3
Сигнал TMDS Data2+ 1
18 Питание +5 В
16 Сигнал SDA
14 HDMI1: Свободный
HDMI2: ARC
12 Тактовая частота TMDS−
10 Тактовая частота TMDS+
8 Экран сигнала TMDS Data0
6 Сигнал TMDS Data1−
4 Сигнал TMDS Data1+
2 Экран сигнала TMDS Data2
