Соединения
В этом разделе описываются порты и разъёмы устройства.
Соединения с блоком питания сети переменного тока/ЛВС/ПК

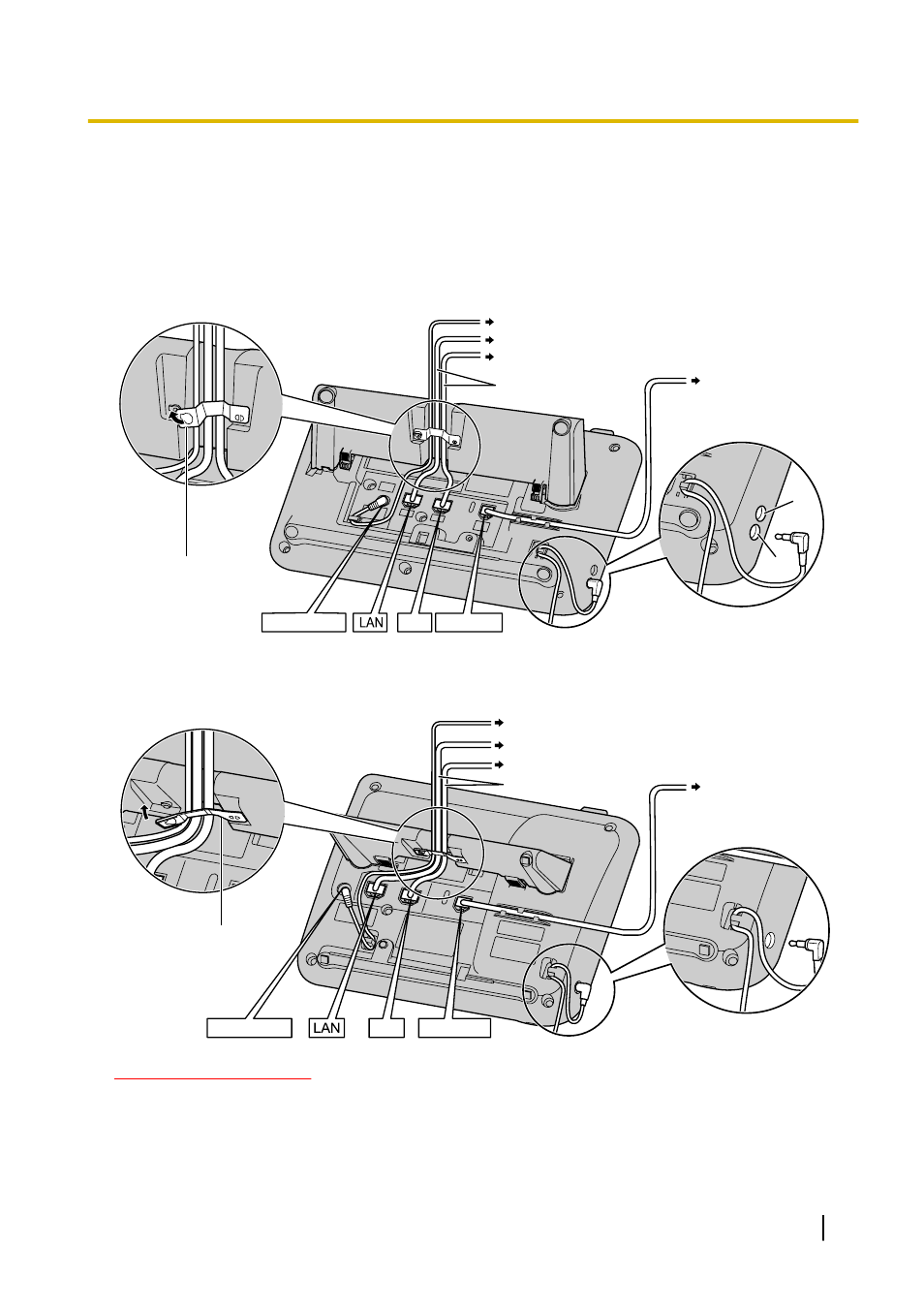

Для KX-UT133/KX-UT136:
К коммутатору
Подключение к ПК
К внешнему блоку питания
Блок питания
Зажим
Трубка
К разъёму трубки
(трубка)
Кабели Ethernet
A
B
A
B
Разъём EHS
Разъём гарнитуры
Гарнитура
PC
Для KX-UT113/KX-UT123:
К коммутатору
Подключение к ПК (только KX-UT123)
К разъёму трубки
(трубка)
К внешнему блоку питания
Блок питания
Гарнитура
Трубка
PC
Зажим
Кабели Ethernet
ПРЕДОСТЕРЕЖЕНИЕ
Опциональный блок питания
•
Использовать следующий блок питания Panasonic:
–
Для KX-UT113X/KX-UT123X/KX-UT133X/KX-UT136X:
Версия документа 2011-09
Инструкция по эксплуатации
67
Монтаж и установка
