Примечание:
Убедитесь в том, что
шнур переменного тока
зафиксирован как с левой,
так и с правой стороны.
Нажмите,
чтобы
фиксатор
защелкнулся.
2. Потяните.
Закрытие
Открытие
2 Зафиксируйте сетевой
шнур с помощью зажима,
прикрепленного к аппарату.
Для модели TH-42PF11RK, TH-58PF11RK:
Зажимы не установлены на этом
аппарате. Убедитесь в том, что имеется
достаточное провисание шнура
переменного тока, и плотно свяжите
в пучок с помощью прилагаемого
фиксирующего хомута для кабелей и т.п.
1. Держите
ручку
нажатой.

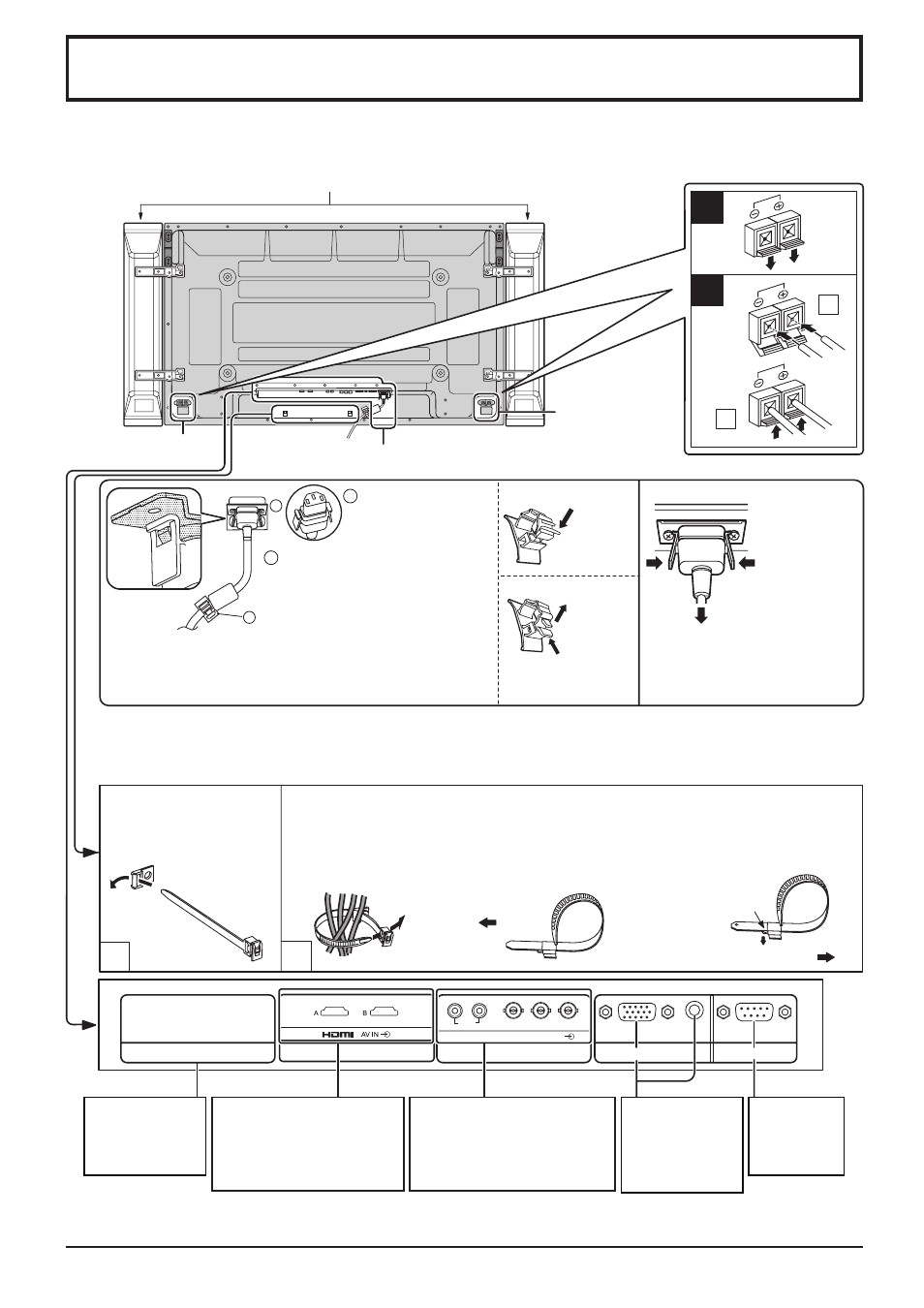

Подсоединения
– Ленты фиксации кабелей
В случае необходимости закрепите все выступающие кабели лентой.
Примечание: Одна фиксирующая лента входит в комплект поставки этого аппарата. В случае закрепления
кабелей в двух положениях, пожалуйста, приобретите ее отдельно.
Разъем
ДИНАМИКА (П)
Разъем
ДИНАМИКА (Л)
Подсоединение шнура переменного тока (см. стр. 12)
При подсоединении громкоговорителей убедитесь, что используете только дополнительные принадлежности.
За подробностями установки громкоговорителей обращайтесь к Руководству по установке громкоговорителей.
Громкоговорители (Дополнительные принадлежности)
Протяните закрепленную
ленту фиксации шнура
через зажим, как показано
на рисунке. Чтобы закрепить шнуры, подсоединенные к разъемам, оберните ленту фиксации вокруг них,
а затем протяните указанный конец через замыкающий блок, как показано на рисунке.
Убедившись в том, что имеется достаточное провисание шнуров для минимизации
их натяжения (особенно для сетевого шнура), плотно свяжите в пучок все шнуры
с помощью прилагаемой ленты фиксации.
Чтобы затянуть: Чтобы ослабить:
Потяните
Потяните
Нажмите на защелку
Отсоединение сетевого шнура
Отсоедините сетевой
шнур, нажав на два
рычажка.
Примечание:
При отсоединении шнура переменного
тока обязательно сначала отсоедините
штепсельную вилку шнура переменного
тока от сетевой розетки.
– Крепление шнура переменного тока
От разъема
SERIAL на
компьютере
(см. стр. 10)
От мониторного
разъема
EXTERNAL на
компьютере
(см. стр. 9)
Сдвоенные разъемы HDMI
(эквивалентны сдвоенному
блок разъемов Dual HDMI
(TY-FB10HMD))
(см. стр. 11)
Примечание:
При выпуске с завода плата разъемов установлена в SLOT 2 и SLOT 3.
Дополнительный
бл о к в ход н ы х
разъемов
(с крышкой)
Разъемы COMPONENT/RGB
IN и Audio IN (эквивалентны
блок компонентных видео
разъемов BNC (TY-42TM6A))
(см. стр. 11)
1
Подсоедините сетевой
шнур к корпусу дисплея.
Вставьте сетевой шнур,
пока он не защелкнется.
