Основные
по
д
соединения
Рук
ов
од
ств
о по
быстрой
по
дг
от
овке
к эк
спл
уатации
■
Как использовать зажим
для сматывания шнура
питания
Чтобы ослабить:
выступ
Нажимайте на
выступ
Закрепите кабели
держатели
Проденьте
конец в
держатели
Чтобы удалить с телевизора:
Нажимайте защелки на
обеих сторонах
защелки
•
Не связывайте вместе кабель RF и шнур питания (может привести к искажению изображения).
•
Закрепите кабели с помощью зажимов, как это необходимо.
•
При использовании дополнительных принадлежностей следуйте указаниям руководства по
установке дополнительных принадлежностей, чтобы закрепить кабели.
10

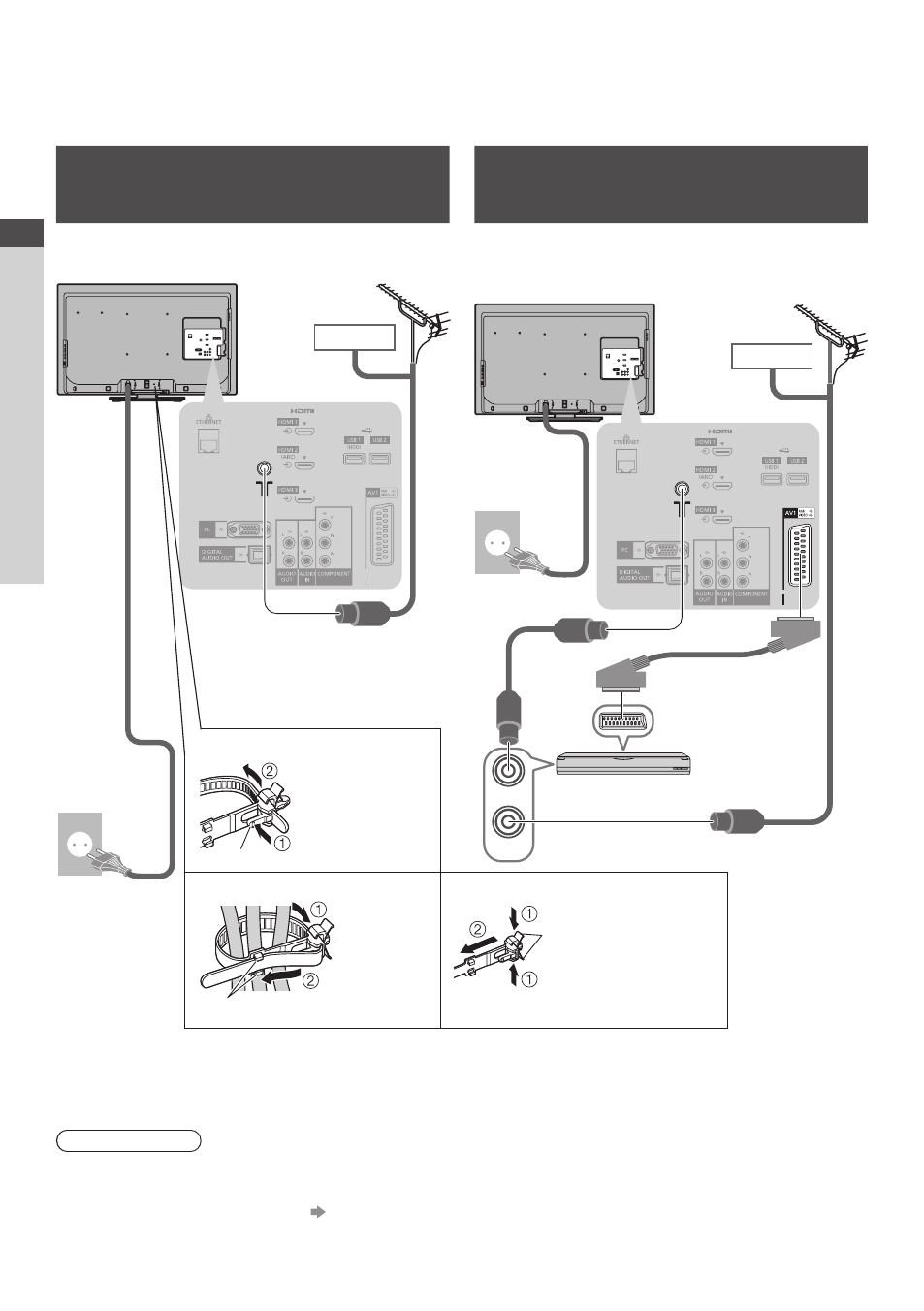

Основные подсоединения
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат отсоединен от сетевой розетки.
Пример 1
Пример 2
Подсоединение антенны
Подключение записывающего
устройства DVD/видеомагнитофона
Tолько телевизор
Телевизор, записывающее устройство
DVD или видеомагнитофон
RF IN
RF OUT
Задняя панель телевизора
Кабель
Наземная антенна
220–240 В
переменного тока
50 / 60 Гц
Шнур питания
Кабель RF
Кабель RF
Записывающее устройство
DVD или видеомагнитофон
Полнопроводной
кабель SCART
Задняя панель телевизора
Наземная антенна
220–240 В
переменного тока
50 / 60 Гц
Шнур питания
Кабель RF
Кабель
Примечание
•
Записывающее устройство DVD/видеомагнитофон, поддерживающие Q-Link, подсоедините к гнезду AV1 телевизора (стр. 72).
•
Для оборудования, совместимого с интерфейсом HDMI, возможно подсоединение к разъемам HDMI (HDMI1/
HDMI2/HDMI3/HDMI4), используя кабель HDMI (стр. 78).
•
Соединения Q-Link и VIERA Link (стр. 70, 71)
•
Прочитайте также, пожалуйста, руководство по эксплуатации подключаемого оборудования.
•
Следите за тем, чтобы телевизор находился как можно дальше от электронного оборудования
(видеооборудования и т.д.) или оборудования с инфракрасным датчиком. Иначе может возникнуть искажение
изображения/звука, или могут появиться проблемы в работе другого оборудования.
