Техническая информация
Последовательный порт
Разъем <SERIAL IN> соответствует стандарту RS-232C, так что проектором можно управлять с
компьютера, соединенного с проектором через этот разъем.
J

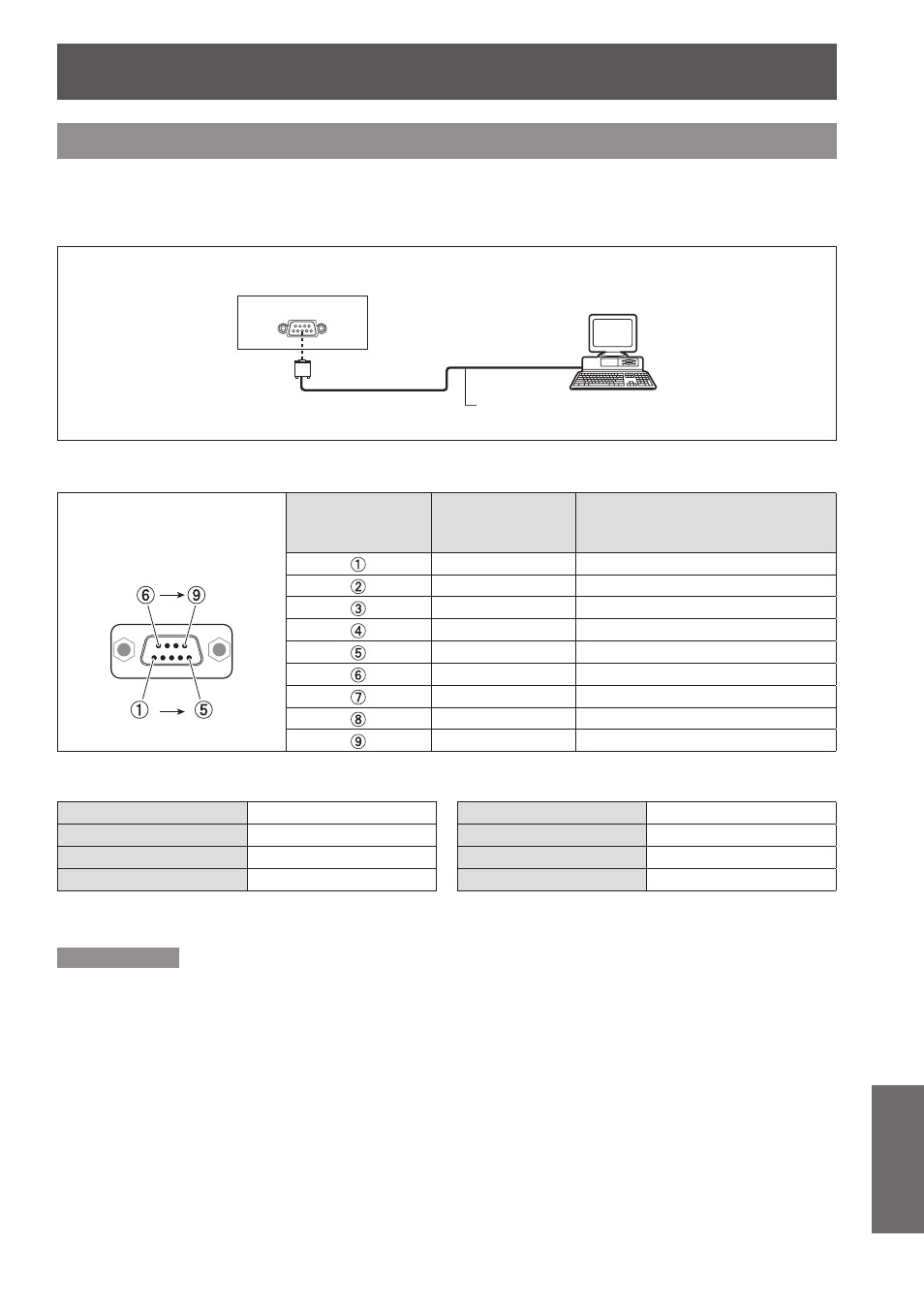

Соединение
J
Назначение контактов и названия сигналов
D-sub 9-контактный
(штекер)
Вид снаружи
№ контакта
Название
сигнала
Содержимое
—
NC
RXD
Полученные данные
TXD
Переданные данные
—
NC
GND
Заземление
—
NC
—
NC
—
NC
—
NC
J
Условия связи
Уровень сигнала
Соответствует RS-232C
Длина знака
8 бит
Способ синхронизации
Асинхронный
Стоп-бит
1 бит
Тактовая частота
19200 бит/сек
X параметр
Отсутствует
Проверка на четность
Отсутствует
S параметр
Отсутствует
Примечание
Когда функция [AMX D. D.] установлен в положение [Вкл.] под меню [Настройки], тактовая частота
z
измениться на 9 600 бит/сек автоматически.
D-sub 9-контактный (гнездо)
D-sub 9-контактный
(штекер)
Подключение
разъемов проектора
Кабель передачи данных
Компьютер
