Страница 37: Для просмотра спутникового телевещания
HDMI2
(ARC)
AV IN
AV IN
HDMI1
Внешнее
бор
удов
ание
Детектор “горячего” подключения 19
Заземление DDC/CEC 17
Сигнал SCL
15
Сигнал CEC
13
Экран тактовой частоты сигнала TMDS 11
Сигнал TMDS Data0–
9
Сигнал TMDS Data0+
7
Экран сигнала TMDS Data1 5
Сигнал TMDS Data2–
3
Сигнал TMDS Data2+
1
18 Питание +5 В
16 Сигнал SDA
14 Зарезервирован (в кабеле, но
не подсоединен к устройству)
12 Тактовая частота TMDS–
10 Тактовая частота TMDS+
8 Экран сигнала TMDS Data0
6 Сигнал TMDS Data1–
4 Сигнал TMDS Data1+
2 Экран сигнала TMDS Data2
Разъем HDMI
у
о

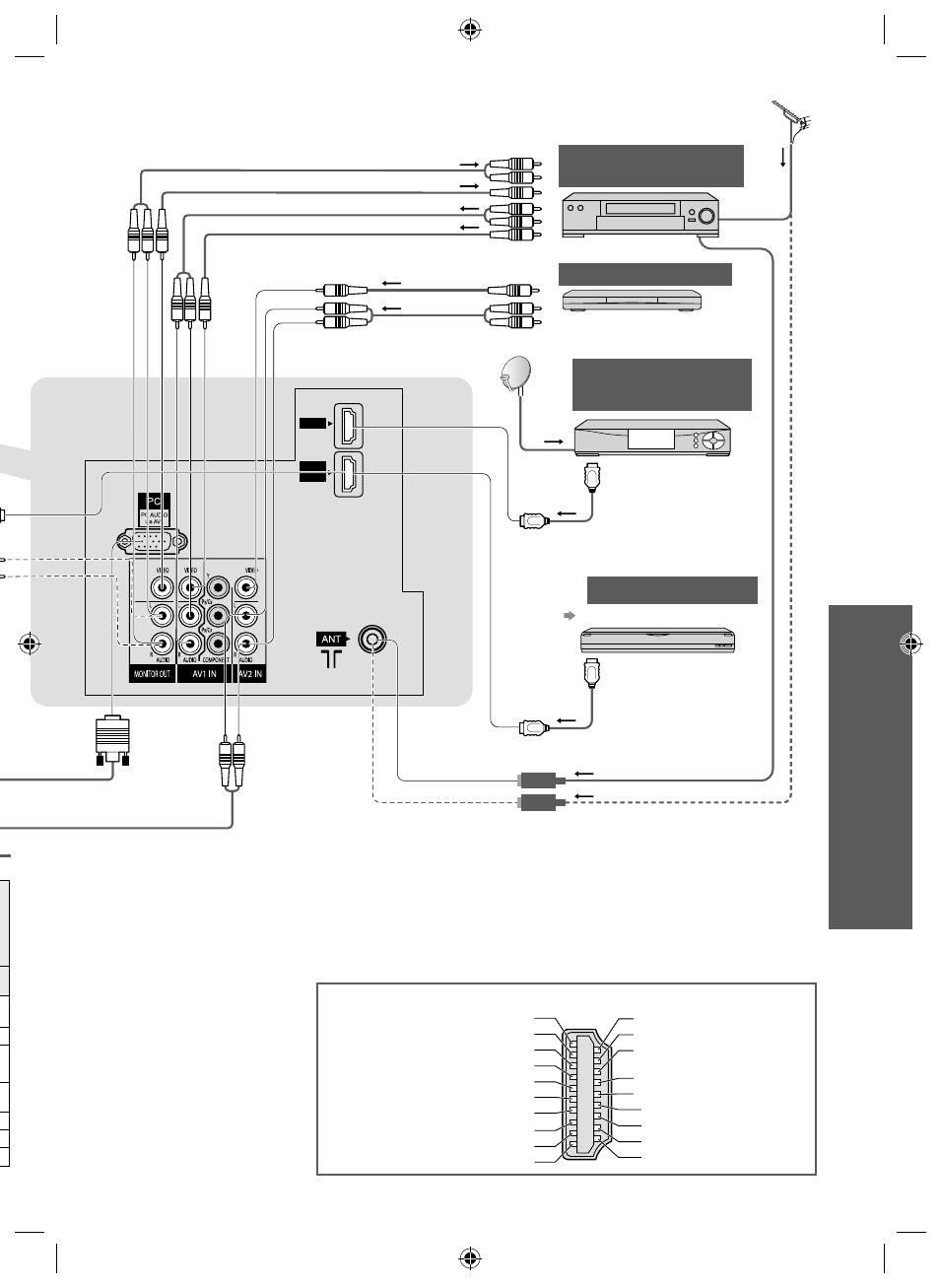

Спутниковый
приемник
Для записи /
воспроизведения
Проигрыватель DVD / ВКМ
ВЧ кабель
Для просмотра DVD
Оборудование HDMI
DVD-рекордер
“Подсоединение HDMI” (стр. 40)
Спутниковая тарелка
или
Антенна
DVD-плеер
(Просмотр)
(Прослушивание)
Спутниковый
кабель
Полнопроводной HDMI
совместимый кабель
Для просмотра
спутникового
телевещания
Полнопроводной HDMI
совместимый кабель
Д
опо
лнительные
ф
ункции
