Подсоединение HDMI
HDMI (мультимедийный интерфейс высокой четкости) является первым в мире полностью цифровым
бытовым аудио-видео интерфейсом, совместимым с сигналами несжатого формата.
Интерфейс HDMI позволяет Вам наслаждаться цифровыми изображениями высокой четкости и
высококачественным звуком с помощью подсоединения телевизора и оборудования. Совместимое с
интерфейсом HDMI оборудование (
∗1), снабженное выходным разъемом HDMI или DVI, например, DVD
плеер, спутниковый приемник или игровая приставка, может быть подсоединено к разъему HDMI, используя
HDMI-совместимый (полнопроводной) кабель.
Относительно подсоединений см. раздел “Внешнее оборудование” (стр. 48).
Применимые функции HDMI
■
Входной аудиосигнал : 2-кан. линейная ИКМ (частоты дискретизации - 48 кГц, 44,1 кГц, 32 кГц)
●
Входной видеосигнал : 480i, 480p, 576i, 576p, 720p, 1080i и 1080p
●
“Поддерживаемые форматы входных видеосигналов” (стр. 54)
Подберите установки выходного сигнала цифрового оборудования.
Входной сигнал ПК :
●
“Поддерживаемые форматы входных видеосигналов” (стр. 54)
Подберите установки выходного сигнала ПК.
VIERA Link (HDAVI Control 4) :
●
“VIERA Link” (стр. 43)
x.v.Colour™
●
Соединение DVI
■
Если внешнее оборудование имеет только выход DVI, подсоедините разъем HDMI1 / 3 с помощью кабеля
с адаптером с DVI на HDMI (
∗2).
Когда используется кабель с адаптером с DVI на HDMI, подсоедините аудио кабель к входному аудио
разъему (HDMI1: используйте разъемы COMPONENT-AUDIO / HDMI3: используйте разъемы AV3-AUDIO).
Примечание
Аудио установки могут быть выполнены на экране меню “Вход HDMI1 / 3”. (стр. 25)
●
Разъемы HDMI2 предназначены только для цифровых аудио сигналов.
●
Если подсоединенное оборудование имеет функцию регулировки формата изображения, то установите
●
формат изображения на значение “16:9”.
Эти соединители HDMI являются соединителями “Типа A”.
●
Эти соединители HDMI совместимы с системой защиты авторских прав HDCP (High-Bandwidth Digital
●
Content Protection).
Оборудование, не имеющее выходных цифровых разъемов, может быть подсоединено к входным
●
разъемам “COMPONENT”, “S-VIDEO” или “VIDEO”, чтобы получать аналоговые сигналы.
Этот телевизор оснащен технологией HDMI™ (Версия 1,3a с x.v.Colour™).
●
(∗1): На оборудовании, совместимом с интерфейсом HDMI, отображается логотип HDMI.
(∗2): Обратитесь в Ваш местный магазин по продаже цифрового оборудования.
Подсоединение ПК
К этому телевизору может быть подключен ПК так, что на телевизоре отображается экран ПК и слышен звук.
Сигналы ПК, которые могут вводиться: Частота горизонтальной развертки от 31 до 69 кГц; частота
●
вертикальной развертки от 59 до 86 Гц (сигнал, содержащий более 1024 линий, может вызвать
неправильное отображение изображения).
Адаптер ПК не нужен для совместимого с DOS/V 15-штырькового соединителя D-sub.
●
Примечание
Некоторые модели ПК не могут быть подключены к этому телевизору.
●
При использовании ПК установите качество цвета дисплея ПК на самое высокое значение.
●
Относительно подробностей применимых сигналов ПК
●
“Поддерживаемые форматы входных видеосигналов” (стр. 54)
Максимальное разрешение дисплея
●
Формат
4:3
1440 × 1080 пикселы
16:9
1920 × 1080 пикселы

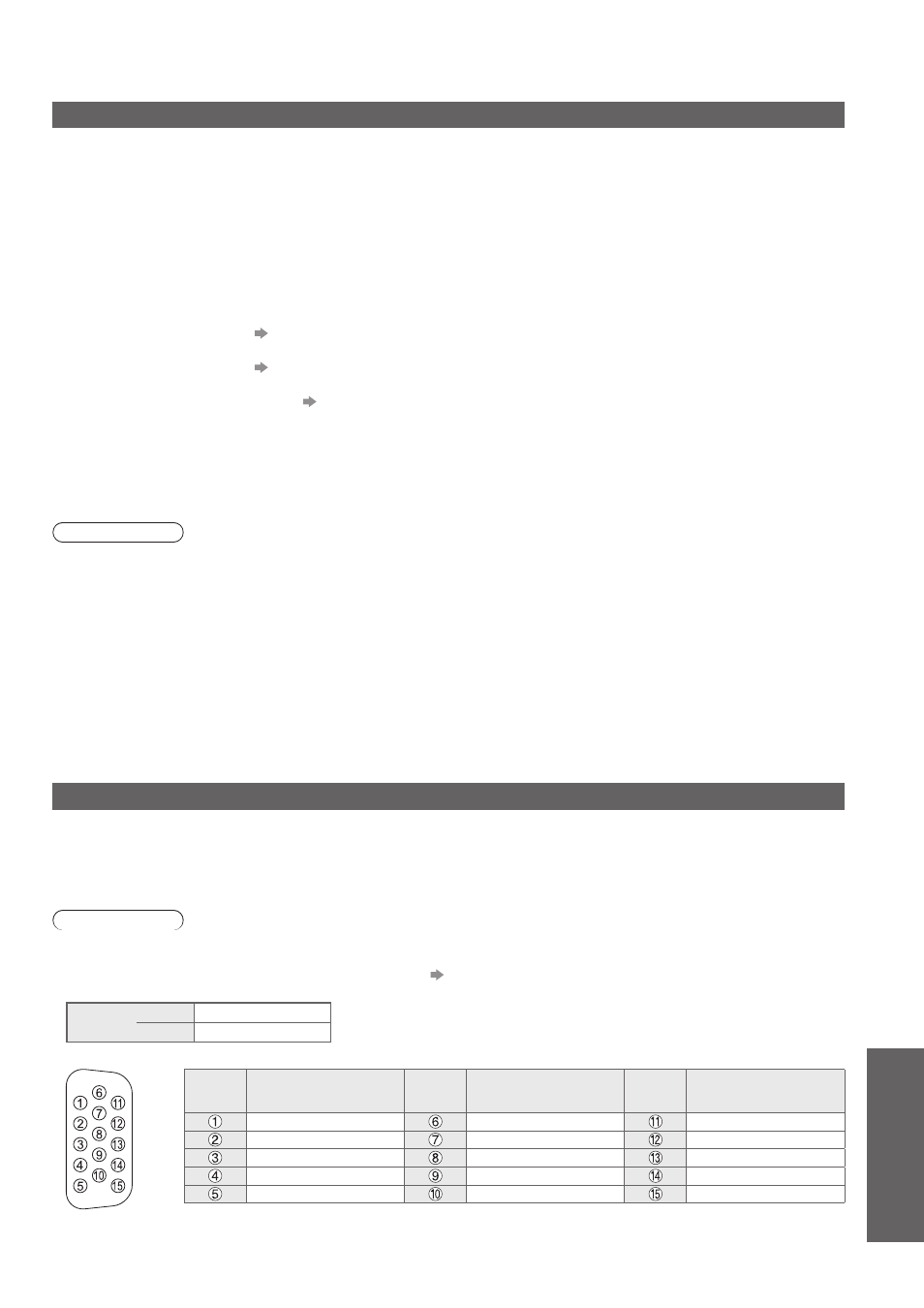

Сигнал 15-штырькового соединителя D-sub
●
Номер
штекера
Название сигнала
Номер
штекера
Название сигнала
Номер
штекера
Название сигнала
R
GND (Заземление)
NC (не подсоединен)
G
GND (Заземление)
NC (не подсоединен)
B
GND (Заземление)
HD
NC (не подсоединен)
NC (не подсоединен)
VD
GND (Заземление)
GND (Заземление)
NC (не подсоединен)
