15 RU
На
ч
а
ло р
а
боты –
ОСНОВНЫЕ СВЕДЕНИЯ –

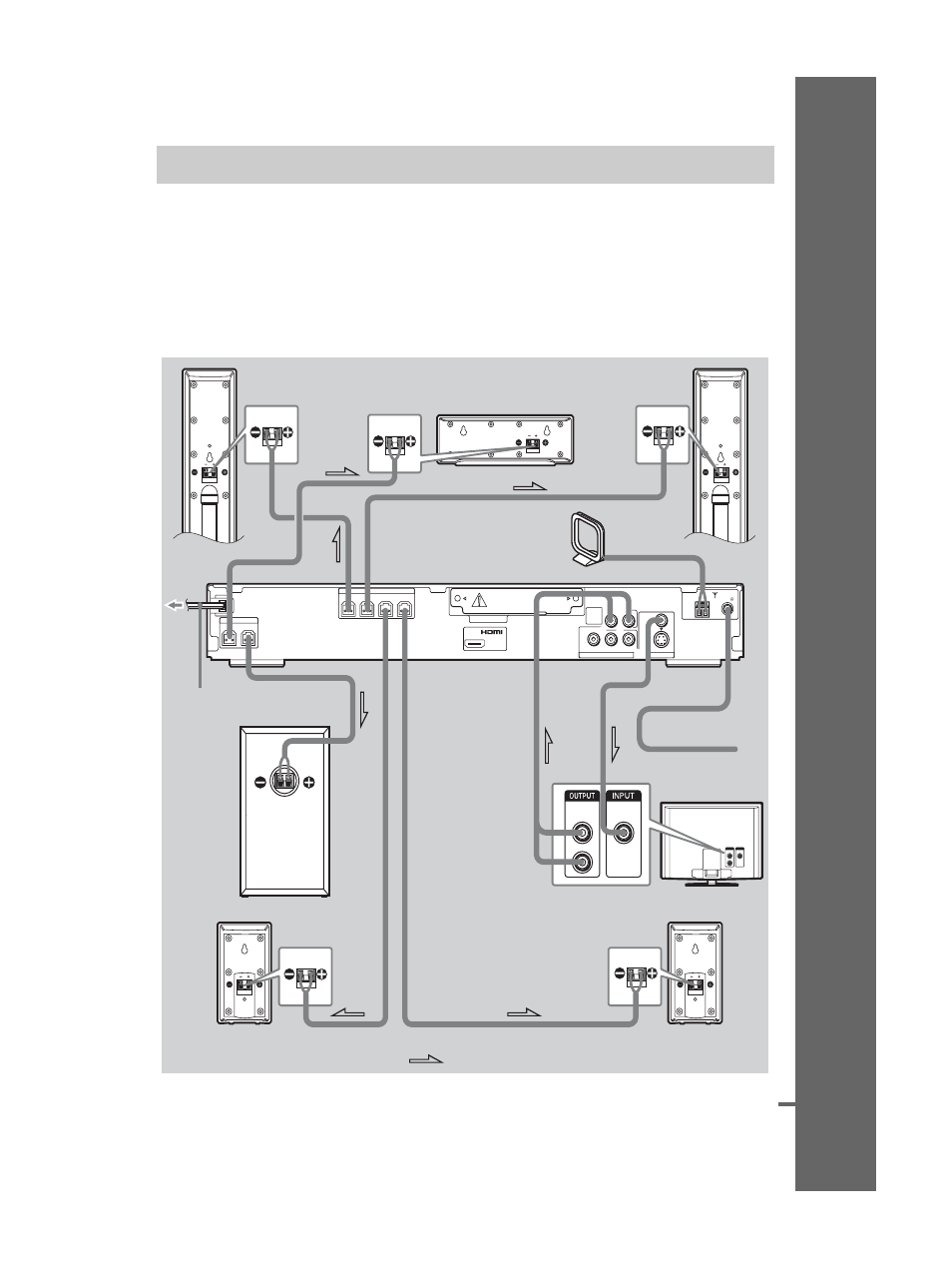

Следующая схема соединений описывает подключение устройства к динамикам и
телевизору. Для получения дополнительной информации о подключении телевизора см.
стр. 26. Для получения информации о подключении других компонентов см. стр. 31.
Прием сигналов в прогрессивном формате: см. стр. 29.
Изменение системы цветности (PAL или NTSC): см. стр. 19.
Обратитесь к приведенной ниже схеме подключения и прочтите дополнительные
данные в разделах с 1 по 4 ниже.
Шаг 2: Подсоединение системы к телевизору
R
AUDIO
OUT
L
VIDEO
IN
COAXIAL
AM FM75
(DVD ONLY)
OUT
DIR-TC1
FRONT R
CENTER WOOFER
FRONT L SUR R SUR L
SPEAKER
SPEAKER
TV /
VIDEO
MONITOR OUT COMPONENT VIDEO OUT
R L AUDIO IN
(DVD ONLY)
Y P B /C B P R /C R
VIDEO
(DVD ONLY)
S VIDEO
Рамочная антенна АМ
Сабвуфер
Кабель питания
переменного тока
Проволочная
антенна FM
Телевизор
Передний динамик (R)
Центральный динамик
Передний динамик (L)
Динамик объемного звучания (R) Динамик объемного звучания (L)
A B
: передача сигнала
продолжение на следующей странице
