29
RU
Н
а
чал
о раб
о
ты
DAV-DZ570K/DAV-DZ570M/DAV-DZ571M
*
ОСТОРОЖНО
Не удаляйте винты перед установкой EZW-T100 (стр. 96).

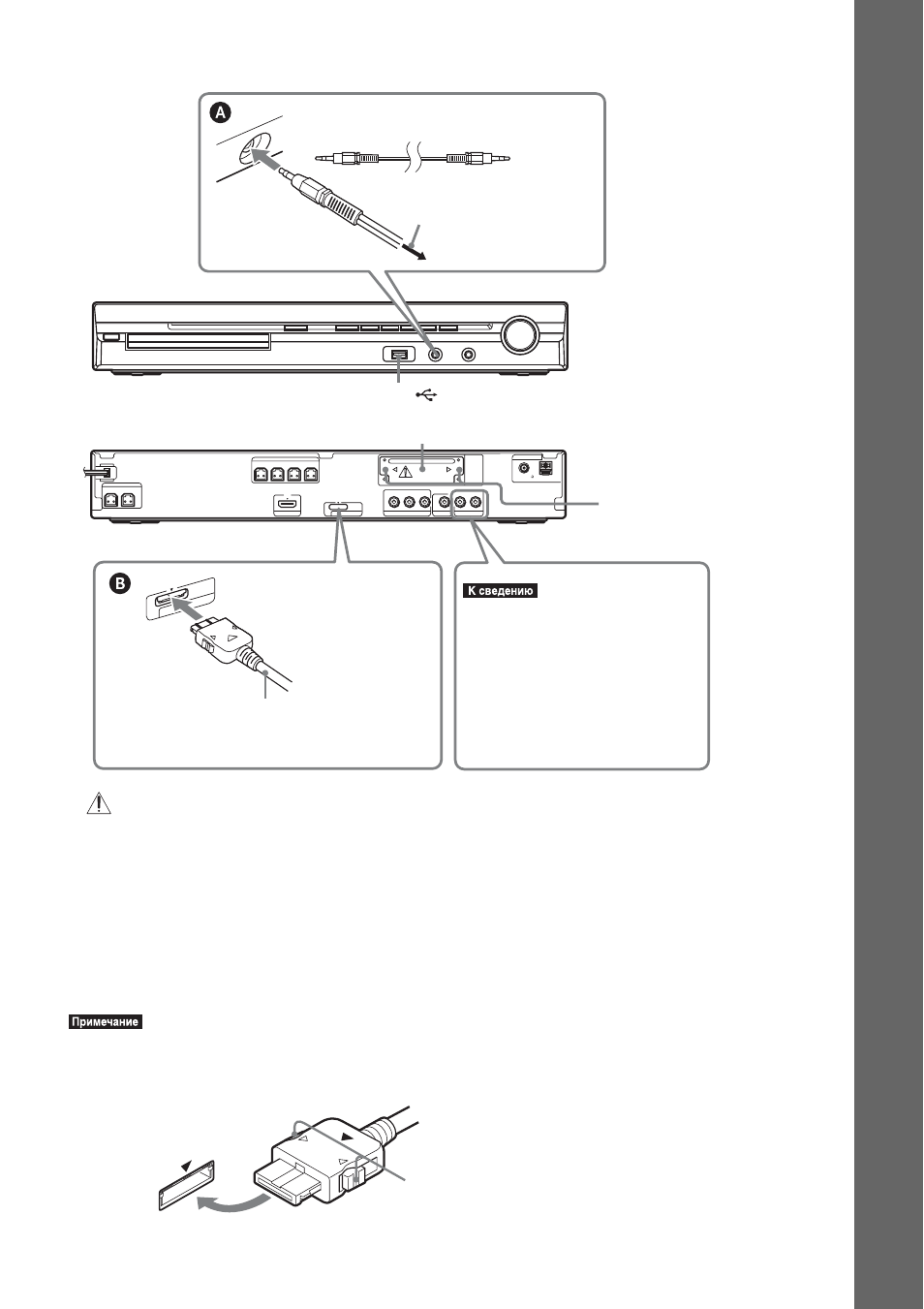

Подключение адаптера DIGITAL MEDIA PORT
(только модели DAV-DZ570K/DAV-DZ570M/DAV-DZ571M)
Подключение адаптера DIGITAL MEDIA PORT (приобретается дополнительно) к
гнезду DMPORT. Для получения дополнительной информации см. раздел
“Использование адаптера DIGITAL MEDIA PORT” (стр. 95).
•Подключите адаптер DIGITAL MEDIA PORT, так чтобы отметки V совместились. При
отключении вытяните, нажав блокираторы A.
CENTER
SUBWOOFER
AUDIO IN
COAXIAL 75
AM
FM
P
B
/C
B
P
R
/C
R
Y
L
R
FRONT R
FRONT L
SUR R
SUR L
SPEAKER
HDMI OUT
VIDEO OUT
TV/VIDEO
ANTENNA
DMPORT
SPEAKER
COMPONENT VIDEO OUT
EZW-T100
DC5V
0.7A MAX
DMP
ORT
DC5V
0.7A M
AX
Передняя панель
Гнездо EZW-T100 (см. “Возможность беспроводной системы” (стр. 30).)
Порт
(USB) (см. стр. 84.)
Адаптер DIGITAL MEDIA PORT
(приобретается дополнительно)
К переносному
аудиоустройству
Стереофонический кабель с мини-
штекером (приобретается дополнительно)
•Вместо телевизора можно
подключить другой
компонент, например
видеомагнитофон. Для
получения дополнительной
информации о подключении
см. стр. 25.
Задняя панель
Винты*
A
