34
RU
KLV-40NX500/32NX500/32NX400/26NX400
4-179-524-12(1)
Единицы измерения: мм
Единицы измерения: мм
Рисунки над таблицей могут немного отличаться в зависимости от установки.
ПРЕДУПРЕЖДЕНИЕ
Стена, на которую будет устанавливаться телевизор, должна быть достаточно прочной, чтобы
выдержать вес, по крайней мере в четыре раза превышающий вес устанавливаемого телевизора.
Для определения веса телевизора см. пункт “Технические характеристики”.

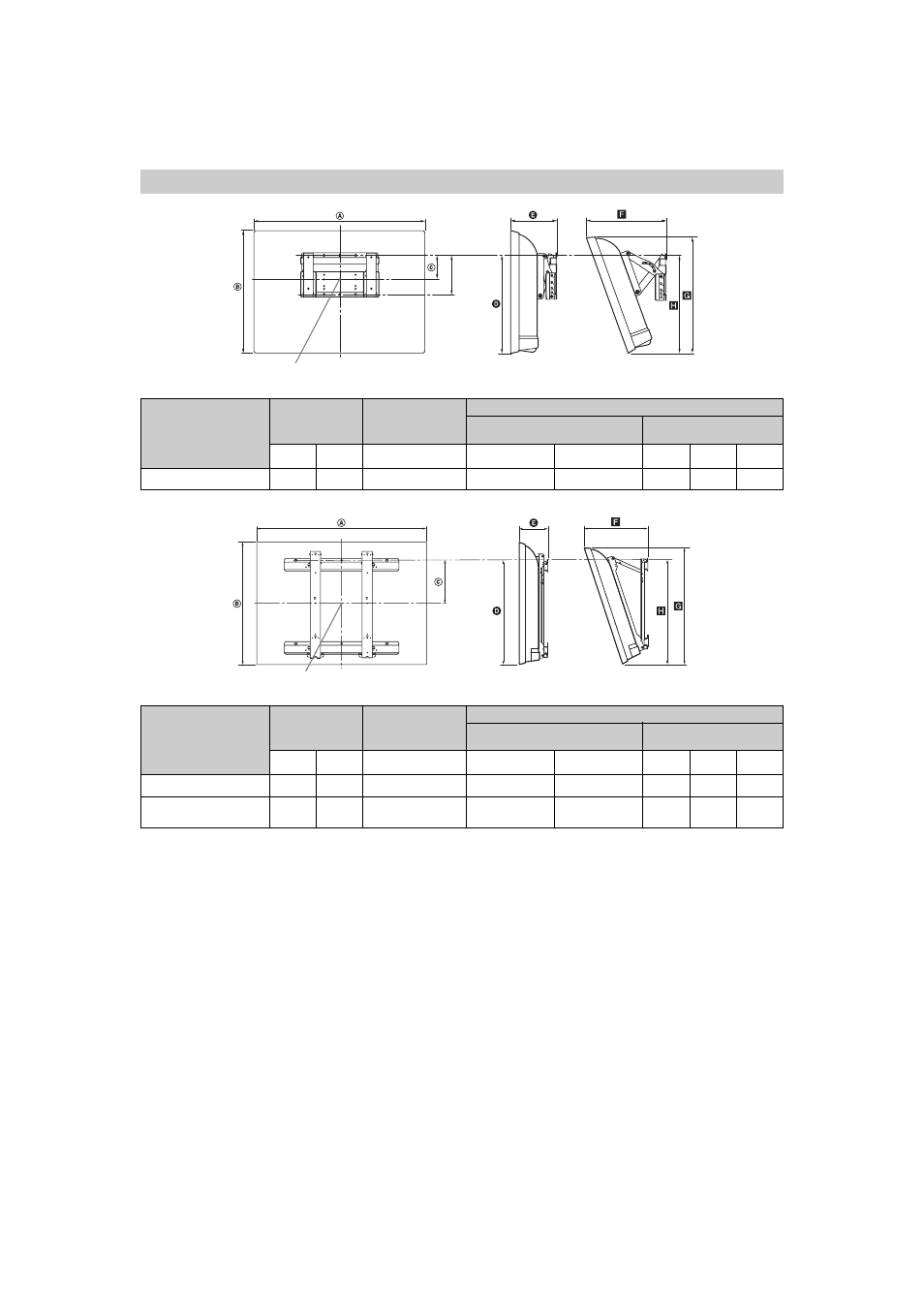

Таблица установочных размеров телевизора
Название модели
Размеры
экрана
Координата
положения
центра экрана
Длина для каждого угла установки
Угол (0°)
Угол (20°)
A
B
C
D
E
F
G
H
KLV-26NX400
683
436
97
318
156
264
413
328
125
SU-WL100:
Центральная точка экрана
Название модели
Размеры
экрана
Координата
положения
центра экрана
Длина для каждого угла установки
Угол (0°)
Угол (20°)
A
B
C
D
E
F
G
H
KLV-40NX500
1023
628
122
439
160
349
591
479
KLV-32NX500/
KLV-32NX400
825
517
172
432
156
309
488
471
SU-WL500:
Центральная точка экрана
