95 n N
Использование периферийных устройств >
Подсоединение внешнего монитора

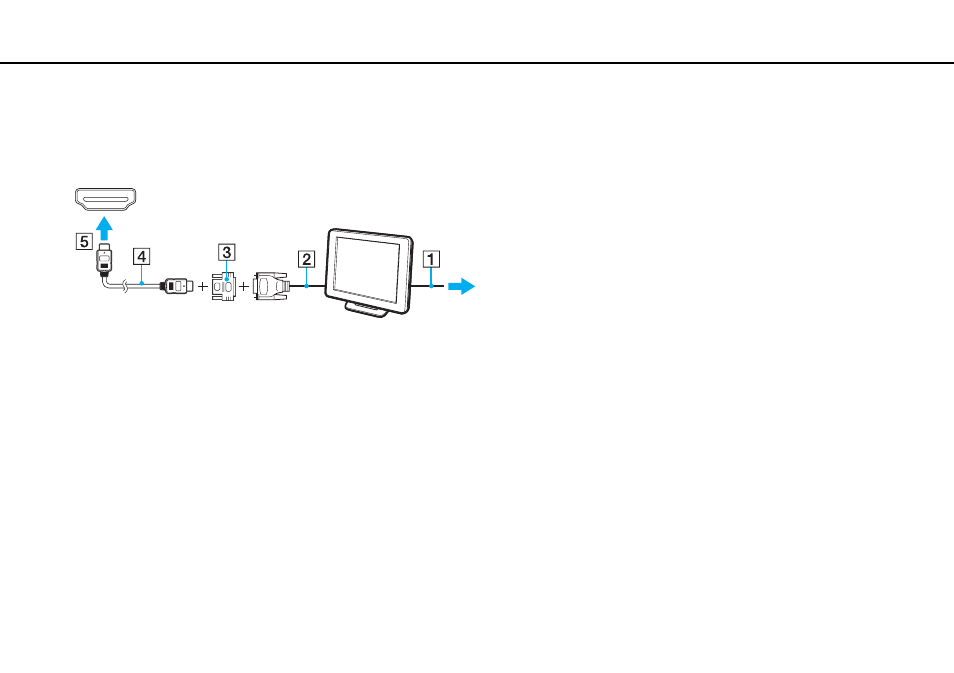

3 При подключении монитора TFT/DVI подсоедините кабель монитора (2) к адаптеру HDMI – DVI-D (3)
и подсоедините один конец кабеля HDMI (4) к адаптеру HDMI – DVI-D (3), а другой конец – к разъему вывода
HDMI (5) на компьютере (если имеется), или подсоедините кабель монитора (2) к разъему DVI-D на
установочной станции.
4 Если внешний компьютерный монитор оснащен входным разъемом HDMI, подсоедините один конец кабеля
HDMI к разъему вывода HDMI на компьютере, а другой конец – к входному разъему HDMI на компьютерном
мониторе.
!
Данный компьютер совместим со стандартом HDCP и может кодировать сигналы канала передачи цифрового видео, что
позволяет воспроизводить и просматривать защищенное авторскими правами высококачественное видео. Для просмотра
защищенных авторскими правами материалов необходимо подключить монитор, совместимый со стандартом HDCP, к порту
вывода HDMI вашего компьютера (если имеется) или порту DVI-D установочной станции. Если к компьютеру подключен
несовместимый монитор, воспроизведение или просмотр защищенных авторскими правами материалов будет невозможен.
✍
DVI-D (Цифровой видеоинтерфейс – цифровой). Это вид разъема DVI, который поддерживает только цифровые
видеосигналы (аналоговые видеосигналы не поддерживаются). Это 24-контактный разъем.
Разъем DVI-I (Цифровой видеоинтерфейс – интегрированный) поддерживает цифровые и аналоговые видеосигналы.
Это 29-контактный разъем.
