Расположение портов на репликаторе портов

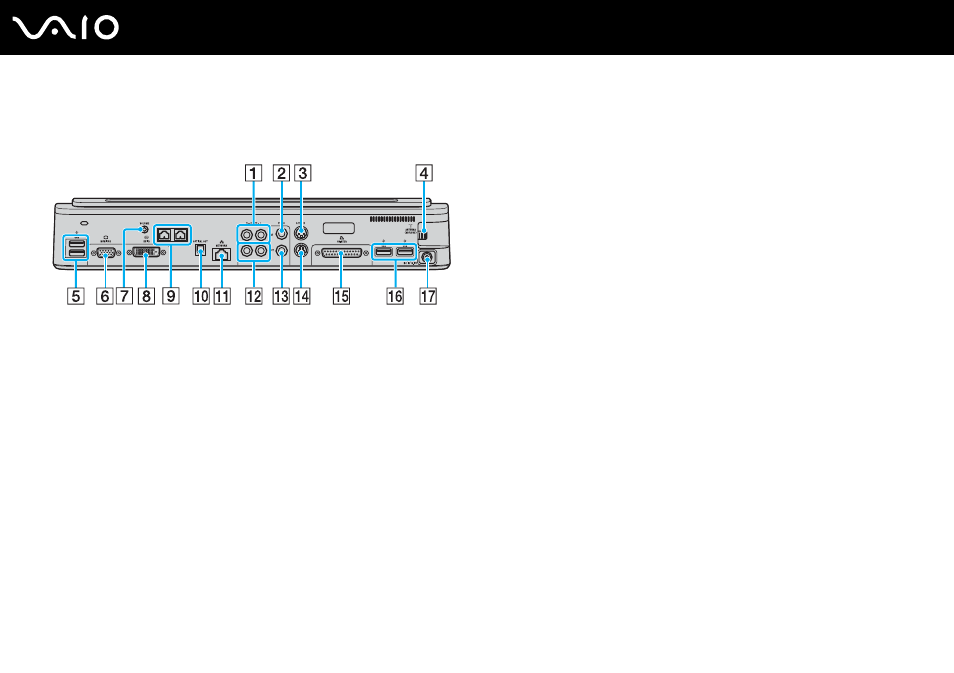

Репликатор аудио- и видеопортов для моделей серии VGN-A
✍
К репликатору аудио- и видеопортов можно подключить внешний источник аудио- и видеосигнала, например, видеокамеру, видеомагнитофон или
проигрыватель DVD. Подсоедините видеокабель внешнего устройства к разъему входа S-Video или композитного видеовхода, а аудиокабель – к
разъемам композитного аудиовхода.
A
Разъемы композитного аудиовхода
B
Разъем композитного видеовхода
C
Разъем входа S-Video
D
Разъем VHF/UHF
*1
E
3 высокоскоростных порта USB (USB 2.0)
*2
F
Разъем монитора (VGA)
G
Разъем управления громкостью
H
Порт DVI-D
I
Разъемы громкоговорителей (правый и левый)
J
Разъем оптического выхода (96 кГц/48 кГц/44
кГц/переменная частота)
K
Сетевой порт Ethernet
(1000BASE-T/100BASE-TX/10BASE-T)
L
Разъемы композитного аудиовыхода
M
Разъем композитного видеовыхода
N
Разъем выхода S-Video
O
Порт принтера
P
3 высокоскоростных порта USB (USB 2.0)
*2
Q
Разъем источника питания постоянного тока
*1
Форма разъема VHF/UHF зависит от страны/региона, в которой
приобретен компьютер.
*2
Поддерживает высокую/полную/низкую скорость передачи
✍
Порт принтера на репликаторе портов предназначен только для подключения
принтера.
