Таблица установочных размеров телевизора, Схема/таблица расположения скоб – Инструкция по эксплуатации Sony KLV-22S570A
Страница 30
30
RU
KLV-22S570A
4-138-155-52(1)
Единицы измерения: мм
Рисунки над таблицей могут немного отличаться в зависимости от установки.
ПРЕДУПРЕЖДЕНИЕ
Стена, на которую будет устанавливаться телевизор, должна быть достаточно прочной, чтобы
выдержать вес, по крайней мере в четыре раза превышающий вес устанавливаемого телевизора.
Для определения веса телевизора см. пункт “Технические характеристики”.
Положение скоб – При установке телевизора на кронштейн основания.

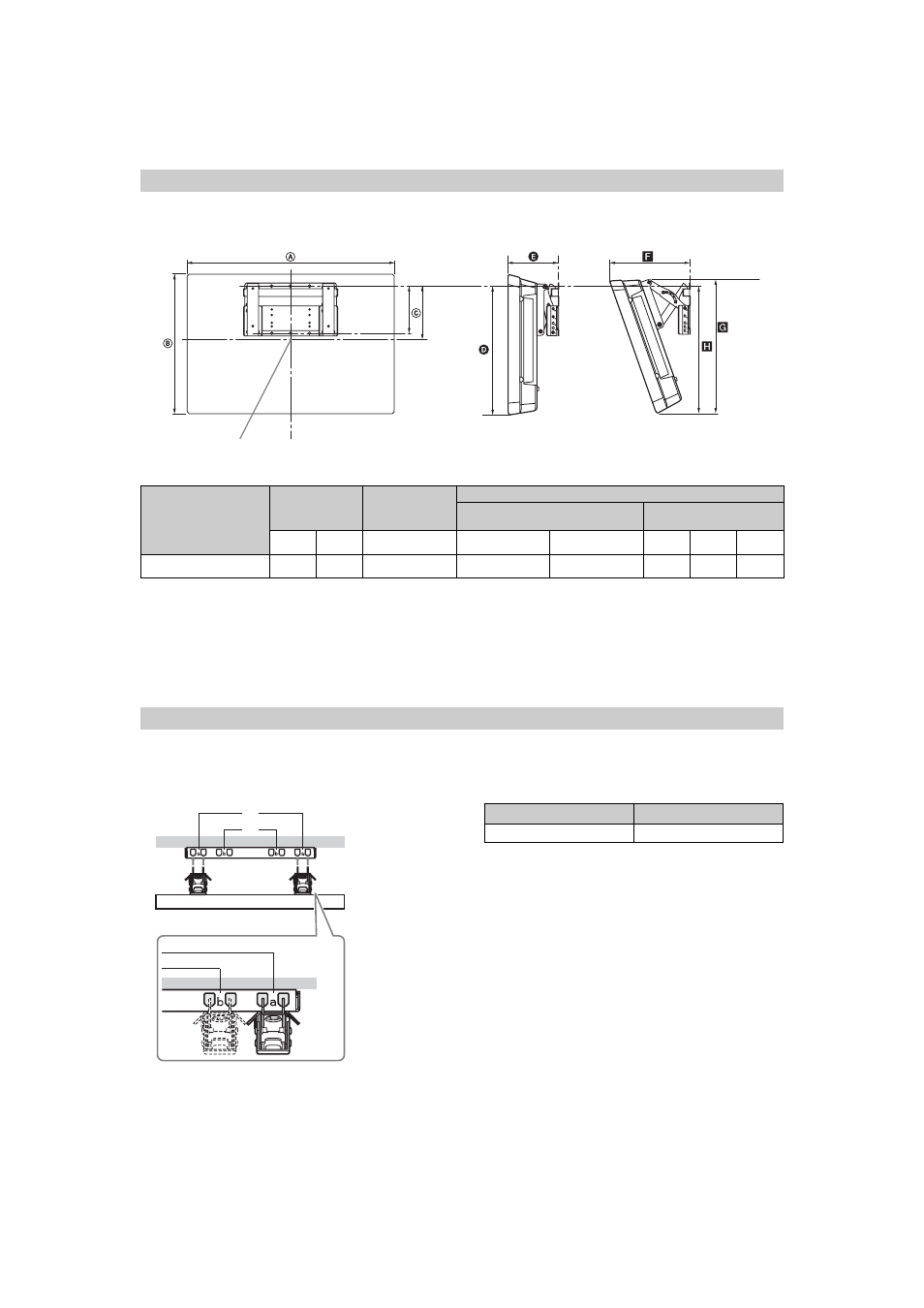

Таблица установочных размеров телевизора
125
SU-WL100:
Центральная точка экрана
Название модели
Размеры
экрана
Координата
положения
центра экрана
Длина для каждого угла установки
Угол (0°)
Угол (20°)
A
B
C
D
E
F
G
H
KLV-22S570A
577
389
144
354
143
222
373
354
Схема/таблица расположения скоб
b
a*
SU-WL100:
* Положение скоб “a” не
может использоваться для
модели из таблицы.
Название модели
Положение скоб
KLV-22S570A
b
