42
RU

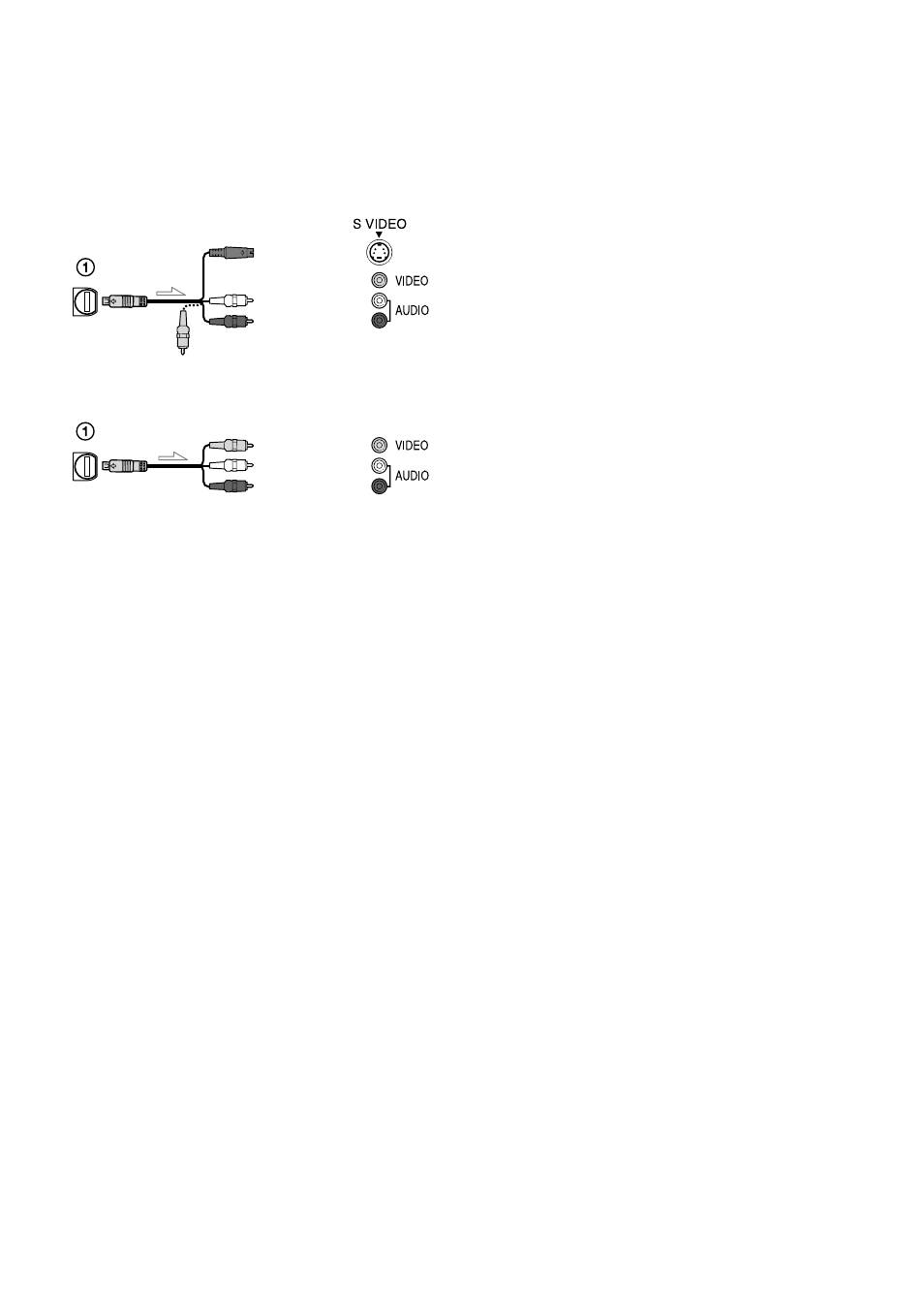

Соединительный кабель A/V для
подключения к разъему S VIDEO (продается
отдельно)
Соединительный кабель A/V (прилагается)
Подключение к телевизору через
видеомагнитофон
Подключите видеокамеру к входу LINE
IN видеомагнитофона с помощью
соединительного кабеля A/V. Установите
переключатель входного сигнала на
видеомагнитофоне в положение LINE
(VIDEO 1, VIDEO 2 и т. д.).
Установка форматного соотношения
экрана в соответствии с параметрами
подключенного телевизора (16:9/4:3)
Установите для параметра [ТИП ЭКРАНА]
значение [16:9] или [4:3] в соответствии с
параметрами используемого телевизора
(стр. 92).
Подключение к монофоническому
телевизору (телевизор только с
одним гнездом аудиовхода)
Подсоедините желтый штекер
соединительного кабеля A/V к гнезду
видеовхода, а белый (левый канал)
или красный (правый канал) штекер
к гнезду аудиовхода телевизора или
видеомагнитофона.
При подключении с использованием
Компонентный кабель A/V
При подключении только штекеров
компонентного видеосигнала аудиосигналы
выводиться не будут. Подсоедините
белый и красный штекеры для вывода
аудиосигналов.
При подключении с использованием
кабеля HDMI
Используйте кабель HDMI с логотипом
HDMI.
На одном конце кабеля используйте разъем
HDMI mini (для видеокамеры), на другом
конце – штекер, подходящий для телевизора.
Изображения с защитой авторских прав
не выводятся через гнездо HDMI OUT
видеокамеры.
При использовании этого соединения могут
наблюдаться сбои в работе некоторых
телевизоров (например, отсутствие звука
или изображения).
Не следует подключать гнездо HDMI
OUT видеокамеры к гнезду HDMI OUT
внешнего устройства, это может привести к
неполадкам.
При подключении с Соединительный
кабель A/V с S VIDEO
При подключении штекера S VIDEO (канал
S VIDEO) аудиосигналы не подаются
на выход. Для вывода аудиосигналов
подсоедините белый и красный штекеры к
гнездам аудиовхода телевизора.
Это подключение обеспечивает
воспроизведение изображений с большим
разрешением по сравнению с подключением
с помощью Соединительный кабель A/V.
(Желтый)
(Белый)
(Красный)
(Белый)
(Красный)
(Желтый)
