8
Sony KV-BZ21M81 Group O13 (
RU
)_2-639-434-13 (1)
2
(MONO)—
2
L(MONO)—
—R
1
(MONO)
(MONO)
1
L
R
(MONO)
—(MONO)
Видеомагнитофон
Аудиосистема
Задняя панель ТВ
Подключение к разъему видео/aудио выхода ( T )
Аудио/
видеокабель
(не прилагается)

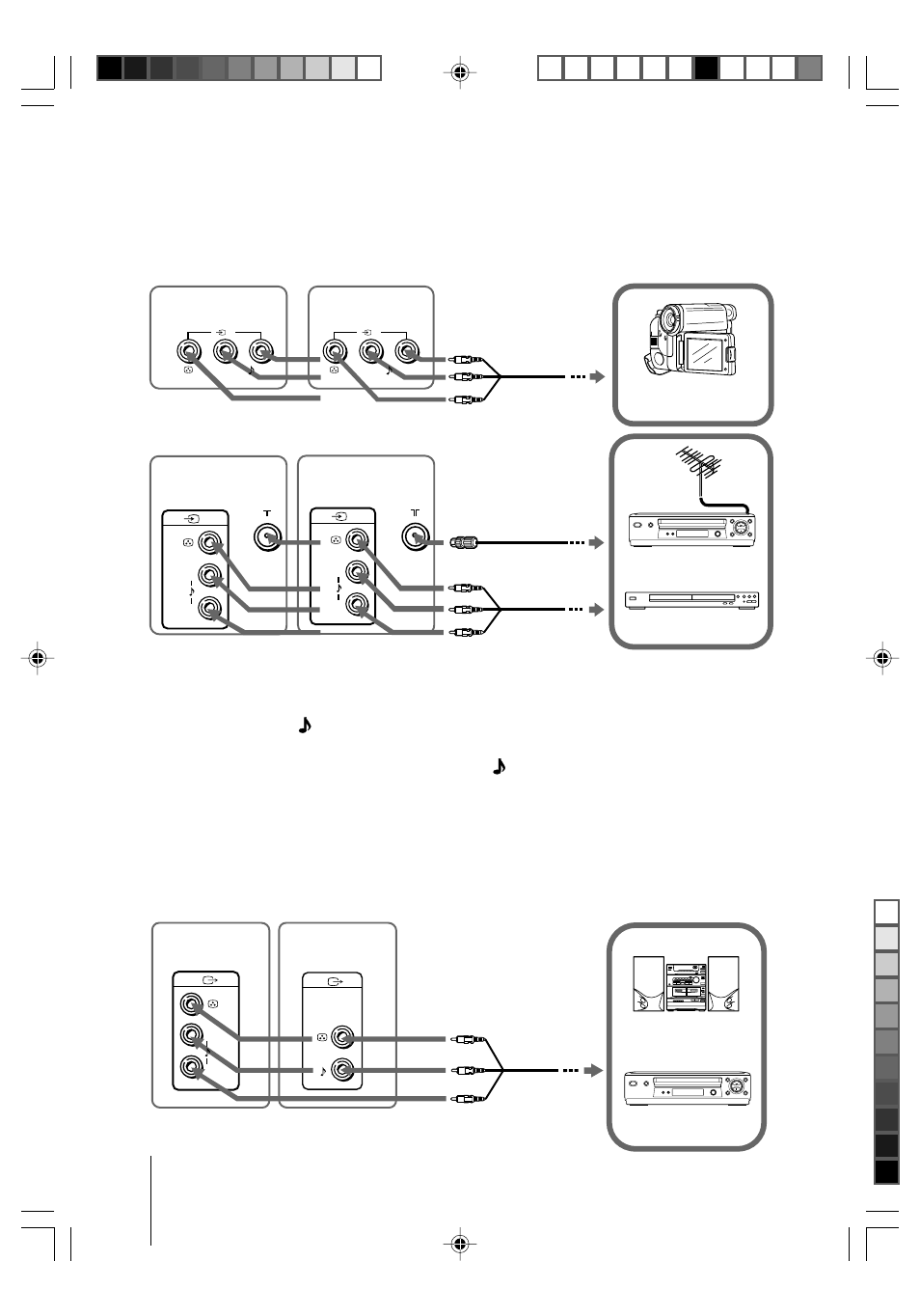

x Подключение дополнительных
компонентов
Подключение к разъему видео/aудио выхода ( t )
Передняя панель ТВ
Антенный кабель
(не прилагается)
Видеомагнитофон
Задняя панель ТВ
Аудио/
видеокабель
(не прилагается)
Видеокамера
Аудио/
видеокабель
(не прилагается)
* Разъем Sound Mix (только для модели KV-BZ21M71/BZ14M71)
Вы можете подключить L (левый) и R (правый) аудиоразъёмы AV-оборудования
к обоим разъемам (MONO) на ТВ для прослушивания смешанного звука
левого и правого каналов. Если вы хотите прослушивать каналы по
отдельности, отключите один из разъемов (MONO).
Примечание
• При подключении видеомагнитофона к разъему 8 (вход антенны) настройте сигнал с
видеомагнитофона на программе номер 0 на ТВ (см. стр. 17).
R
L
(MONO)
KV-BZ21M81
KV-BZ21M71/
BZ14M71*
KV-BZ21M81
KV-BZ21M71/
BZ14M71*
KV-BZ21M81
KV-BZ21M71/
BZ14M71
DVD-проигрыватель
