Расстояние проецирования и диапазон
сдвига объектива

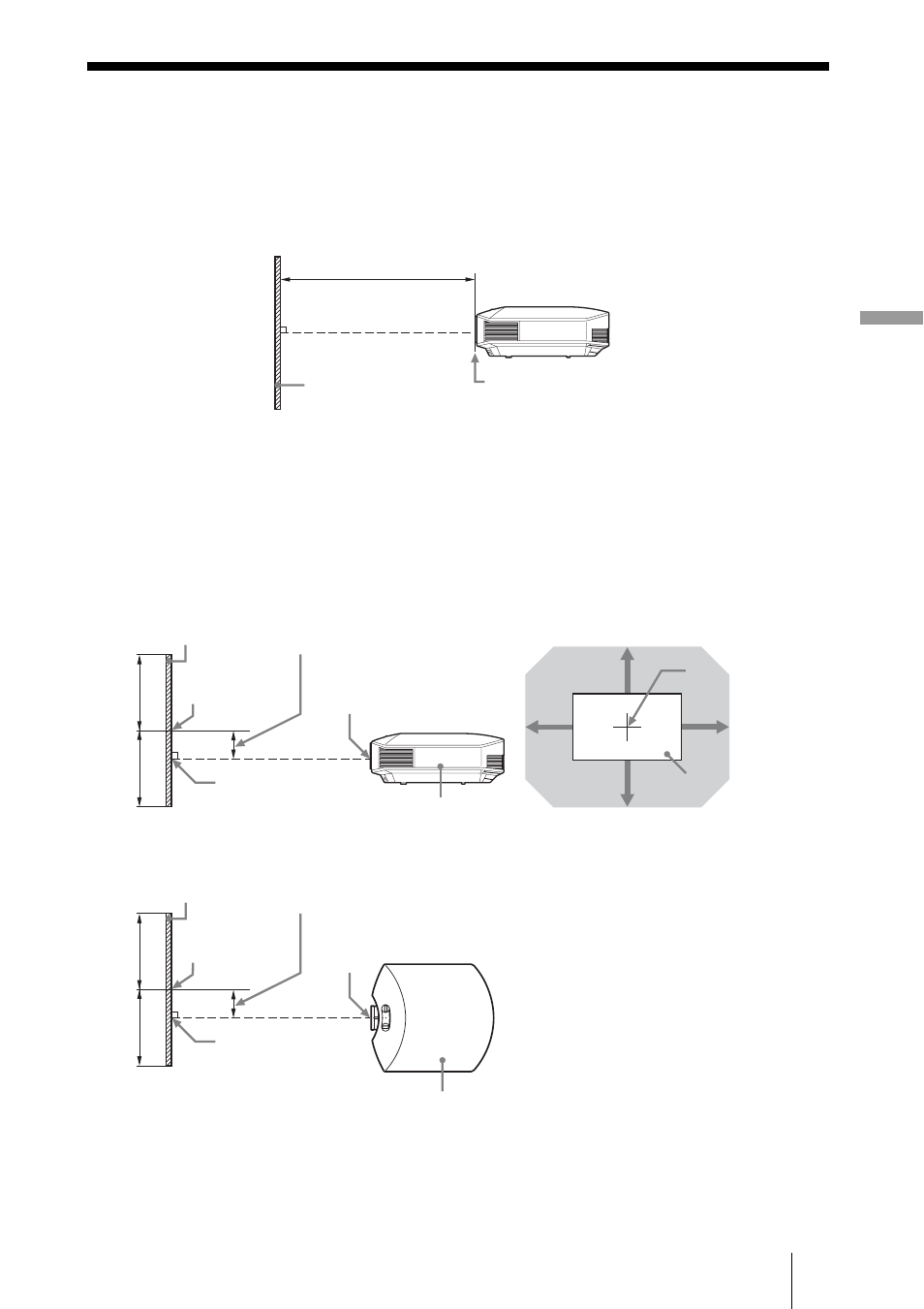

Расстояние проецирования соответствует расстоянию между передней
частью объектива и проекционным экраном.
Диапазон сдвига объектива соответствует расстоянию в процентах (%), на
которое можно сместить объектив от центра проецируемого изображения.
Диапазон сдвига объектива принимается равным 0%, если точка на рисунке
A
(точка пересечения линии, проведенной от центра линзы и проецируемого
изображения под прямым углом) выровнена с центральной частью
проецируемого изображения и полная ширина, а также полная высота
проецируемого изображения принимаются равными 100%.
VS
+
: диапазон сдвига объектива по вертикали вверх [%]
VS
–
: диапазон сдвига объектива по вертикали вниз [%]
HS
+
: диапазон сдвига объектива по горизонтали вправо [%]
HS
–
: диапазон сдвига объектива по горизонтали влево [%]
Проецируемое
Расстояние
проецирования L
Передняя часть объектива
Проецируемое
Центр объектива
VS
+
Центр
проецируемого
изображения
50%
50%
HS
–
HS
+
VS
–
Проецируемое
Центр объектива
Затемненная область:
диапазон сдвига объектива
Диапазон сдвига
объектива
Боковая часть устройства
A
Проецируемое
Центр объектива
Центр
проецируемого
изображения
50%
50%
Диапазон сдвига
объектива
Верхняя часть устройства
A
