Произведите сначала видеоподключение, затем аудиоподключение.
После завершения аудиоподключения телевизора к системе можно слушать звук
телевизора через громкоговорители системы.

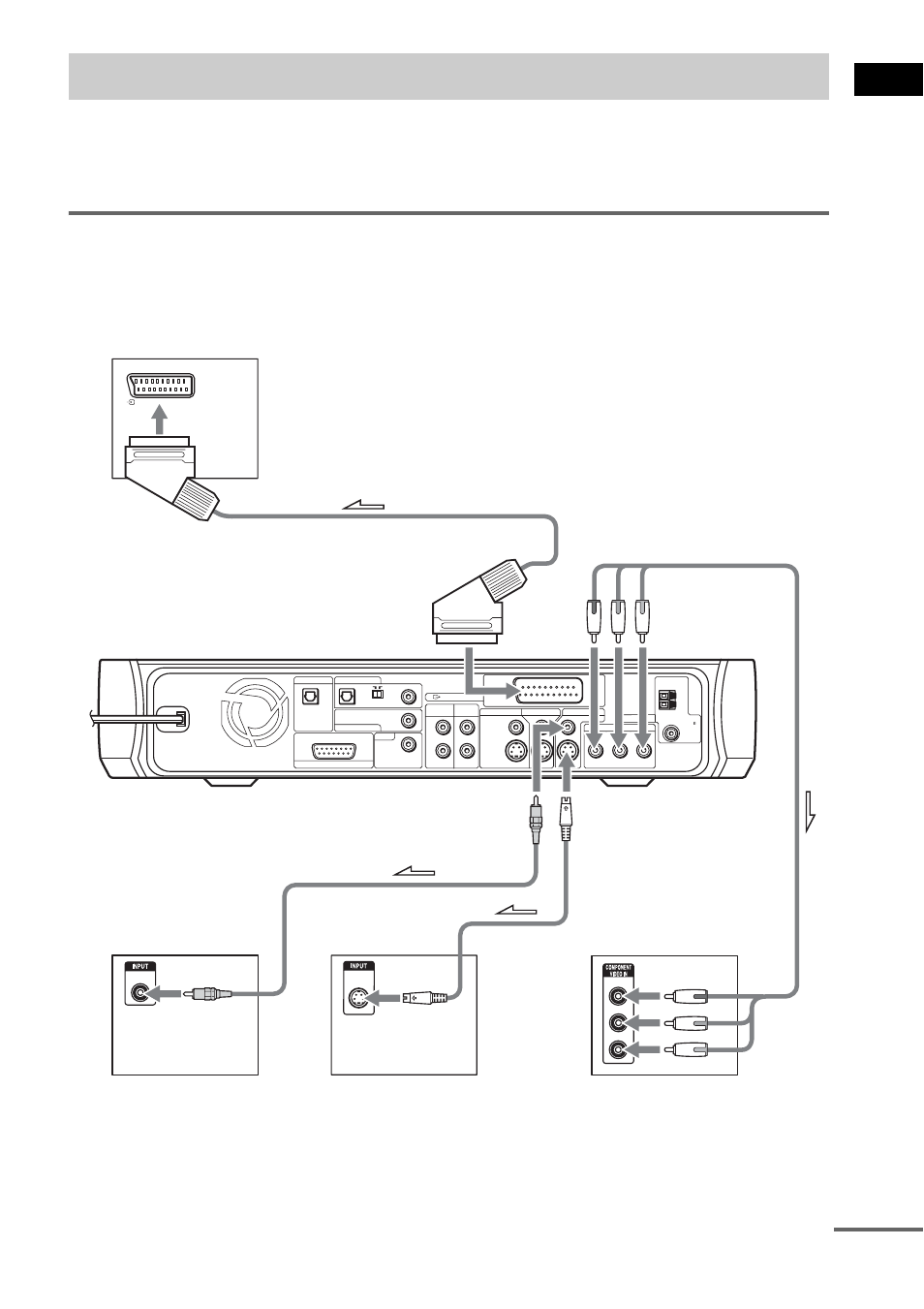

Подключение видеокабелей
Отправляет воспроизводимое изображение с диска DVD на телевизор.
Проверьте гнезда телевизора и выберите соединение A, B, C или D. Качество
изображения улучшается от A до D.
Пункт 3: Подключение телевизора
COAXIAL
AM
VIDEO IN
S-VIDEO IN
S-VIDEO
VIDEO
AUDIO IN
AUDIO IN
L
R
DIGITAL IN
COAXIAL
DIGITAL IN
COAXAL
DIGITAL IN
OPTICAL
OPTICAL
COAXIAL
VIDEO 1 / SAT 1
VIDEO 2 / SAT 2
TV
COMPONENT VIDEO OUT
ANTENNA
VIDEO 1 /
SAT 1
VIDEO 1 / SAT 1
VIDEO 2 / SAT 2
SPEAKER
DIGITAL OUT
VIDEO 2 /
SAT 2
MONITOR OUT
FM
75
Y
P
B
/C
B
P
R
/C
R
OUTPUT(TO TV)
Y
P
B
/C
B
P
R
/C
R
VIDEO
IN
S VIDEO
IN
INPUT(FROM VIDEO)
EURO AV
Телевизор с гнездами
COMPONENT VIDEO IN
Телевизор
Телевизор с гнездом
S VIDEO IN
B
C
D
К гнездам
COMPONENT
VIDEO OUT
К гнезду S VIDEO
Телевизор
A
К гнезду VIDEO
К разъему EURO AV
T OUTPUT (TO TV)
К разъему EURO AV
t INPUT (FROM VIDEO)
