Таблица размеров для установки телевизора – Инструкция по эксплуатации Sony KDL-22EX553
Страница 33
33
RU
Дополнительные
свед
ения
SU-WL500 (1)
SU-WL100 (2)
Единица измерения: см
Цифры в таблице могут немного отличаться в зависимости от установки.
Стена, на которую будет устанавливаться телевизор, должна быть достаточно прочной, чтобы
выдержать вес, по крайней мере в четыре раза превышающий вес устанавливаемого телевизора.
Для определения веса телевизора см. пункт стр. 26-29 (Технические характеристики).

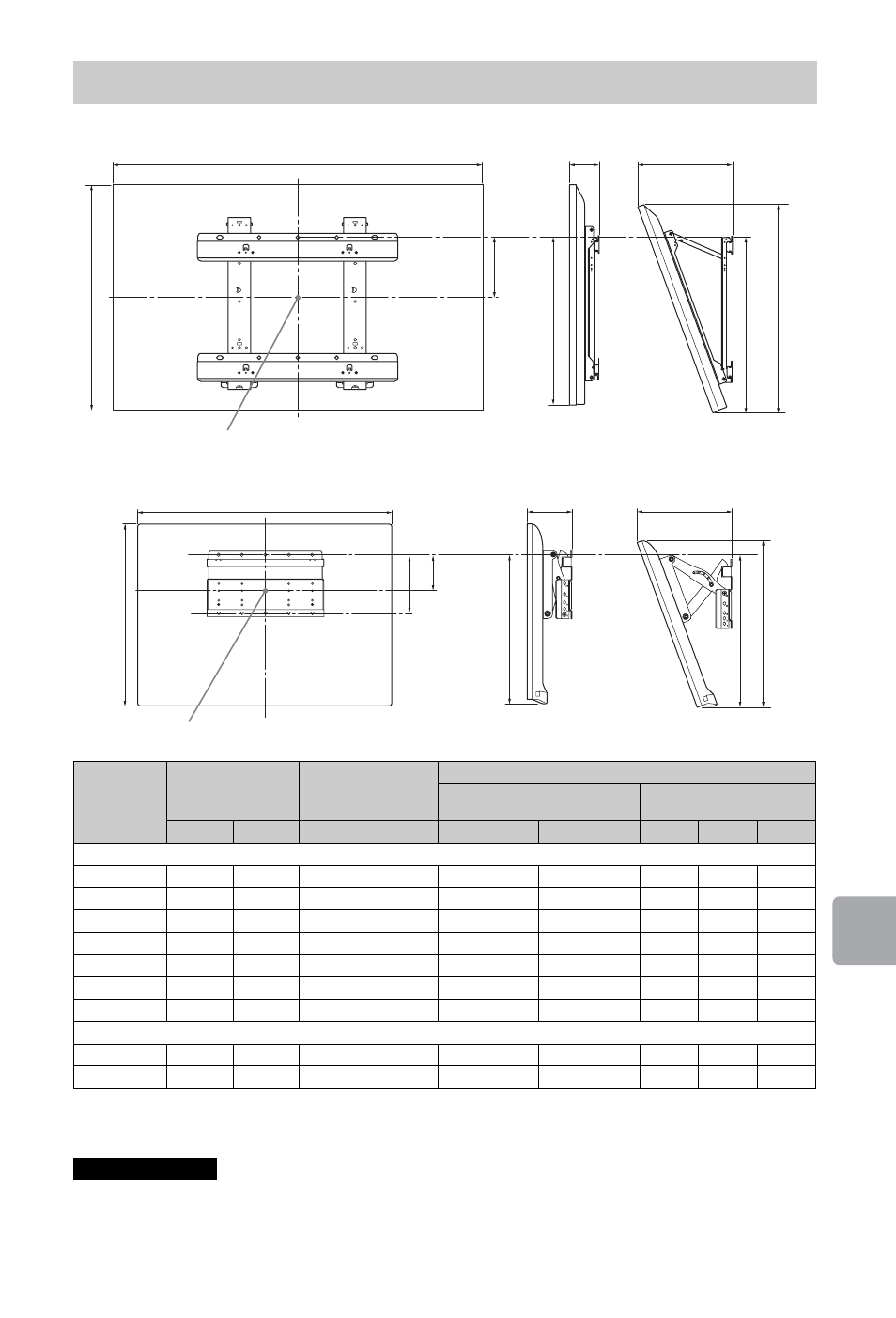

Таблица размеров для установки телевизора
A
B
C
D
E
F
G
H
Центральная точка экрана
B
C
A
E
F
G
H
D
125
Центральная точка экрана
Название
модели
KDL-
Размеры
экрана
Координата
положения
центра экрана
Длина для каждого угла установки
Угол (0°)
Угол (20°)
A
B
C
D
E
F
G
H
SU-WL500 (1)
55HX75x
127,1
76,1
7,8
46,8
10,7
33,4
70,5
47,7
46HX75x
107,6
65,2
13,3
46,9
10,7
29,6
60,2
47,7
46EX65x
107,4
65,1
13,3
46,9
10,8
29,4
59,9
47,6
40HX75x
94,3
57,8
17,0
46,9
10,7
27,0
53,1
47,7
40EX65x
94,1
57,6
17,0
46,8
10,7
26,8
52,9
47,5
32HX75x
75,6
47,3
16,2
41,0
10,7
25,4
43,3
42,1
32EX65x
75,3
47,2
16,2
41,0
10,7
25,2
43,8
41,9
SU-WL100 (2)
26EX55x
64,2
41,2
7,8
29,4
10,9
21,7
37,5
27,6
22EX55x
53,5
35,0
10,8
29,5
10,6
19,3
31,7
27,6
ПРЕДУПРЕЖДЕНИЕ
