19
RU
Нача
ло ра
бот
ы
При подключении устройства воспроизведения (записи) DVD-дисков, спутникового
тюнера, видеомагнитофона и т.д., которые не имеют гнезд HDMI, можно выбрать
варианты подключения системы. Данный сабвуфер оснащен функцией преобразования
видеосигналов. Для получения дополнительной информации см. “Функция
преобразования видеосигналов” (стр. 31).

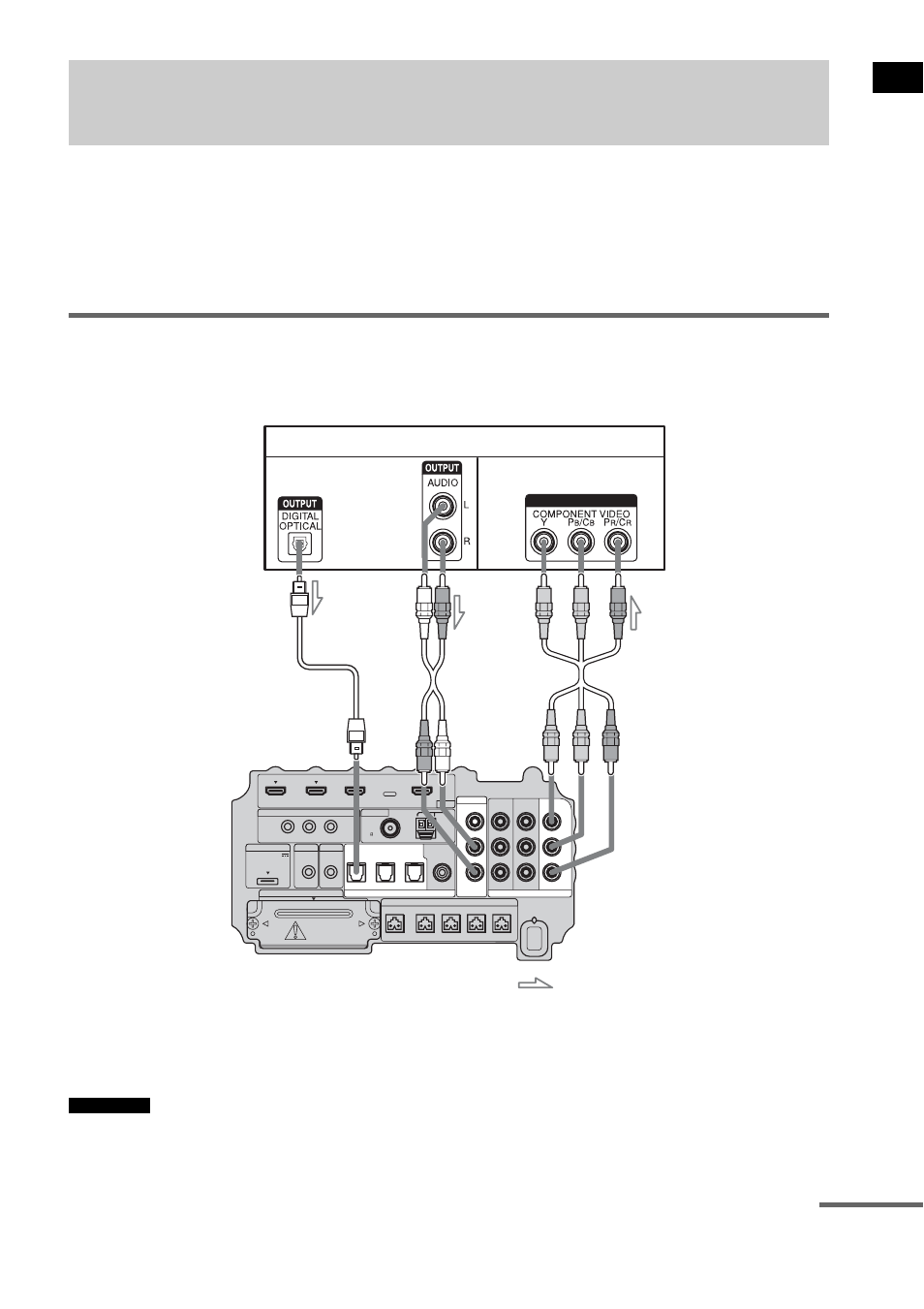

Подключение к телемонитору
Изображение от устройства визуального отображения, подсоединенного к сабвуферу,
можно отобразить на телемониторе, проекторе и т.д.
•Подсоедините устройства отображения, например телевизор или проектор, к гнездам MONITOR
OUT сабвуфера.
Шаг 3b. Подключение компонентов без использования
гнезд HDMI
Примечания
IR REMOTE
VIDEO
DMPORT
SPEAKER
ONLY FOR SS-IS15
ECM-AC2
IR-R100
ANTENNA
HDMI
IR IN
IR OUT1 IR OUT2
FM
AM
75
COAXIAL
DC 5V
0.7A MAX
FRONT R
FRONT L
SUR R
SUR L
CENTER
BD IN
DVD IN
SAT IN
SAT IN
ASSIGNABLE
COAXIAL
AUDIO IN
ASSIGNABLE
VIDEO IN
L
R
TV OUT
EZW-T100
DIGITAL
TV IN
DVD IN
SAT IN
OPTICAL
COMPONENT VIDEO
DVD IN
SAT IN
MONITOR
OUT
Y
P
B
/
C
B
P
R
/
C
R
INPUT
Телемонитор, проектор и т.д.
A
A
Оптический кабель (прилагается)
B
Аудиокабель (приобретается
дополнительно)
C
Кабель компонентного видеосигнала
(приобретается дополнительно)
Видеосигнал
: передача сигнала
B
Аудиосигнал
Нижняя часть
сабвуфера
C
или
продолжение на следующей странице
