Использование периферийных устройств
Подсоединение компьютерного монитора
Компьютерный монитор (дисплей) можно подсоединить как непосредственно к компьютеру, так и к дополнительной
установочной станции.
Для подсоединения компьютерного монитора
!
Когда компьютер подключен к установочной станции, порт монитора на компьютере не доступен. Используйте порт MONITOR
на установочной станции для подключения внешнего дисплея.

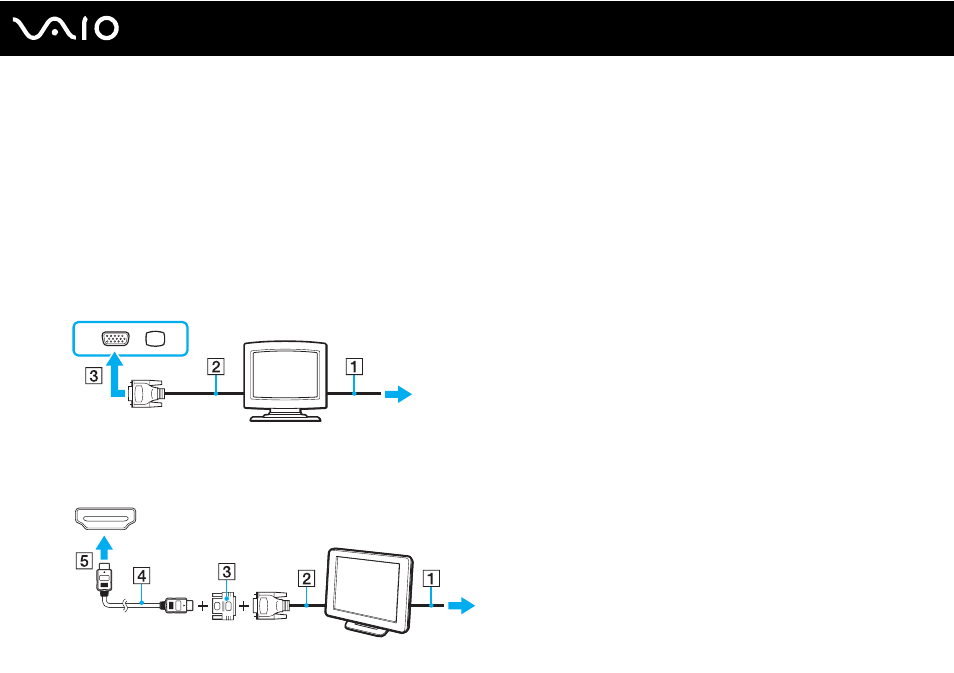

1
При необходимости подсоедините один конец шнура питания монитора (1) к монитору, а другой – к розетке
электросети.
2
При подключении аналогового монитора подсоедините кабель монитора (2) (не входит в комплект поставки)
к разъему монитора a (3) на компьютере или установочной станции.
3
При необходимости подключить монитор TFT/DVI, подсоедините кабель дисплея (2) (не входит в комплект
поставки) к адаптеру HDMI – DVI-D (3) (не входит в комплект поставки) и подсоедините один конец кабеля
HDMI (4) (не входит в комплект поставки) к адаптеру HDMI – DVI-D (3), а другой к порту HDMI (5) компьютера,
или подсоедините кабель дисплея (2) (не входит в комплект поставки) к порту DVI-D установочной станции.
