Подсоединение системы
(продолжение)
Красный/
Однотонный
(3)
Черный/Полосатый (#)
2 Для MHC-RG66

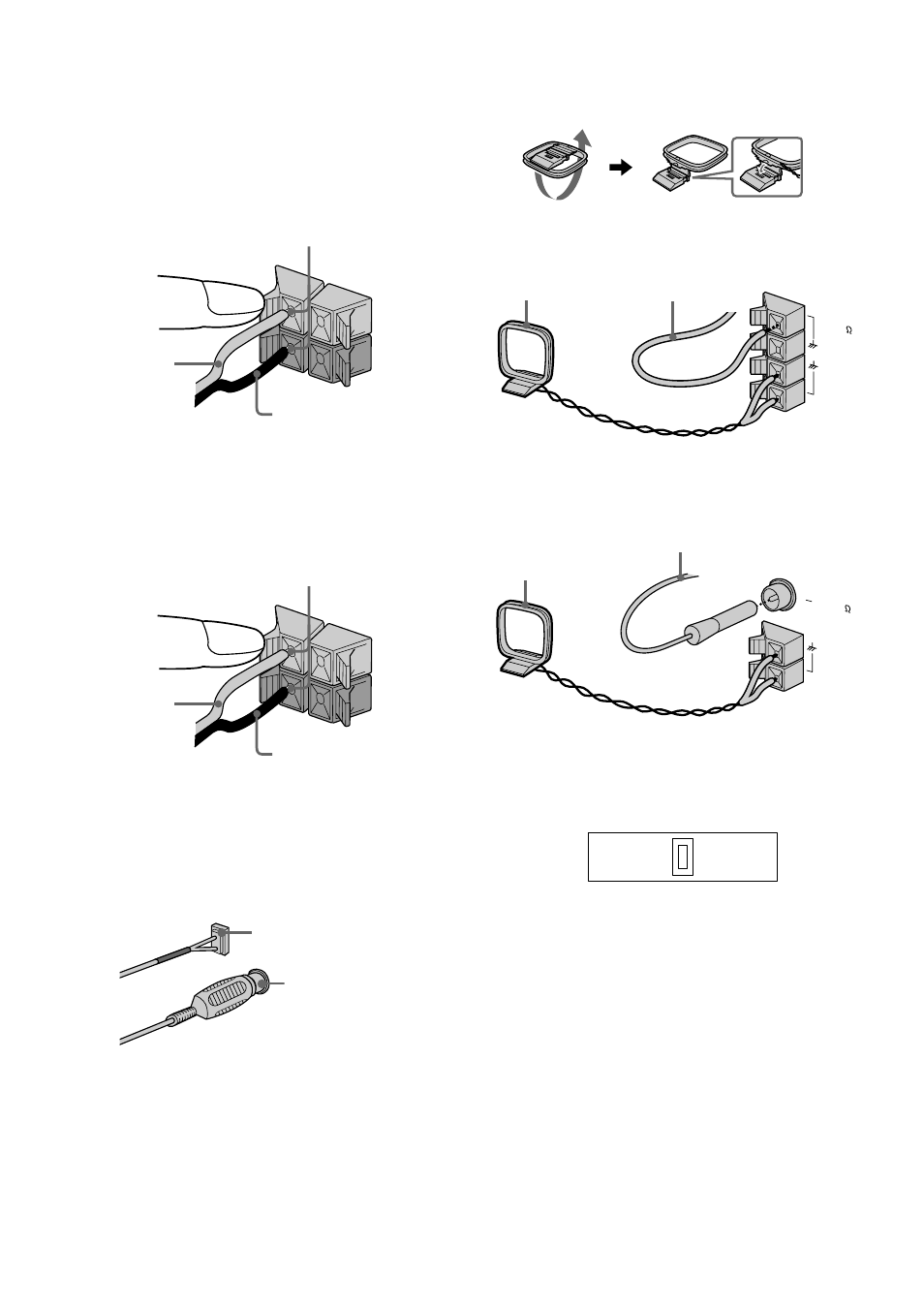

Подсоедините акустические
системы окружающего звучания.
Подсоедините шнуры акустической
системы к гнездам SURROUND
SPEAKER, как показано ниже.
Вставьте только оголенную часть
R
+
L
+
–
Красный/
Однотонный
(3)
Черный/Полосатый (#)
Рамочная
антенна АМ
Удлините проволочную
антенну FМ в горизонтальном
направлении
Тип гнезда B
AM
FM
75
CO
AXIA
L
Рамочная
антенна АМ
Удлините проволочную
антенну FМ в горизонтальном
направлении
1 Подсоедините передние
акустические системы.
Подсоедините шнуры акустической
системы к гнездам SPEAKER, как
показано ниже.
Вставьте только оголенную часть
R
+
L
+
–
3 Подсоедините антенны FМ/АМ.
Соберите рамочную антенну АМ, а затем
подсоедините ее.
Тип гнезда A
FM
75
AM
Для MHC-RG55S
Подсоедините сверхнизкочастотный
громкоговоритель.
Подсоедините шнуры акустической
системы к гнезду SUB WOOFER OUT и
гнезду SUB WOOFER CONTROL, как
показано ниже.
Гнездо SUB WOOFER
CONTROL
Гнездо SUB
WOOFER OUT
Для MHC-RG55
Перейдите к выполнению действий
пункта 3.
4 В моделях с селектором
напряжения установите VOLTAGE
SELECTOR на напряжение Вашей
местной сети.
120V
220V
230 - 240V
