Задняя панель, A секция speakers, B dmport – Инструкция по эксплуатации Sony HT-SF100
Страница 9: C секция auto calibration, D секция audio input, E секция digital input/output, F секция antenna
9
RU

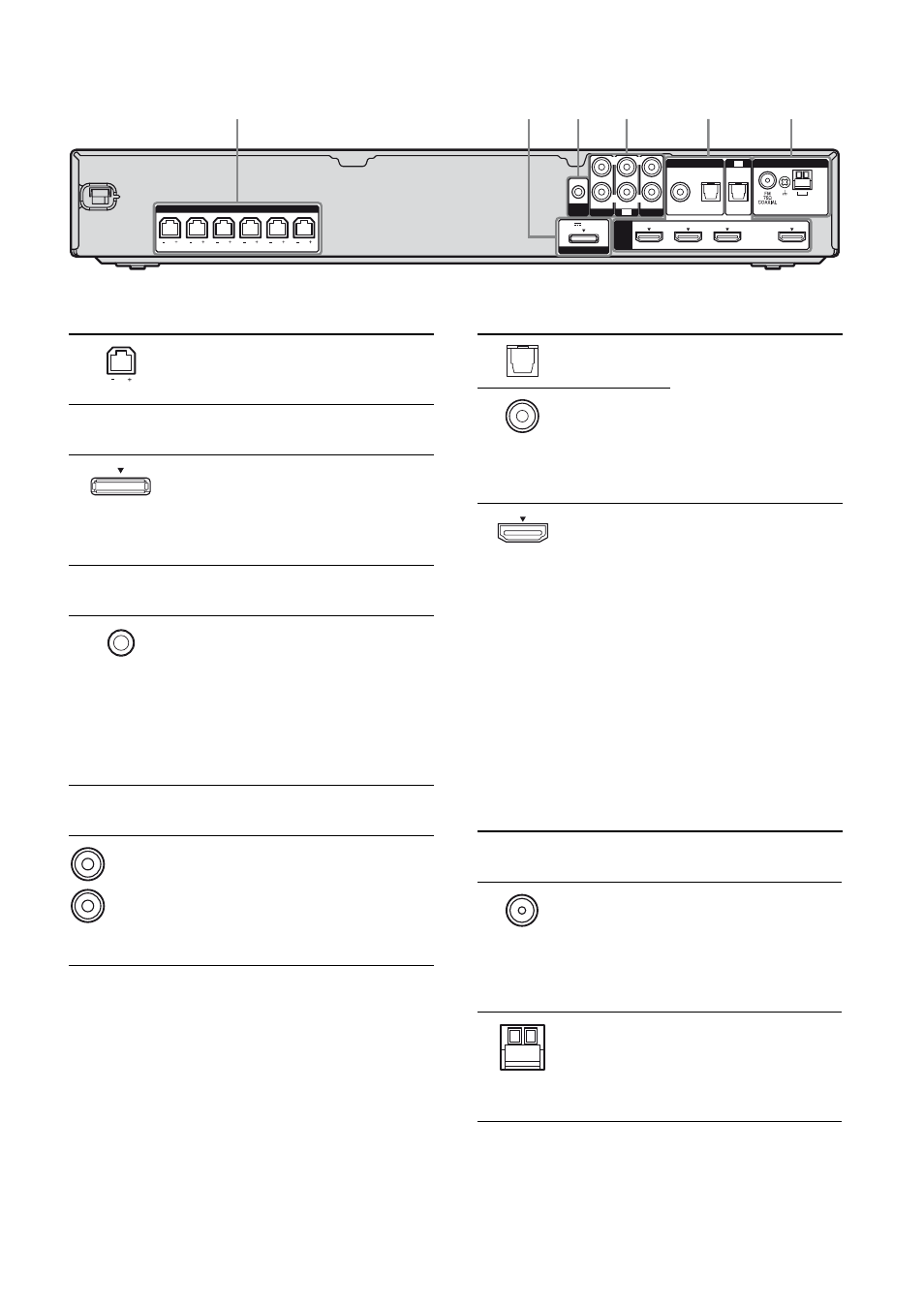

Задняя панель
1
4
5
6
2
3
AM
ANTENNA
AUTO
CAL MIC
DMPORT
FRONT R
HDMI
SPEAKERS
FRONT L
SUR R
SUR L
CENTER
SUBWOOFER
DC5V 700mA MAX
BD IN
OUT
SAT IN
DVD IN
AUDIO IN
VIDEO 1
VIDEO 2
L
R
L
R
AUDIO IN
SA-CD/CD
COAX IN
SAT
OPT IN
OPT IN
AUDIO IN
TV
DIGITAL
TV
A Секция SPEAKERS
Подключается к прилагаемым
громкоговорителям и
сабвуферу (стр. 19).
B DMPORT
Гнездо
DMPORT
Для подключения
к адаптеру
DIGITAL
MEDIA PORT
(стр. 25).
C Секция AUTO CALIBRATION
Гнездо
AUTO
CAL MIC
Для подсоединения
прилагаемого
микрофона
объемного звука
для функции
автоматической
калибровки (стр.
29).
D Секция AUDIO INPUT
Гнездa
AUDIO IN
Для подсоединения
Super Audio CD
проигрывателя,
CD-проигрывателя
и т.п. (стр. 20, 21, 23
25).
Белый
(L)
Красный
(R)
E Секция DIGITAL INPUT/OUTPUT
Гнездa
OPT IN
Подключается к
спутниковому
тюнеру. Гнездо
COAX IN
обеспечивает
улучшенное
качество громкого
звука (стр. 25).
Гнездо
COAX IN
Гнездa
HDMI IN/
OUT
Подключение к
DVD-
проигрывателю,
спутниковому тюнеру,
проигрывателю
дисков Blu-ray и т.п.
выводится на
телевизор или
проектор, в то время
как звук выводится
через телевизор или/
и громкоговорители,
подключенные к
данному ресиверу
(стр. 23).
F Секция ANTENNA
Гнездо
FM
ANTENNA
Подключается к
прилагаемой
проволочной
антенне для
диапазона FM (стр.
26).
Pазъемам
AM
ANTENNA
Подключается к
прилагаемой
рамочной антенне
для диапазона AM
(стр. 26).
