AC SHR 1009 WT
Кондиционер (сплит-система) AC SHR 1112 WT/AC SHR 1218 WT

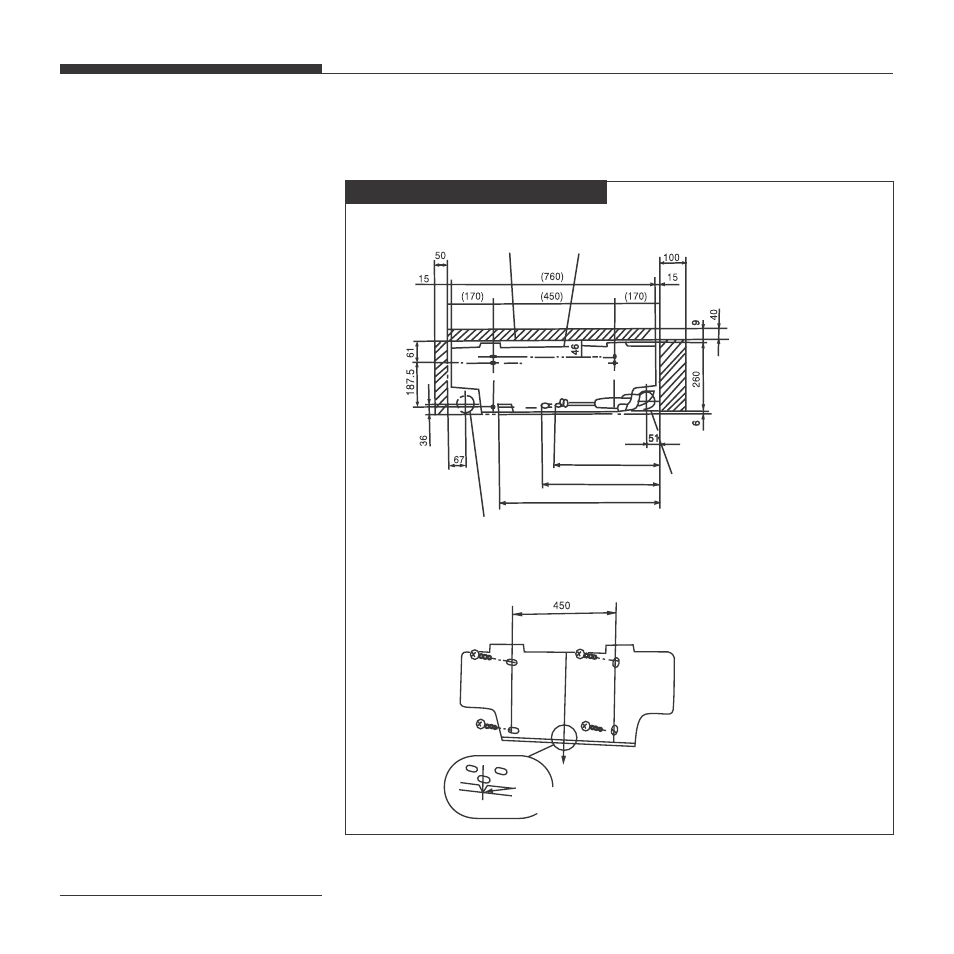

Монтаж установочной доски Монтаж установочной доски Монтаж установочной доски Монтаж установочной доски Монтаж установочной доски
Внутренний блок Монтажная пластина
(Все размеры даны в мм)
Габаритные и присоединительные размеры блока
Газовый трубопровод 390
Жидкостный трубопровод 440
Шланг для слива конденсата 600 ( ‡16)
Расположение отверстий
в стене
‡65
Расположение отверстий в стене ‡65
Отметки для выравнивания блока
по горизонтали
Для монтажа внутреннего блока выберите монолитную прочную опору.
Выровняйте монтажную пластину по горизонтали и закрепите на ней блок.
