Sony ECM-W1M - Инструкция

4-486-841-21(1)
Wireless Microphone
Беспроводной микрофон
無線麥克風
Οδηγίες λειτουργίας / Instrukcja obsługi / Инструкция по
эксплуатации / / /
ECM-W1M
©2013 Sony Corporation Printed in China
Πριν θέσετε σε λειτουργία αυτή τη μονάδα, διαβάστε προσεκτικά το παρόν
εγχειρίδιο και κρατήστε το για μελλοντική αναφορά.
Προφυλάξεις
Η ετικέτα χαρακτηριστικών βρίσκεται κάτω από το κλιπ του μικροφώνου. ˎ ˎ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Για να αποτρέψετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας,
1) μην εκθέτετε τη συσκευή σε βροχή ή υγρασία.
2) μην τοποθετείτε αντικείμενα γεμάτα υγρό, όπως ανθοδοχεία, επάνω οτη
συσκευή.
Μην εκθέτετε τις μπαταρίες σε υπερβολική ζέστη όπως ήλιο, φωτιά ή παρόμοια
στοιχεία.
Φυλάσσεται μακριά από μικρά παιδιά για να αποτραπεί η τυχαία κατάποση.
ΠΡΟΣΟΧΗ
Η υπερβολική ηχητική πίεση από ακουστικά μπορεί να προκαλέσει απώλεια ακοής.
Πληροφορίες σχετικά με τις κανονιστικές διατάξεις
Χώρες και περιοχές
Αυτό το προϊόν μπορεί να χρησιμοποιηθεί στη χώρα ή στην περιοχή όπου
αγοράστηκε.
Αυτή η συσκευή έχει εγκριθεί για τη χώρα ή την περιοχή για την οποία
προορίζεται να χρησιμοποιηθεί. Η χρήση αυτής της συσκευής ενώ έχει αφαιρεθεί η
επικολλημένη ετικέτα έγκρισης μπορεί να τιμωρείται από το νόμο.
Αντικαταστήστε την μπαταρία με άλλη μπαταρία του ίδιου τύπου.
Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί πυρκαγιά ή ηλεκτροπληξία.
Για πελάτες στην Ευρώπη
Ανατρέξτε στις άλλες οδηγίες λειτουργίας.
Με την παρούσα η Sony Corporation δηλώνει ότι το Ασύρματο μικρόφωνο
ECM-W1M συμμορφώνεται προς τις ουσιώδεις απαιτήσεις και τις λοιπές σχετικές
διατάξεις της οδηγίας 1999/5/ΕΚ. Για λεπτομέρειες παρακαλούμε όπως ελέγξετε
την ακόλουθη σελίδα του διαδικτύου: http://www.compliance.sony.de/
Απορριψη παλαιών ηλεκτρικών & ηλεκτρονικών συσκευών
(Ισχύει στην Ευρωπαϊκή Ένωση και άλλες Ευρωπαϊκές χώρες με
ξεχωριστά συστήματα αποκομιδής)
Το σύμβολο αυτό επάνω στο προϊόν ή στη συσκευασία του
υποδεικνύει ότι το προϊόν αυτό δεν θα πρέπει να απορρίπτεται μαζί
με τα συνηθισμένα οικιακά απορρίμματα. Αντίθετα θα πρέπει να
παραδίδεται στο κατάλληλο σημείο αποκομιδής για την ανακύκλωση
ηλεκτρικών και ηλεκτρονικών συσκευών. Εξασφαλίζοντας ότι το
προϊόν αυτό απορρίπτεται σωστά, βοηθάτε στο να αποτραπούν όποιες αρνητικές
επιπτώσεις στην ανθρώπινη υγεία και στο περιβάλλον που θα προέκυπταν από την
μη κατάλληλη διαχείριση των αποβλήτων αυτού του προϊόντος. Η ανακύκλωση
των υλικών βοηθά στην εξοικονόμηση των φυσικών πόρων. Για περισσότερες
πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, επικοινωνήστε
με τις δημοτικές αρχές της περιοχής σας, με την υπηρεσία διάθεσης των οικιακών
απορριμμάτων ή το κατάστημα από το οποίο αγοράσατε το προϊόν.
< Σημείωση για τους πελάτες στις χώρες που ισχύουν οι οδηγίες της Ε.Ε. >
Κατασκευαστής: Sony Corporation, 1-7-1 Konan Minato-ku Τόκυο, 108-0075
Ιαπωνία
Συμμόρφωση Προϊόντος με νομοθεσία Ε.Ε.: Sony Deutschland GmbH, Hedelfinger
Strasse 61, 70327 Stuttgart, Γερμανία
Προσοχή
Τα ηλεκτρομαγνητικά πεδία στις συγκεκριμένες συχνότητες ενδέχεται να
επηρεάσουν την εικόνα και τον ήχο της μονάδας.
Το προϊόν αυτό έχει ελεγχθεί και βρέθηκε ότι συμμορφώνεται με τα όρια που
ορίζονται στον κανονισμό ΗΜΣ για τη χρήση καλωδίων σύνδεσης μήκους έως και
3 μέτρων.
Σε περίπτωση που διακοπεί η διαδικασία μεταφοράς δεδομένων (αποτυχία) λόγω
στατικού ηλεκτρισμού ή ηλεκτρομαγνητισμού, επανεκκινήστε την εφαρμογή ή
αποσυνδέστε και επανασυνδέστε το καλώδιο επικοινωνίας (καλώδιο USB κ.λπ.).
Χαρακτηριστικά
Το Ασύρματο μικρόφωνο ECM-W1M (αναφέρεται παρακάτω ως "αυτή η μονάδα")
είναι συμβατό με κάμερα που έχει πέδιλο πολλαπλών διασυνδέσεων όπως μια
βιντεοκάμερα της Sony ή μια ψηφιακή φωτογραφική μηχανή με εναλλασσόμενους
φακούς (αναφέρεται παρακάτω ως "κάμερα").
Ανατρέξτε στις οδηγίες χρήσης της κάμεράς σας και ελέγξτε ότι είναι συμβατή με το
πέδιλο πολλαπλών διασυνδέσεων.
Ακόμα και αν η κάμερά σας έχει πέδιλο πολλαπλών διασυνδέσεων, ενδέχεται να
μην μπορείτε να το χρησιμοποιήσετε με αυτή τη μονάδα ή κάποιες λειτουργίες
ενδέχεται να μη λειτουργούν. Επισκεφτείτε την τοποθεσία Web της Sony για
περισσότερες πληροφορίες.
Η μονάδα αυτή μπορεί να κάνει καθαρή λήψη ήχου από ένα θέμα μακριά από την ˎ ˎ
κάμερα.
Όταν χρησιμοποιείται με κάμερα συμβατή με εγγραφή 5,1 καναλιών, αυτή η ˎ ˎ
μονάδα θα παρέχει τον ήχο του κεντρικού καναλιού, προσφέροντας καθαρό και
φυσικό ήχο.
Αυτή η μονάδα χρησιμοποιεί τεχνολογία ασύρματης επικοινωνίας Bluetooth. ˎ ˎ
Ο εγκατεστημένος δέκτης στην κάμερα και το μικρόφωνο για το υποκείμενο ˎ ˎ
(πομπός, αναφέρεται παρακάτω ως "μικρόφωνο") παρέχονται το καθένα με ένα
μικρόφωνο και υποδοχή ακουστικού. Το άτομο που εγγράφει τη σκηνή με την
κάμερα μπορεί να επικοινωνεί με το υποκείμενο ακόμα και αν βρίσκονται μακριά
μεταξύ τους, και αυτός ο ήχος μπορεί να εγγραφεί.
Τεχνολογία ασύρματης επικοινωνίας Bluetooth®
Η τεχνολογία ασύρματης επικοινωνίας Bluetooth επιτρέπει την επικοινωνία ˎ ˎ
μεταξύ διάφορων συσκευών Bluetooth χωρίς τη χρήση καλωδίων. Οι συσκευές
που μπορούν να χρησιμοποιήσουν αυτή τη τεχνολογία περιλαμβάνουν
υπολογιστές, περιφερειακές συσκευές υπολογιστών και smartphone.
Ο δέκτης και το μικρόφωνο είναι ρυθμισμένα από το εργοστάσιο να ˎ ˎ
επικοινωνούν μεταξύ τους. Επομένως, λειτουργίες που συνήθως απαιτούνται για
συσκευές Bluetooth όπως η ζεύξη και η εισαγωγή κωδικού δεν είναι απαραίτητες.
Η επικοινωνία δεν είναι εφικτή μεταξύ ενός δέκτη και ενός μικροφώνου που δεν
πουλήθηκαν ως ζεύγος, μεταξύ πολλαπλών μικροφώνων, ή οποιασδήποτε άλλης
συσκευής Bluetooth όπως ένα smartphone, ένας υπολογιστής, κ.λπ.
Σημειώσεις
Αυτό το ασύρματο μικρόφωνο μπορεί να επηρεαστεί από τις ακόλουθες ˎ ˎ
συνθήκες.
Όταν υπάρχουν εμπόδια όπως άνθρωποι, μεταλλικά αντικείμενα, τοίχοι, ή ˋ
ανακλαστικές επιφάνειες μεταξύ του μπροστινού μέρους του δέκτη και του
μικροφώνου.
Όταν γίνεται χρήση εντός περιβάλλοντος με ασύρματο δίκτυο LAN, κοντά σε ˋ
πολλές συσκευές Bluetooth που λειτουργούν, κοντά σε φούρνο μικροκυμάτων
που βρίσκεται σε λειτουργία, ή όπου υπάρχουν ηλεκτρομαγνητικά κύματα.
Αν το μικρόφωνο είναι τοποθετημένο σε κοντινή απόσταση με την κάμερα, ˎ ˎ
μπορεί να εγγραφούν παρεμβολές ραδιοσυχνοτήτων ή θόρυβος. Κρατάτε το
μικρόφωνο τουλάχιστον 1 m μακριά από την κάμερα κατά τη διάρκεια της
χρήσης.
Αν υπάρχει θόρυβος ή δεν υπάρχει ήχος εξαιτίας επιδείνωσης της επικοινωνίας, η ˎ ˎ
λυχνία στο δέκτη αναβοσβήνει γρήγορα με μπλε χρώμα. Φροντίστε η απόσταση
μεταξύ των συσκευών να μην είναι πολύ μακριά και να μην υπάρχουν εμπόδια
ανάμεσα τους. Συνεχίστε τη χρήση όταν η λυχνία είναι σταθερά αναμμένη με
μπλε χρώμα.
Σημειώσεις σχετικά με τη χρήση
Μην επιτρέψετε την εισροή υγρού ή ξένου αντικειμένου στο περίβλημα. ˎ ˎ
Μην αποσυναρμολογείτε ή τροποποιείτε το ασύρματο μικρόφωνο. ˎ ˎ
Μη χρησιμοποιείτε αυτό το ασύρματο μικρόφωνο σε ιατρικό ίδρυμα όπως ˎ ˎ
νοσοκομείο, κοντά σε ιατρική ηλεκτρική συσκευή, εντός αεροπλάνου, ή σε
περίπτωση που υπάρξει παρεμβολή ραδιοσυχνοτήτων με άλλες συσκευές. Η
ενέργεια ραδιοσυχνοτήτων που εκπέμπεται από αυτό το ασύρματο μικρόφωνο
μπορεί να επηρεάσει άλλες συσκευές και να προκληθεί ατύχημα.
Για την προστασία του συνδέσμου από βλάβη κατά τη μεταφορά του δέκτη, ˎ ˎ
αφαιρέστε το δέκτη από την κάμερα, τοποθετήστε το προστατευτικό κάλυμμα
συνδέσμου στο δέκτη και τοποθετήστε τον στην παρεχόμενη θήκη μεταφοράς.
Μην ακουμπάτε το σύνδεσμο του δέκτη. ˎ ˎ
Η μονάδα αυτή είναι ένα όργανο ακριβείας. Μην την πετάτε κάτω, χτυπάτε ή ˎ ˎ
υποβάλετε σε υπερβολικούς κραδασμούς.
Διατηρείτε αυτή τη μονάδα μακριά από υψηλές θερμοκρασίες και υγρασία. ˎ ˎ
Κατά τη χρήση αυτής της μονάδας σε εξωτερικούς χώρους, προσέξτε να μη ˎ ˎ
βραχεί με βροχή ή θαλασσινό νερό.
Μην κρατάτε την κάμερα μόνο από το δέκτη. Ο δέκτης μπορεί να υποστεί βλάβη ˎ ˎ
ή μπορεί να πέσει η κάμερα.
Οι συσκευές ασύρματης επικοινωνίας μπορούν να χρησιμοποιηθούν μόνο σε ˎ ˎ
χώρες ή περιοχές όπου έχει αποκτηθεί πιστοποίηση.
Αν το ακουστικό τοποθετηθεί κοντά στο μικρόφωνο (μονάδα λήψης ήχου) κατά ˎ ˎ
τη διάρκεια της εγγραφής, μπορεί να παρουσιαστεί μικροφωνισμός (ακουστική
ανάδραση). Αν συμβεί αυτό, τοποθετήστε το ακουστικό όσο γίνεται πιο μακριά
από το μικρόφωνο, ή μειώστε την ένταση του ακουστικού.
Αν ακουμπήσετε το μικρόφωνο κατά τη διάρκεια της εγγραφής, θα ηχογραφηθεί ˎ ˎ
θόρυβος. Προσέξτε να μην ακουμπήσετε το μικρόφωνο με τα χέρια σας ή
οτιδήποτε άλλο.
Όταν χρησιμοποιείτε το μικρόφωνο σε χαμηλή θερμοκρασία, η απόδοση της ˎ ˎ
μπαταρίας μειώνεται σε σύγκριση με τη χρήση σε φυσιολογική θερμοκρασία
(25 °C) με αποτέλεσμα ο χρόνος λειτουργίας να γίνεται συντομότερος.
Μην εκθέτετε τις μπαταρίες σε υπερβολική θερμότητα όπως το άμεσο φως του ˎ ˎ
ήλιου, φωτιά και άλλα.
Για να μην εκπέμπετε ραδιοκύματα
Σε μέρος όπου η χρήση ραδιοκυμάτων απαγορεύεται, όπως σε ένα αεροπλάνο ˎ ˎ
κατά την απογείωση και προσγείωση, απενεργοποιήστε αυτή τη μονάδα.
Σχετικά με τα εμπορικά σήματα
Τα εμπορικά σήματα Bluetooth αποτελούν ιδιοκτησία του κατόχου τους και ˎ ˎ
χρησιμοποιούνται από τη Sony Corporation κατόπιν άδειας.
Όλα τα άλλα ονόματα προϊόντων που αναφέρονται στο παρόν ενδέχεται να ˎ ˎ
αποτελούν εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων εταιρειών
τους. Επίσης, οι ενδείξεις
™
και
®
δεν αναφέρονται σε κάθε περίπτωση σε αυτό το
εγχειρίδιο.
Σχετικά με το διακόπτη Λειτουργίας
Οι παρακάτω λειτουργίες είναι διαθέσιμες. Επιλέξτε μια από αυτές ενεργοποιώντας
το διακόπτη Τροφοδοσίας/Λειτουργίας στο δέκτη, και κατόπιν ξεκινήστε την
εγγραφή.
Λειτουργία SINGLE ˎ ˎ
Εγγράφεται μόνο ο ήχος που λαμβάνεται από το μικρόφωνο.
Το μικρόφωνο λαμβάνει μονοφωνικά τόσο το υποκείμενο όσο και τον
περιβάλλοντα ήχο εξίσου καθαρά, ακόμα και όταν η κάμερα βρίσκεται μακριά
από το μικρόφωνο.
Λειτουργία 5.1ch MIX ˎ ˎ
Όταν χρησιμοποιείται με κάμερα συμβατή με εγγραφή 5,1 καναλιών, αυτή η
μονάδα λειτουργεί ως το κεντρικό μικρόφωνο της εγγραφής 5,1 καναλιών. Ο
φυσικός ήχος γύρω από το μικρόφωνο και την κάμερα μπορεί να εγγραφεί με
εγγραφή 5,1 καναλιών με αυτή τη μονάδα.
Λειτουργία MONO MIX ˎ ˎ
Ο ήχος που λαμβάνεται τόσο από το μικρόφωνο όσο και από την κάμερα
εγγράφεται μονοφωνικά.
(Αν ο δέκτης και το μικρόφωνο κάνουν λήψη του ίδιου ήχου, μπορεί να
παρουσιαστεί αντίλαλος ή κοφτός θόρυβος. Όταν χρησιμοποιείτε κάμερα που
υποστηρίζει εγγραφή 5,1 καναλιών, συνιστάται να χρησιμοποιείτε αυτή τη
μονάδα σε λειτουργία 5.1ch MIX.)
Σε κάθε μια από τις τρεις λειτουργίες, μπορείτε να ακούσετε τον ήχο γύρω από το
δέκτη από τη πλευρά του μικροφώνου και γύρω από το μικρόφωνο από τη πλευρά
του δέκτη, συνδέοντας τα ακουστικά ενώ είναι συνδεδεμένα για επικοινωνία. Το
άτομο που εγγράφει τη σκηνή με την κάμερα μπορεί λοιπόν να επικοινωνεί με το
υποκείμενο που κρατάει το μικρόφωνο ακόμα και αν βρίσκονται μακριά μεταξύ
τους.
Σημειώσεις
Ανάλογα με την κάμερα, μπορεί να είναι διαθέσιμη μόνο η "λειτουργία SINGLE"
και η "λειτουργία MONO MIX". Επισκεφτείτε την τοποθεσία Web της Sony για
περισσότερες πληροφορίες.
Αν ρυθμίσετε αυτή τη μονάδα σε λειτουργία που δεν είναι συμβατή με την κάμερά
σας, μπορεί να εμφανιστεί ένα μήνυμα σφάλματος στην οθόνη της κάμερας. Αν
συμβεί αυτό, ρυθμίστε αυτή τη μονάδα σε μια συμβατή λειτουργία.

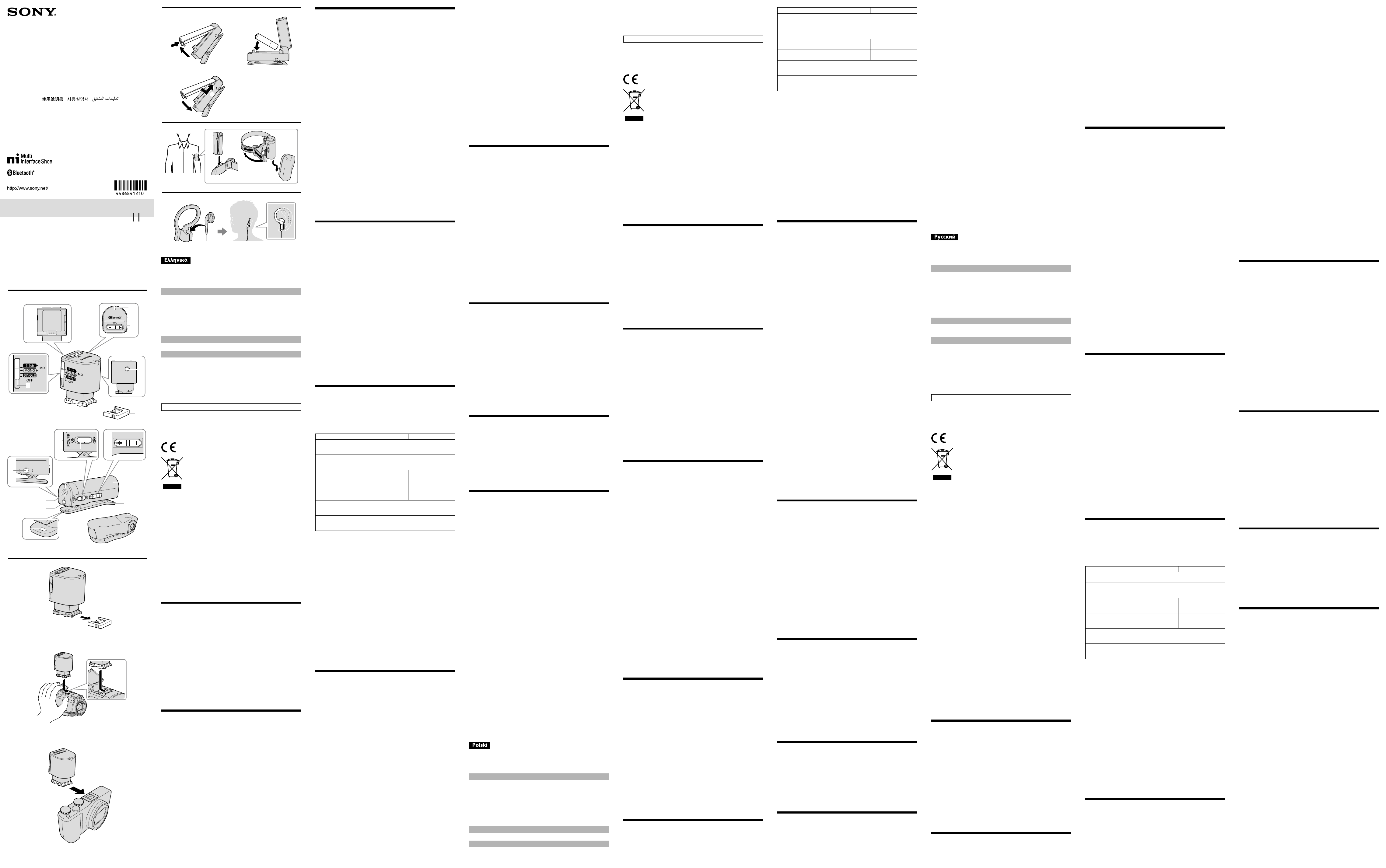

Προσδιορισμός των μερών (βλ. εικόνα )
Δέκτης (βλ. εικόνα -1)
ˎΕσωτερικό μικρόφωνο
ˎΔιακόπτης Τροφοδοσίας/Λειτουργίας
ˎΥποδοχή πολλαπλών διασυνδέσεων
ˎΛυχνία
Η λυχνία ανάβει, αναβοσβήνει ή σβήνει ανάλογα με την κατάσταση των
συσκευών και την επικοινωνία, όπως περιγράφεται παρακάτω.
Κατάσταση Δέκτης Μικρόφωνο
Αμέσως μετά την
ενεργοποίηση του δέκτη
και του μικροφώνου
Αναβοσβήνει αργά με μπλε χρώμα
(κατάσταση αναμονής)
Επιτεύχθηκε επικοινωνία
και μπορεί να εγγραφεί
ήχος καθαρά
Ανάβει με μπλε χρώμα
Απενεργοποίηση του
δέκτη ή της κάμερας Σβήνει
Αναβοσβήνει αργά με μπλε
χρώμα
(κατάσταση αναμονής)
Απενεργοποίηση του
μικροφώνου
Αναβοσβήνει αργά με μπλε
χρώμα
(κατάσταση αναμονής)
Σβήνει
Διακεκομμένος ήχος
εξαιτίας κακής κατάστασης
επικοινωνίας
Αναβοσβήνει γρήγορα με μπλε χρώμα
Όταν η στάθμη
της μπαταρίας του
μικροφώνου είναι χαμηλή
Αναβοσβήνει με κόκκινο χρώμα
Αντικαταστήστε γρήγορα την μπαταρία του
μικροφώνου με μια νέα μπαταρία.
ˎΚουμπί έντασης ήχου +/–
ˎΥποδοχή ακουστικού
Ο ήχος που λαμβάνεται από το μικρόφωνο μπορεί να παρακολουθηθεί.
ˎΠροστατευτικό κάλυμμα συνδέσμου
Μικρόφωνο (βλ. εικόνα -2)
ˎΔιακόπτης Τροφοδοσίας
Για την αποφυγή εξάντλησης της μπαταρίας, απενεργοποιήστε το διακόπτη
Τροφοδοσίας όταν δεν το χρησιμοποιείτε.
ˎΥποδοχή ακουστικού
Ο ήχος που λαμβάνεται από το δέκτη μπορεί να παρακολουθηθεί.
ˎΛυχνία (βλ. πίνακα στο )
ˎΕσωτερικό μικρόφωνο
ˎΥποδοχή εξωτερικού μικροφώνου
ˎΟπή για λουράκι
Μπορείτε να προσαρτήσετε το λουράκι κ.λπ. (δεν παρέχεται) στο μικρόφωνο.
Χρησιμοποιήστε το ανάλογα με τις ανάγκες σας.
ˎΚουμπί έντασης ήχου +/–
ˎΚαπάκι θήκης μπαταρίας
ˎΚλιπ
Χρησιμοποιήστε το για να προσαρτήσετε το μικρόφωνο σε ρούχα ή στην
παρεχόμενη περιχειρίδα.
Το μικρόφωνο μπορεί να τοποθετηθεί στο γραφείο, κ.λπ., χρησιμοποιώντας το
κλιπ ως βάση.
ˎΑντιανεμική προστασία
Τοποθετήστε την επάνω στο μικρόφωνο για να μειώσετε το θόρυβο κρότου που
προκαλείται από την αναπνοή ή από δυνατό αέρα.
Προσάρτηση του ασύρματου μικροφώνου
Δέκτης (βλ. εικόνα )
Φροντίστε να απενεργοποιήσετε το δέκτη και την κάμερα όταν προσαρτάτε το
δέκτη στην κάμερα ή όταν αφαιρείτε το δέκτη από την κάμερα.
1 Αφαιρέστε το προστατευτικό κάλυμμα συνδέσμου από το δέκτη.
(βλ. εικόνα -1)
2 Προσαρτήστε το δέκτη όπως απεικονίζεται στην εικόνα -2 ή -3
ανάλογα με το σχήμα του πέδιλου πολλαπλών διασυνδέσεων της
κάμερας σας.
Για αποσύνδεση του δέκτη ˎ
Ολισθήστε το δέκτη προς την αντίθετη κατεύθυνση από όταν τον
προσαρτήσατε.
Σημειώσεις
Εισαγάγετε σταθερά το δέκτη έως το τέρμα στο πέδιλο πολλαπλών διασυνδέσεων
της κάμερας.
Μικρόφωνο (βλ. εικόνα )
Πριν από την προσάρτηση ˎ
Ετοιμάστε μια μπαταρία (προαιρετικό).
Χρησιμοποιήστε μια αλκαλική μπαταρία ξηρού τύπου μεγέθους ΑΑΑ ή μια
μπαταρία Ni-MH μεγέθους ΑΑΑ.
Συνιστώνται μπαταρίες της Sony. Αυτή η συσκευή μπορεί να μην προσφέρει την
καλύτερη απόδοση με μπαταρίες άλλων κατασκευαστών.
1 Ενώ πιέζετε το κάτω μέρος του καπακιού της θήκης μπαταρίας ,
σηκώστε το καπάκι και αφαιρέστε το . (βλ. εικόνα -1)
2 Τοποθετήστε την μπαταρία στη θήκη σωστά ακολουθώντας την
ένδειξη πολικότητας στο εσωτερικό. (βλ. εικόνα -2)
3 Τοποθετήστε την πλευρά - του καπακιού της θήκης της μπαταρίας
πρώτα, και στη συνέχεια κλείστε την πλευρά +. (βλ. εικόνα -3)
Σημειώσεις
Φροντίστε να επιβεβαιώσετε τους πόλους  της μπαταρίας. Η τοποθέτηση
της μπαταρίας με τους πόλους σε λάθος κατεύθυνση μπορεί να προκαλέσει
διαρροή ή ρήξη.
Προσάρτηση σε ρούχα κ.λπ. ˎ
Προσαρτήστε το μικρόφωνο σε μια επιστήθια τσέπη, κ.λπ., με το κλιπ.
Προσαρτήστε το μικρόφωνο σε θέση η οποία είναι κατάλληλη για την τοποθεσία
εγγραφής, και η οποία παρέχει τον καλύτερο ήχο ενώ παρακολουθείτε μέσα από
το ακουστικό που είναι συνδεδεμένο στο δέκτη (όπως περιγράφεται αργότερα).
Σημειώσεις
Αν χρησιμοποιείτε μια ιατρική ηλεκτρική συσκευή όπως ένας βηματοδότης, μην
προσαρτάτε το μικρόφωνο στα ρούχα σας, όπως στην επιστήθια τσέπη ή σε
εσωτερική τσέπη. Η χρήση του μικροφώνου κοντά σε ιατρική συσκευή μπορεί να
την επηρεάσει δυσμενώς.
Χρήση της περιχειρίδας (βλ. εικόνα
ˎ )
Προσαρτήστε το μικρόφωνο με το κλιπ στην περιχειρίδα και στη συνέχεια
φορέστε την περιχειρίδα στο χέρι σας.
Χρήση του άγκιστρου ακουστικού (βλ. εικόνα
ˎ )
Αν το ακουστικό βγαίνει πολύ εύκολα όταν χρησιμοποιείται από παιδί ή κάποιον
με μικρά αυτιά, δοκιμάστε να χρησιμοποιήσετε το άγκιστρο ακουστικού.
Προσαρτήστε το ακουστικό στο άγκιστρο ακουστικού όπως απεικονίζεται
(βλ. εικόνα -1).
Κρεμάστε το άγκιστρο ακουστικού στο αυτί και ρυθμίστε τη θέση του
ακουστικού ώστε να βρίσκεται κοντά στον ακουστικό πόρο. (Στην εικόνα -2
φαίνεται όταν είναι προσαρτημένο στο αριστερό αυτί.)
Χρήση του εξωτερικού μικροφώνου (πωλείται ξεχωριστά)
ˎ
Με απενεργοποιημένο το μικρόφωνο, συνδέστε το εξωτερικό μικρόφωνο στην
υποδοχή εξωτερικού μικροφώνου του μικροφώνου.
Το εσωτερικό μικρόφωνο απενεργοποιείται αυτόματα και εγγράφεται ο ήχος που
λαμβάνεται από το εξωτερικό μικρόφωνο.
Χρησιμοποιήστε ένα εξωτερικό μικρόφωνο συμβατό με τη βυσματική
τροφοδοσία. Το εξωτερικό μικρόφωνο τροφοδοτείται από αυτή τη μονάδα.
Χρήση του ασύρματου μικροφώνου
1 Ενεργοποιήστε την κάμερα και ρυθμίστε την σε κατάσταση
αναμονής.
2 Σύρετε το διακόπτη Τροφοδοσίας/Λειτουργίας του δέκτη για να
επιλέξετε την επιθυμητή λειτουργία και να ενεργοποιήσετε το
μικρόφωνο.
Αμέσως μετά την ενεργοποίηση του διακόπτη Τροφοδοσίας/Λειτουργίας του
δέκτη και του διακόπτη Τροφοδοσίας του μικροφώνου, οι λυχνίες και των δύο
συσκευών αρχίζουν να αναβοσβήνουν αργά με μπλε χρώμα, υποδεικνύοντας ότι
οι συσκευές προσπαθούν να ανιχνεύσουν, να συνδεθούν, και να πιστοποιήσουν
η μία την άλλη. Όταν η σύνδεση πραγματοποιηθεί, και η κάμερα είναι έτοιμη για
εγγραφή καθαρού ήχου, η λυχνία της κάθε συσκευής ανάβει με μπλε χρώμα.
3 Βεβαιωθείτε ότι η λυχνία στο δέκτη είναι αναμμένη, και πατήστε το
κουμπί εκκίνησης εγγραφής στην κάμερα.
Σημειώσεις
Αν ο διακόπτης Τροφοδοσίας/Λειτουργίας του δέκτη ενεργοποιηθεί ενώ γίνεται ˎ ˎ
εγγραφή, η λειτουργία μπορεί να μην αλλάξει, ή μπορεί να υπάρξει θόρυβος
ή καθόλου ήχος. Σταματήστε την εγγραφή και ενεργοποιήστε το διακόπτη
Τροφοδοσίας/Λειτουργίας.
Για την αποφυγή της πιθανότητας λήψης του ηχητικού σήματος (BEEP) στην ˎ ˎ
αρχή μιας εγγραφής από αυτή τη μονάδα, συνιστάται να ρυθμίσετε το [BEEP]
στη θέση [OFF] στην κάμερά σας. Για περαιτέρω λεπτομέρειες, ανατρέξτε στις
οδηγίες λειτουργίας της κάμεράς σας.
Όταν χρησιμοποιείτε αυτή τη μονάδα στη λειτουργία MONO MIX, αν ο δέκτης ˎ ˎ
και το μικρόφωνο κάνουν λήψη του ίδιου ήχου, προκαλείται αντίλαλος ή κοφτός
θόρυβος. Τοποθετήστε το μικρόφωνο πιο μακριά από το δέκτη ώστε να μη
λαμβάνει τον ίδιο ήχο.
Αν το μικρόφωνο απενεργοποιηθεί ή ο δέκτης και το μικρόφωνο δεν είναι ˎ ˎ
συνδεδεμένα όταν ξεκινάτε μια εγγραφή, μπορεί εγγραφεί θόρυβος ή καθόλου
ήχος. Βεβαιωθείτε ότι οι λυχνίες του δέκτη και του μικροφώνου είναι αναμμένες
με μπλε χρώμα και ότι έχει επιτευχθεί σύνδεση, και στη συνέχεια ξεκινήστε την
εγγραφή.
Παρακολούθηση του ήχου μέσω ενός ακουστικού
Ο ήχος που λαμβάνεται από το μικρόφωνο μπορεί να ακουστεί συνδέοντας το ˎ ˎ
ακουστικό στην υποδοχή ακουστικού του δέκτη. Ο ήχος που λαμβάνεται από το
δέκτη μπορεί να ακουστεί συνδέοντας το ακουστικό στην υποδοχή ακουστικού
του μικροφώνου. (Ο ήχος που λαμβάνεται από το εσωτερικό μικρόφωνο της
κάμερας ή από το εσωτερικό μικρόφωνο του δέκτη (οι ήχοι που πραγματικά
εγγράφονται) σε λειτουργία 5.1ch MIX και MONO MIX δεν μπορούν να
παρακολουθηθούν μέσω της υποδοχής ακουστικού του δέκτη. Μόνο ο ήχος που
λαμβάνεται από το μικρόφωνο μπορεί να παρακολουθηθεί.)
Η ένταση ήχου του ακουστικού μπορεί να ρυθμιστεί με τα ˎ ˎ  και  του κουμπιού
έντασης ήχου +/– . (Η ένταση του εγγεγραμμένου ήχου δεν μπορεί να αλλάξει
με αυτό το κουμπί.) Όταν πατηθεί σύντομα, το επίπεδο αλλάζει κατά ένα βήμα.
Όταν πατηθεί παρατεταμένα, το επίπεδο συνεχίζει να αλλάζει. Όταν κάνετε
ρύθμιση κατά τη διάρκεια εγγραφής, ένας ήχος κλικ εγγράφεται όταν πατάτε
αυτό το κουμπί. Είτε ρυθμίστε τον ήχο πριν από την εγγραφή, είτε πατήστε
παρατεταμένα το κουμπί έτσι ώστε ο ήχος κλικ να μην εγγραφεί πολύ.
Αυτό το ασύρματο μικρόφωνο επεξεργάζεται και εκπέμπει ήχο ψηφιακά, με ˎ ˎ
αποτέλεσμα μια μικρή καθυστέρηση ανάμεσα στον πραγματικό ήχο και τον
εγγεγραμμένο (παρακολουθούμενο) ήχο. Ως αποτέλεσμα, όταν παρακολουθείτε
μέσω ακουστικού, μπορεί να ακουστεί αντίλαλος. Παρομοίως, κατά την προβολή
εικόνων με ήχο που έχει εγγραφεί με αυτό το ασύρματο μικρόφωνο μπορεί
επίσης να παρουσιαστεί αυτή η καθυστέρηση. Ωστόσο, αυτό δεν αποτελεί
δυσλειτουργία.
Αντιμετώπιση προβλημάτων
Το μικρόφωνο και ο δέκτης δεν μπορούν να συνδεθούν μέσω Bluetooth. ˎ ÿ
Αυτή η μονάδα συνδέεται μέσω ραδιοκυμάτων. Βεβαιωθείτε ότι δεν υπάρχουν ‚
αντικείμενα γύρω από αυτή τη μονάδα που να εμποδίζουν τα ραδιοκύματα.
Χρησιμοποιείτε το μικρόφωνο και το δέκτη κοντά μεταξύ τους. ‚
Χρησιμοποιείτε το μικρόφωνο σε κάθετη θέση. ‚
Η λειτουργία που έχει επιλεγεί με το διακόπτη Τροφοδοσίας/Λειτουργίας ˎ ÿ
του δέκτη δεν λειτουργεί σωστά.
Όταν ο διακόπτης Τροφοδοσίας/Λειτουργίας του δέκτη είναι ρυθμισμένος ˎ ÿ
σε μια συγκεκριμένη λειτουργία (λειτουργία 5.1ch MIX), εμφανίζεται η
ένδειξη [CAUTION] στην οθόνη της κάμερας.
Ακόμα και αν η κάμερά σας έχει πέδιλο πολλαπλών διασυνδέσεων, ενδέχεται ‚
να μην μπορείτε να το χρησιμοποιήσετε με αυτή τη μονάδα ή κάποιες
λειτουργίες ενδέχεται να μη λειτουργούν. Επισκεφτείτε την τοποθεσία Web
της Sony για περισσότερες πληροφορίες.
Προδιαγραφές
Ασύρματη επικοινωνία
Σύστημα επικοινωνίας Προδιαγραφή Bluetooth Έκδ. 3.0
Έξοδος Προδιαγραφή Bluetooth Κλάσης ισχύος 1
Κύριο συμβατό προφίλ Bluetooth
Προφίλ προηγμένης διανομής ήχου, προφίλ
απομακρυσμένου ελέγχου ήχου εικόνας
Απόσταση λειτουργίας* Έως 100 m
* Αυτή είναι η κατά προσέγγιση απόσταση
επικοινωνίας όταν το μικρόφωνο βρίσκεται σε
όρθια θέση και στραμμένο απευθείας στο δέκτη.
Εξαρτάται από την περιοχή εγγραφής, όπως αν
υπάρχουν εμπόδια ή ανακλαστικές επιφάνειες
ανάμεσα στις συσκευές Bluetooth, τις συνθήκες
ραδιοκυμάτων, κ.λπ.
Δέκτης
Σύστημα μικροφώνου Μονοφωνικό, μη κατευθυντικό
Απαιτήσεις τροφοδοσίας Παροχή μέσω πέδιλου πολλαπλών διασυνδέσεων
(Περίπου 3,6 V έως 8,4 V)
Κατανάλωση ρεύματος Περίπου 0,3 W
Διαστάσεις (Περίπου) (π/υ/β) 27 mm × 38 mm × 29 mm
Μάζα Περίπου 17 g
Μικρόφωνο (πομπός)
Σύστημα μικροφώνου Μη κατευθυντικό
Απαιτήσεις τροφοδοσίας Μια αλκαλική μπαταρία** ξηρού τύπου 1,5 V ΑΑΑ
ή μια μπαταρία** Ni-MH 1,2 V ΑΑΑ
** Η μπαταρία δεν συμπεριλαμβάνεται. Δεν πρέπει
να χρησιμοποιηθεί μπαταρία μαγγανίου ξηρού
τύπου.
Κατανάλωση ρεύματος Περίπου 0,3 W
Απόκριση συχνότητας 300 Hz - 9.000 Hz
Χρόνος συνεχούς λειτουργίας Περίπου 3 ώρες
(Με αλκαλική μπαταρία ξηρού τύπου της Sony
στους 25 °C)
Όταν πραγματοποιείται χρήση σε χαμηλή
θερμοκρασία, ο χρόνος λειτουργίας με αλκαλική
μπαταρία ξηρού τύπου μειώνεται. Συνιστάται χρήση
μπαταρίας Ni-MH.
Διαστάσεις (Περίπου) (π/υ/β) 19 mm × 66 mm × 30 mm
Μάζα Περίπου 19 g (χωρίς την μπαταρία)
Δέκτης/μικρόφωνο (πομπός)
Θερμοκρασία λειτουργίας 5 °C έως 40 °C
Θερμοκρασία αποθήκευσης –20 °C έως +60 °C
Περιεχόμενα αντικείμενα
Δέκτης (ECM-W1M(R)) (1), Μικρόφωνο (πομπός) (ECM-W1M(T)) (1),
Αντιανεμική προστασία (1), Θήκη μεταφοράς (1), Περιχειρίδα (1), Ακουστικό (2),
Άγκιστρο ακουστικού (1), Προστατευτικό κάλυμμα συνδέσμου (1), Σύνολο έντυπης
τεκμηρίωσης
Ο σχεδιασμός και οι προδιαγραφές υπόκεινται σε αλλαγή χωρίς προειδοποίηση.
Przed pierwszym użyciem urządzenia należy dokładnie przeczytać niniejszą
instrukcję i zachować ją na przyszłość.
Środki ostrożności
Tabliczka znamionowa znajduje się pod uchwytem mikrofonu. ˎ ˎ
OSTRZEŻENIE
Aby zmniejszyć ryzyko porażenia prądem elektrycznym,
1) należy chronić urządzenie przed deszczem i wilgocią
2) na urządzeniu nie wolno stawiać przedmiotów wypełnionych cieczami, np.
wazonów.
Nie należy narażać baterii na wysokie temperatury, na przykład bezpośrednie
światło słoneczne, ogień itp.
Przechowywać z dala od zasięgu małych dzieci, aby nie dopuścić do przypadkowego
połknięcia.
UWAGA
Nadmierne ciśnienie dźwięku w słuchawkach może spowodować utratę słuchu.
Regulacje prawne
Kraje i regiony
Produkt może być używany w kraju lub regionie, w którym został zakupiony.
Urządzenie zostało zatwierdzone do użytku w wyznaczonym kraju lub regionie.
Korzystanie z urządzenia ze zdjętą naklejką zatwierdzającą może podlegać karze na
mocy prawa.
Należy używać akumulatora określonego typu.
Użycie innego akumulatora może grozić pożarem lub obrażeniami.
Dotyczy klientów z Europy
Należy zapoznać się z instrukcjami obsługi.
Niniejszym Sony Corporation oświadcza, że mikrofon bezprzewodowy ECM-
W1M jest zgodny z zasadniczymi wymaganiami oraz innymi stosownymi
postanowieniami Dyrektywy 1999/5/WE. Szczegółowe informacje znaleźć można
pod następującym adresem URL: http://www.compliance.sony.de/
Pozbywanie się zużytego sprzętu (stosowane w krajach Unii
Europejskiej i w pozostałych krajach europejskich stosujących
własne systemy zbiórki)
Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt
nie może być traktowany jako odpad komunalny, lecz powinno się go
dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego
i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie
zużytego produktu zapobiega potencjalnym negatywnym wpływom
na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku
niewłaściwego zagospodarowania odpadów. Recykling materiałów pomaga chronić
środowisko naturalne.
W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego
produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego,
ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony
został ten produkt.
< Uwaga dla klientów w krajach stosujących dyrektywy UE >
Producent: Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japonia
Informacje o zgodności produktu z wymaganiami UE: Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Niemcy
Uwaga
Na obraz i dźwięk z urządzenia może wpływać pole elektromagnetyczne
o określonej częstotliwości.
Niniejszy produkt został przetestowany i uznany za zgodny z wymogami przepisów
EMC dotyczących używania kabli połączeniowych krótszych niż 3 metry.
Jeśli ładunki elektrostatyczne lub pola elektromagnetyczne spowodują przerwanie
przesyłania danych, należy uruchomić ponownie aplikację lub odłączyć, a następnie
ponownie podłączyć kabel komunikacyjny (USB itp.).
Charakterystyka
Mikrofon bezprzewodowy ECM-W1M (nazywany dalej „urządzeniem”)
współpracuje z aparatami/kamerami wyposażonymi w stopkę multiinterfejsową,
takimi jak kamera wideo Sony lub aparat cyfrowy z wymiennymi obiektywami
(nazywanymi dalej „aparatem/kamerą”).
Należy zapoznać się z instrukcją obsługi aparatu/kamery i sprawdzić, czy aparat/
kamera współpracuje ze stopką multiinterfejsową.
Nawet, jeśli aparat/kamera posiada stopkę multiinterfejsową, korzystanie z niej
z tym urządzeniem lub użycie niektórych funkcji może nie być możliwe. Więcej
informacji można znaleźć na stronie internetowej firmy Sony.
Ten mikrofon może czysto odbierać dźwięk z przedmiotów znajdujących się ˎ ˎ
daleko od aparatu/kamery.
Podczas używania mikrofonu z aparatem/kamerą współpracującą z funkcją ˎ ˎ
nagrywania 5,1ch mikrofon będzie dostarczał czysty i naturalnie brzmiący dźwięk
z kanału środkowego.
Mikrofon wykorzystuje technologię komunikacji bezprzewodowej Bluetooth. ˎ ˎ
Odbiornik zamontowany na aparacie/kamerze oraz mikrofon dla danego ˎ ˎ
przedmiotu (nadajnik, nazywany dalej „mikrofonem”) posiadają wejście na
mikrofon i na słuchawkę. Osoba nagrywająca scenę aparatem/kamerą może
komunikować się z przedmiotem, nawet jeśli znajduje się on daleko, i może
nagrywać dźwięk.
Technologia komunikacji bezprzewodowej Bluetooth®
Technologia komunikacji bezprzewodowej Bluetooth umożliwia komunikację ˎ ˎ
między różnymi urządzeniami Bluetooth bez potrzeby użycia kabli. Do urządzeń,
które wykorzystują wspomnianą technologię, należą komputery, urządzenia
peryferyjne komputera oraz smartfony.
Odbiornik i mikrofon są fabrycznie ustawione na komunikację ze sobą. ˎ ˎ
W związku z tym nie trzeba wykonywać czynności wymaganych zwykle dla
urządzeń Bluetooth, takich jak parowanie czy wprowadzanie klucza. Nie jest
możliwa komunikacja z odbiornikiem i mikrofonem, które nie są sprzedawane
w komplecie, z wieloma mikrofonami lub wszelkimi innymi urządzeniami
Bluetooth, takimi jak smartfon, komputer itp.
Uwagi
Mikrofon bezprzewodowy może działać gorzej w następujących przypadkach: ˎ ˎ
Kiedy między przednią częścią odbiornika a mikrofonem znajdują się ˋ
przeszkody, na przykład ludzie, metalowe przedmioty, ściany czy powierzchnie
odbijające światło.
W przypadku użycia w bezprzewodowej sieci LAN, w pobliżu wielu ˋ
działających urządzeń Bluetooth, w pobliżu działającej kuchenki mikrofalowej
lub w miejscu narażonym na obecność fal elektromagnetycznych.
Jeśli mikrofon zostanie umieszczony w niewielkiej odległości od aparatu/kamery, ˎ ˎ
mogą zostać nagrane zakłócenia częstotliwościowe i szumy. Mikrofon powinien
znajdować się co najmniej 1 m od używanego aparatu/kamery.
W przypadku szumów lub braku dźwięku w wyniku pogorszenia komunikacji, ˎ ˎ
lampka na odbiorniku zacznie szybko migać na niebiesko. Należy upewnić
się, że odległość między urządzeniami nie jest zbyt duża i nie ma między nimi
przeszkód. Można kontynuować korzystanie z urządzeń, kiedy lampka będzie
świecić stale na niebiesko.
Uwagi dotyczące użytkowania
Nie dopuszczać, by do obudowy dostały się ciała obce lub płyny. ˎ ˎ
Nie demontować ani nie modyfikować mikrofonu bezprzewodowego. ˎ ˎ
Nie używać mikrofonu bezprzewodowego w placówkach opieki medycznej, takich ˎ ˎ
jak szpital, w pobliżu elektrycznych urządzeń medycznych, w samolocie lub
w przypadku występowania zakłóceń radiowych pochodzących z innych
urządzeń. Fale radiowe emitowane przez ten mikrofon bezprzewodowy mogą
zakłócać działanie innych urządzeń, co może spowodować wypadek.
Aby zabezpieczyć złącze przed uszkodzeniem podczas przenoszenia odbiornika, ˎ ˎ
odłączyć odbiornik od aparatu/kamery, podłączyć nakładkę ochronną złącza do
odbiornika i włożyć je do załączonej torby.
Nie dotykać złącza odbiornika. ˎ ˎ
Urządzenie jest przyrządem precyzyjnym. Nie należy go upuszczać, uderzać ani ˎ ˎ
narażać na nadmierne wstrząsy.
Nie przechowywać urządzenia w miejscach o wysokiej temperaturze lub ˎ ˎ
wilgotności.
Korzystając z urządzenia na zewnątrz uważać, aby nie zamoczyć go na deszczu lub ˎ ˎ
przy zbiornikach wodnych.
Nie trzymać aparatu/kamery za odbiornik. Odbiornik może zostać uszkodzony, ˎ ˎ
a aparat/kamera może spaść.
Urządzeń wykorzystujących komunikację bezprzewodową można używać tylko ˎ ˎ
w krajach i regionach, dla których uzyskano uwierzytelnienie.
Jeśli słuchawka znajdzie się w pobliżu mikrofonu (urządzenia odbierającego ˎ ˎ
dźwięk) podczas nagrywania, może wystąpić efekt buczenia (sprzężenie
akustyczne). W takim przypadku słuchawkę należy umieścić dalej od mikrofonu
lub należy zmniejszyć głośność słuchawki.
W przypadku dotknięcia mikrofonu podczas nagrywania na nagraniu będzie ˎ ˎ
słyszalne zakłócenie. Uważać, by nie dotykać mikrofonu rękoma ani żadnym
przedmiotem.
W przypadku używania mikrofonu w niskiej temperaturze wydajność baterii/ ˎ ˎ
akumulatora jest mniejsza niż w normalnej temperaturze (25 °C), dlatego czas
eksploatacji ulega skróceniu.
Nie narażać baterii/akumulatora na działanie zbyt wysokiej temperatury ˎ ˎ
emitowanej np. przez światło słoneczne, ogień itp.
Aby nie emitować fal radiowych
W miejscach, w których użycie fal radiowych jest zakazane, na przykład na ˎ ˎ
pokładzie samolotu podczas startu i lądowania, należy wyłączyć zasilanie
urządzenia.
Znaki towarowe
Znaki handlowe Bluetooth należą do ich właściciela i są używane przez Sony ˎ ˎ
Corporation w ramach licencji.
Wszystkie pozostałe nazwy produktów wymienione w niniejszej instrukcji ˎ ˎ
mogą być znakami towarowymi lub zarejestrowanymi znakami towarowymi
odpowiednich firm. W tej instrukcji nie są używane symbole
™
oraz
®
.
Przełącznik trybu pracy
Dostępne są poniższe tryby. Wybrać jeden z trybów za pomocą przełącznika
zasilania/trybu na odbiorniku i rozpocząć nagrywanie.
Tryb SINGLE ˎ ˎ
Nagrywany jest tylko dźwięk odbierany przez mikrofon.
Mikrofon odbiera jednostronnie i równie wyraźnie dźwięk przedmiotu
i otoczenia, nawet jeśli aparat/kamera znajduje się daleko od mikrofonu.
Tryb 5.1ch MIX ˎ ˎ
Podczas używania z aparatem/kamerą współpracującą z funkcją nagrywania
5,1ch mikrofon będzie pełnił rolę mikrofonu środkowego dla nagrywania 5.1
ch. Korzystając z funkcji nagrywania 5.1ch z tym urządzeniem można nagrywać
naturalnie brzmiący dźwięk z otoczenia mikrofonu i aparatu/kamery.
Tryb MONO MIX ˎ ˎ
Dźwięk odbierany przez mikrofon i aparat/kamerę jest nagrywany jednostronnie.
(Jeśli odbiornik i mikrofon odbierają ten sam dźwięk, może być słyszalne echo
lub ograniczanie sygnałów. W przypadku korzystania z aparatu/kamery z funkcją
nagrywania 5.1ch zalecamy użycie trybu 5.1ch MIX na mikrofonie.)
W każdym z tych trzech trybów można usłyszeć dźwięk wokół odbiornika po
stronie mikrofonu oraz wokół mikrofonu po stronie odbiornika, podłączając
słuchawki podczas połączenia umożliwiającego komunikację. Osoba nagrywająca
scenę aparatem/kamerą może komunikować się z przedmiotem, trzymając
mikrofon, nawet jeśli znajduje się w dużej odległości od niego.
Uwagi
W zależności od aparatu/kamery może być dostępny tylko „Tryb SINGLE” oraz
„Tryb MONO MIX”. Więcej informacji można znaleźć na stronie internetowej firmy
Sony.
W przypadku ustawienia mikrofonu na tryb, który nie współpracuje z używanym
aparatem/kamerą, na ekranie aparatu/kamery zostanie wyświetlony komunikat
o błędzie. W takim wypadku należy ustawić na mikrofonie tryb współpracujący.
Oznaczenie elementów (patrz rysunek )
Odbiornik (patrz rysunek -1)
ˎMikrofon wewnętrzny
ˎPrzełącznik zasilania/trybu
ˎStopka multiinterfejsowa
ˎLampka
Lampka świeci, miga lub gaśnie, odpowiednio do stanu urządzeń i komunikacji:
Stan Odbiornik Mikrofon
Zaraz po włączeniu
odbiornika i mikrofonu
Powoli miga na niebiesko (tryb gotowości)
Połączenie nawiązane,
można czysto nagrywać
dźwięk
Świeci na niebiesko
Wyłączanie odbiornika lub
aparatu/kamery
Gaśnie
Powoli miga na niebiesko
(tryb gotowości)
Wyłączanie mikrofonu Powoli miga na niebiesko
(tryb gotowości)
Gaśnie
Zakłócenia dźwięku
z powodu złego stanu
komunikacji
Szybko miga na niebiesko
Niski poziom baterii/
akumulatora w mikrofonie
Miga na czerwono
Szybko wymienić baterię/akumulator w mikrofonie na
nowy.
ˎPrzycisk głośności +/–
ˎWejście słuchawkowe
Można monitorować dźwięk odbierany przez mikrofon.
ˎNakładka ochronna złącza
Mikrofon (patrz rysunek -2)
ˎPrzełącznik zasilania
Aby nie dopuścić do rozładowania baterii/akumulatora, wyłączyć przełącznik
zasilania, kiedy mikrofon nie jest używany.
ˎWejście słuchawkowe
Można monitorować dźwięk odbierany przez odbiornik.
ˎLampka (patrz tabela w )
ˎMikrofon wewnętrzny
ˎWejście mikrofonu zewnętrznego
ˎZaczep na pasek
Do mikrofonu można przymocować pasek itp. (nie jest załączony w zestawie).
Używać w razie potrzeby.
ˎPrzycisk głośności +/–
ˎPokrywa komory baterii
ˎUchwyt
Służy do mocowania mikrofonu do ubrania lub załączonej opaski na ramię.
Używając uchwytu jako statywu, można umieścić mikrofon na biurku itp.
ˎOsłona przeciwwietrzna
Umieścić na mikrofonie w celu redukcji szumów spowodowanych przez silny
wiatr lub oddychanie.
Podłączanie mikrofonu bezprzewodowego
Odbiornik (patrz rysunek )
Przed podłączeniem odbiornika do aparatu/kamery lub odłączeniem odbiornika od
aparatu/kamery należy wyłączyć zasilanie odbiornika.
1 Zdjąć z odbiornika nakładkę ochronną złącza. (patrz rysunek -1)
2 Przymocować odbiornik, jak na rysunku -2 lub -3, w zależności
od kształtu stopki multiinterfejsowej używanego aparatu/kamery.
Odłączanie odbiornika ˎ
Przesunąć odbiornik w kierunku przeciwnym do podłączania.
Uwagi
Mocno wsunąć odbiornik do końca do stopki multiinterfejsowej aparatu/kamery.
Mikrofon (patrz rysunek )
Przed użyciem ˎ
Przygotować baterię/akumulator (opcja).
Użyć suchej baterii alkalicznej AAA lub akumulatora AAA Ni-MH.
Zalecamy użycie baterii/akumulatorów Sony. Wydajność pracy urządzenia może
być gorsza w przypadku użycia baterii/akumulatorów innych producentów.
1 Naciskając dolną część pokrywy komory baterii , podnieść
i zdjąć pokrywę . (Patrz rysunek -1)
2 Włożyć baterię/akumulator do komory, prawidłowo ustawiając
bieguny zgodnie z oznaczeniem wewnątrz. (Patrz rysunek -2)
3 Najpierw należy włożyć stronę - pokrywy komory baterii/
akumulatora, a następnie zamknąć stronę +. (Patrz rysunek -3)
Uwagi
Sprawdzić prawidłowe ustawienie biegunów  baterii/akumulatora.
Nieprawidłowe ustawienie biegunów baterii/akumulatora może spowodować
wyciek lub pęknięcie.
Podłączanie do ubrań itp.
ˎ
Przymocować mikrofon do kieszonki na piersi itp. za pomocą uchwytu.
Zamocować mikrofon w położeniu odpowiednim do miejsca nagrywania,
zapewniającym optymalny dźwięk sprawdzany przez słuchawkę podłączoną do
odbiornika (patrz opis poniżej).
Uwagi
W przypadku korzystania z urządzenia medycznego, takiego jak rozrusznik serca,
nie należy podłączać mikrofonu do odzieży, na przykład do kieszonki na piersi
lub kieszeni wewnętrznej. Użycie mikrofonu w pobliżu urządzenia medycznego
może pogorszyć jego działanie.
Użycie opaski na ramię (patrz rysunek
ˎ )
Podłączyć mikrofon za pomocą uchwytu do opaski na ramię, po czym założyć
opaskę na ramie.
Użycie zaczepu na słuchawkę (patrz rysunek
ˎ )
Jeśli słuchawka zbyt łatwo schodzi, gdy jest używana przez dziecko lub osobę
z małymi uszami, można użyć zaczepu na słuchawkę. Podłączyć słuchawkę do
zaczepu na słuchawkę, jak na rysunku (patrz rysunek -1).
Zawiesić ramię zaczepu na słuchawkę na uchu i ustawić go tak, by słuchawka
znajdowała się blisko ucha. (Na rysunku -2 zaczep na słuchawkę jest założony
na lewym uchu.)
Użycie mikrofonu zewnętrznego (dostępnego w oddzielnej sprzedaży)
ˎ
Wyłączyć zasilanie mikrofonu i podłączyć mikrofon zewnętrzny do wejścia
mikrofonu zewnętrznego na mikrofonie.
Mikrofon wewnętrzny automatycznie się wyłączy i nagrywany będzie dźwięk
odbierany przez mikrofon zewnętrzny.
Należy korzystać z wtykowego mikrofonu zewnętrznego. Mikrofon zewnętrzny
zasilany jest przez ten mikrofon.
Użycie mikrofonu bezprzewodowego
1 Włączyć zasilanie aparatu/kamery i ustawić ją w trybie gotowości.
2 Przesunąć przełącznik zasilania/trybu odbiornika, aby wybrać
pożądany tryb, i włączyć zasilanie mikrofonu.
Zaraz po włączeniu przełącznika zasilania/trybu odbiornika oraz przełącznika
zasilania mikrofonu lampki na obu urządzeniach zaczną powoli migać na
niebiesko, co oznacza, że oba urządzenia próbują się nawzajem wykryć, połączyć
i uwierzytelnić. Kiedy po ustanowieniu połączenia aparat/kamera będzie gotowa
do nagrywania czystego dźwięku, lampki na obu urządzeniach zaświecą się na
niebiesko.
3 Upewnić się, że lampka na odbiorniku się świeci, i nacisnąć przycisk
rozpoczęcia nagrywania na aparacie/kamerze.
Uwagi
Jeśli przełącznik zasilania/trybu na odbiorniku zostanie włączony podczas ˎ ˎ
nagrywania, tryb może się nie zmienić lub mogą wystąpić zakłócenia lub brak
dźwięku. Przełącznik zasilania/trybu należy ustawić po przerwaniu nagrywania.
Aby nie dopuścić do odbierania przez mikrofon dźwięku potwierdzającego ˎ ˎ
(BEEP/SYGNAŁ) na początku nagrywania, zalecamy ustawienie funkcji [BEEP]
w aparacie/kamerze na [OFF]. Szczegółowe informacje można znaleźć
w Instrukcji obsługi aparatu/kamery.
W przypadku korzystania z mikrofonu w trybie MONO MIX, jeśli odbiornik ˎ ˎ
i mikrofon odbierają ten sam dźwięk, może być słyszalne echo lub ograniczanie
sygnałów. Umieścić mikrofon dalej od odbiornika, aby nie odbierał tego samego
dźwięku.
Jeśli zasilanie mikrofonu zostanie wyłączone lub odbiornik i mikrofon nie będą ˎ ˎ
połączone podczas rozpoczęcia nagrywania, mogą zostać nagrane zakłócenia
lub brak dźwięku. Upewnić się, że lampki odbiornika i mikrofonu świecą się na
niebiesko i połączenie jest ustanowione, po czym rozpocząć nagrywanie.
Monitorowanie dźwięku przez słuchawkę
Dźwięk odbierany przez mikrofon można słyszeć przez słuchawkę podłączoną do ˎ ˎ
wejścia na słuchawkę w odbiorniku. Dźwięk odbierany przez odbiornik można
słyszeć przez słuchawkę podłączoną do wejścia na słuchawkę w mikrofonie.
(Dźwięku odbieranego przez mikrofon wewnętrzny aparatu/kamery lub mikrofon
wewnętrzny odbiornika (dźwięk nagrywany) w trybie 5.1ch MIX oraz MONO
MIX nie można monitorować przez wejście słuchawkowe odbiornika. Można
monitorować tylko dźwięk odbierany przez mikrofon.)
Głośność słuchawki można regulować za pomocą ˎ ˎ  oraz  na przycisku
głośności +/–. (Tym przyciskiem nie można zmienić głośności nagrywanego
dźwięku.) Szybkie naciśnięcie powoduje zmianę poziomu o jeden poziom.
Przytrzymanie przycisku powoduje stałe zmienianie poziomu. Jeśli regulacja
będzie wykonywana podczas nagrywania, zostanie nagrany dźwięk naciskania
przycisku. Dźwięk należy ustawić przed nagrywaniem lub przytrzymać przycisk
tak, by dźwięk naciskania przycisku został nagrany jak najciszej.
Mikrofon bezprzewodowy przetwarza i wysyła dźwięk cyfrowo, co powoduje ˎ ˎ
nieznaczne opóźnienie między dźwiękiem rzeczywistym a dźwiękiem
nagrywanym (monitorowanym). W związku z tym podczas monitorowania
dźwięku przez słuchawkę można usłyszeć efekt echa. Również podczas
przeglądania zdjęć z dźwiękiem nagranym za pomocą tego mikrofonu
bezprzewodowego może wystąpić efekt opóźnienia. Nie jest to jednak usterka.
Wykrywanie i rozwiązywanie problemów
Mikrofon i odbiornik nie mogą łączyć się za pomocą technologii Bluetooth. ˎ ÿ
Ten mikrofon łączy się za pomocą fal radiowych. Upewnić się, że żadne ‚
przedmioty wokół mikrofonu nie blokują fal radiowych.
Mikrofonu oraz odbiornika należy używać w bliskiej odległości od siebie. ‚
Mikrofonu należy używać w położeniu pionowym. ‚
Tryb wybrany za pomocą przełącznika zasilania/trybu na odbiorniku nie ˎ ÿ
działa prawidłowo.
Kiedy przełącznik zasilania/trybu na odbiorniku zostanie ustawiony ˎ ÿ
na dany tryb (tryb 5.1ch MIX), na ekranie aparatu/kamery wyświetlony
zostanie napis [CAUTION].
Nawet, jeśli aparat/kamera posiada stopkę multiinterfejsową, korzystanie ‚
z niej z tym mikrofonem lub użycie niektórych funkcji może nie być możliwe.
Więcej informacji można znaleźć na stronie internetowej firmy Sony.
Dane techniczne
Komunikacja bezprzewodowa
System komunikacji Specyfikacja Bluetooth wer. 3.0
Sygnał wyjściowy Klasa mocy Bluetooth 1
Główny profil współpracujący z Bluetooth
Profil zaawansowanej dystrybucji audio, profil
zdalnego sterowania audio/wideo
Zakres pracy* Do 100 m
* Jest to przybliżona odległość komunikacji, gdy
mikrofon jest ustawiony w pozycji pionowej
i skierowany bezpośrednio na odbiornik.
W zależności od miejsca nagrywania, przeszkód
lub powierzchni odbijającej światło pomiędzy
urządzeniami Bluetooth, fal radiowych itd.
Odbiornik
System mikrofonu Jednostronny, niekierunkowy
Zasilanie Dostarczane przez stopkę multiinterfejsową
(ok. 3,6 V do 8,4 V)
Zużycie mocy Ok. 0,3 W
Wymiary (ok.) (sz./wys./gł.) 27 mm × 38 mm × 29 mm
Waga Ok. 17 g
Mikrofon (nadajnik)
System mikrofonu Niekierunkowy
Zasilanie Jedna sucha bateria alkaliczna AAA 1,5 V** lub
jeden akumulator AAA Ni-MH 1,2 V**
** Bateria/akumulator nie został załączony. Nie
używać suchych baterii manganowych.
Zużycie mocy Ok. 0,3 W
Odpowiedź częstotliwościowa 300 Hz do 9 000 Hz
Ciągły czas pracy Ok. 3 godzin
(z suchą baterią alkaliczną Sony przy 25 °C)
W przypadku użycia w niskich temperaturach czas
pracy z suchą baterią alkaliczną będzie krótszy.
Zalecane jest wówczas użycie akumulatorów
niklowo-metalowo-wodorkowych.
Wymiary (ok.) (sz./wys./gł.) 19 mm × 66 mm × 30 mm
Waga Ok. 19 g (bez baterii/akumulatora)
Odbiornik/mikrofon (nadajnik)
Temperatura robocza 5 °C do 40 °C
Temperatura przechowywania –20 °C do +60 °C
W zestawie
Odbiornik (ECM-W1M(R)) (1), mikrofon (nadajnik) (ECM-W1M(T) (1), osłona
przeciwwietrzna (1), torba (1), opaska na ramię (1), słuchawka (2), zaczep na
słuchawkę (1), nakładka ochronna złącza (1), zestaw drukowanej dokumentacji
Konstrukcja i dane techniczne mogą ulec zmianie bez uprzedzenia.
Sony Europe Limited,
The Heights,
Brooklands,
Weybridge,
Surrey, KT130XW,
United Kingdom
Перед эксплуатацией устройства внимательно ознакомьтесь с данным
руководством и сохраните его для последующего использования.
Меры предосторожности
Фирменная табличка расположена под клипсой микрофона. ˎ ˎ
ПРЕДУПРЕЖДЕНИЕ
Для уменьшения риска возгорания или поражения электрическим током:
1) не подвергайте устройство воздействию дождя или влаги.
2) не устанавливайте на устройство предметы, заполненные жидкостью,
например, вазы.
Не подвергайте аккумуляторные батареи воздействию интенсивного
солнечного света, огня или какого-либо источника излучения.
Храните в месте, недоступном для маленьких детей, чтобы предотвратить
случайное проглатывание.
ПРЕДОСТЕРЕЖЕНИЕ
Чрезмерное звуковое давление, производимое головным телефоном или
гарнитурой, может привести к снижению слуха.
Нормативная информация
Страны и регионы
Данное изделие может использоваться в той стране или регионе, где оно
приобретено.
Данное устройство сертифицировано для той страны или региона, для
которых оно предназначено. Использование данного устройства с удаленной
сертификационной табличкой может быть незаконным.
Заменяйте батарею только на батарею указанного типа.
Несоблюдение этого требования может привести к возгоранию или
получению телесных повреждений.
Для пользователей в Европе
См. другие инструкции по эксплуатации.
Настоящим Sony Corporation заявляет, что данный беспроводной микрофон
ECM-W1M соответствует важным требованиям и другим соответствующим
положениям Директивы 1999/5/EC. Подробные сведения приведены на
следующем Интернет-сайте: http://www.compliance.sony.de/
Утилизация отслужившего электрического и электронного
оборудования (директива применяется в странах
Евросоюза и других европейских странах, где действуют
системы раздельного сбора отходов)
Данный знак на устройстве или его упаковке обозначает, что
данное устройство нельзя утилизировать вместе с прочими
бытовыми отходами. Его следует сдать в соответствующий
приемный пункт переработки электрического и электронного
оборудования. Неправильная утилизация данного изделия может привести к
потенциально негативному влиянию на окружающую среду и здоровье людей,
поэтому для предотвращения подобных последствий необходимо выполнять
специальные требования по утилизации этого изделия. Переработка данных
материалов поможет сохранить природные ресурсы. Для получения более
подробной информации о переработке этого изделия обратитесь в местные
органы городского управления, службу сбора бытовых отходов или в магазин,
где было приобретено изделие.
< Примечание для клиентов в странах, на которые распространяются
Директивы ЕС >
Производитель: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan
Что касается соответствия изделия законодательству ЕС: Sony Deutschland
GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany
Внимание
Электромагнитные поля определенных частот могут влиять на изображение и
звук данного аппарата.
Данное изделие прошло испытания и признано соответствующим
ограничениям для соединительных кабелей, длина которых не превышает
3 метров, установленным в регламенте EMC.
Если статическое электричество или электромагнитныe силы приводят к
сбою в передачe данных, перезапустите приложение или отключите и снова
подключите коммуникационный кабель (USB и т.д.).
Данный продукт предназначен для использования внутри помещений
Характеристики
Беспроводной микрофон ECM-W1M (далее именуемый как “устройство”)
совместим с камерой, оснащенной многоинтерфейсным разъемом, например,
видеокамерой Sony или цифровым фотоаппаратом со сменным объективом
(далее именуемым как “камера”).
Обратитесь к инструкции по эксплуатации камеры и проверьте, совместима
ли она с многоинтерфейсным разъемом.
Даже если камера оснащена многоинтерфейсным разъемом, она может быть
непригодна для использования с данным устройством, либо некоторые
функции могут не работать. Для получения более подробной информации,
пожалуйста, посетите веб-сайт Sony.
Данное устройство может четко принимать звук от объекта, находящегося ˎ ˎ
далеко от камеры.
При использовании с камерой, совместимой с 5,1-канальным режимом ˎ ˎ
записи, данное устройство будет обеспечивать подачу четкого,
естественного звука на центральный канал.
В данном устройстве используется технология беспроводной связи ˎ ˎ
Bluetooth.
Приемник, установленный на камере, и микрофон для объекта (передатчик, ˎ ˎ
далее именуемый как “микрофон”) оснащены микрофоном и гнездом для
наушника. Человек, осуществляющий запись с помощью камеры, может
общаться с объектом даже в том случае, если они находятся друг от друга на
большом расстоянии, и этот звук может быть записан.
Технология беспроводной связи Bluetooth®
Технология беспроводной связи Bluetooth позволяет устанавливать связь ˎ ˎ
между различными устройствами Bluetooth без использования кабелей. К
устройствам, поддерживающим эту технологию, относятся компьютеры,
периферийные устройства компьютеров и смартфоны.
Приемник и микрофон изначально настроены на связь друг с другом. ˎ ˎ
Поэтому такие операции, необходимые обычно для устройств Bluetooth, как
сопряжение и ввод пароля, не нужны. Связь невозможна с приемником и
микрофоном, проданным не в виде комплекта, несколькими микрофонами
или любым другим устройством Bluetooth, например, смартфоном,
компьютером и т.п.
Примечания
Связь с беспроводным микрофоном может быть нарушена в следующих ˎ ˎ
случаях.
При наличии препятствий, например, людей, металлических предметов, ˋ
стен или отражающих поверхностей между передней частью приемника и
микрофоном.
При использовании в зоне действия беспроводной LAN, рядом ˋ
с несколькими работающими устройствами Bluetooth, рядом с
работающей микроволновой печью или при наличии других источников
электромагнитного излучения.
При размещении микрофона слишком близко к камере вместе со звуком ˎ ˎ
возможна запись эфирных электромагнитных помех или шума. Во время
использования поддерживайте между микрофоном и камерой расстояние
по крайней мере 1 м.
При наличии помех или отсутствии звука из-за нарушения связи индикатор ˎ ˎ
на приемнике будет быстро мигать синим цветом. Убедитесь в том,
что расстояние между устройствами не слишком велико и между ними
нет препятствий. Продолжите использование, когда индикатор начнет
непрерывно гореть синим цветом.
Примечания относительно использования
Не допускайте попадания внутрь корпуса жидкости или посторонних ˎ ˎ
предметов.
Не разбирайте и не вносите изменений в конструкцию беспроводного ˎ ˎ
микрофона.
Не пользуйтесь беспроводным микрофоном в медицинских учреждениях, ˎ ˎ
например в больницах, рядом с электронными медицинскими приборами,
в самолете или при возникновении радиопомех для других устройств.
Электромагнитное излучение данного беспроводного микрофона может
мешать работе других устройств, что приведет к несчастному случаю.
Для защиты разъема от повреждения при переноске приемника, снимите ˎ ˎ
приемник с камеры, прикрепите защитную крышку для разъема к
приемнику и поместите его в прилагаемый футляр для переноски.
Не прикасайтесь к разъему приемника. ˎ ˎ
Данное устройство является чувствительным устройством. Не роняйте его, ˎ ˎ
не стучите по нему и не подвергайте его сильным толчкам.
Не подвергайте данное устройство воздействию высоких температур и ˎ ˎ
влажности.
При использовании устройства вне помещения, будьте осторожны, чтобы ˎ ˎ
не допустить попадания на него влаги от дождя или морской воды.
Нельзя держать камеру только за приемник. В противном случае можно ˎ ˎ
повредить приемник или уронить камеру.
Устройства беспроводной связи могут использоваться только в тех странах ˎ ˎ
или регионах, где они сертифицированы.
В случае расположения наушника во время записи рядом с микрофоном ˎ ˎ
(звуковой головкой), может возникнуть эффект нелинейных искажений
звукового сигнала (акустической обратной связи). В таком случае
расположите наушник дальше от микрофона или уменьшите громкость
наушника.
В случае прикосновения к микрофону во время записи будет записан шум. ˎ ˎ
Старайтесь не прикасаться к микрофону руками или чем-либо еще.
В случае использования микрофона при низкой температуре ˎ ˎ
характеристики аккумулятора снижаются по сравнению с работой при
нормальной температуре (25 °C), поэтому время его работы сокращается.
Не подвергайте аккумуляторы воздействию высокой температуры, ˎ ˎ
например солнечных лучей, огня или т.п.
Для прекращения излучения радиоволн
В месте, где использование радиоволн запрещено, например, на борту ˎ ˎ
самолета во время взлета и посадки, выключите питание данного
устройства.
Информация о товарных знаках
Товарные знаки Bluetooth являются собственностью их владельца и ˎ ˎ
используются Sony Corporation согласно лицензии.
Все остальные названия продуктов, приведенные в настоящем документе, ˎ ˎ
могут быть товарными знаками или зарегистрированными товарными
знаками соответствующих компаний. Кроме того, символы
™
и
®
в данной
инструкции приводятся не во всех случаях.
Информация о переключателе режимов
Доступны следующие режимы. Выберите один из них с помощью
переключателя питания/режима на приемнике, а затем начните запись.
Режим SINGLE ˎ ˎ
Записывается только звук, принимаемый микрофоном.
Данный микрофон одинаково четко принимает в монофоническом режиме
как звук объекта, так и окружающие звуки, даже если камера находится
далеко от микрофона.
Режим 5.1ch MIX ˎ ˎ
При использовании с камерой, совместимой с 5,1-канальным режимом
записи, данное устройство функционирует в качестве центрального
микрофона 5,1-канального режима записи. С помощью данного устройства
можно записать в 5,1-канальном режиме естественный звук как вокруг
микрофона, так и вокруг камеры.
Режим MONO MIX ˎ ˎ
Звук, принятый как микрофоном, так и камерой, записывается в
монофоническом режиме.
(В случае приема одного и того же звука приемником и микрофоном
может возникать эхо или резкий шум. При использовании камеры,
поддерживающей 5,1-канальную запись, рекомендуется использовать
данное устройство в режиме 5.1ch MIX.)
В любом из трех режимов есть возможность слышать звук вокруг приемника
со стороны микрофона и звук вокруг микрофона со стороны приемника,
подключив наушники и поддерживая связь. Таким образом, человек,
осуществляющий запись с помощью камеры, может общаться с объектом,
который держит микрофон, даже в том случае, если они находятся друг от
друга на большом расстоянии.
Примечания
В зависимости от камеры могут быть доступны только режимы “SINGLE” и
“MONO MIX”. Для получения более подробной информации, пожалуйста,
посетите веб-сайт Sony.
В случае установки данного устройства в режим, который несовместим с
камерой, на экране камеры может появиться сообщение об ошибке. Если это
произойдет, установите данное устройство в совместимый режим.
Наименование компонентов (см. рисунок )
Приемник (см. рисунок -1)
ˎВнутренний микрофон
ˎПереключатель питания/режима
ˎМногоинтерфейсная колодка
ˎИндикатор
В зависимости от состояния устройств данный индикатор будет гореть,
мигать или гаснуть следующим образом.
Состояние Приемник Микрофон
Сразу после включения
приемника и микрофона Медленно мигает синим цветом (режим ожидания)
Связь установлена и
можно записывать
четкий звук
Горит синим цветом
Выключение приемника
или камеры Гаснет
Медленно мигает синим
цветом
(режим ожидания)
Выключение микрофона Медленно мигает синим
цветом
(режим ожидания)
Гаснет
Прерывающийся звук
из-за плохих условий
связи
Быстро мигает синим цветом
Низкий уровень
заряда аккумулятора в
микрофоне
Мигает красным цветом
Незамедлительно замените аккумулятор
микрофона новым.
ˎКнопка громкости +/–
ˎГнездо подключения наушника
Предусмотрена возможность контроля звука, принимаемого микрофоном.
ˎЗащитная крышка для разъема
Микрофон (см. рисунок -2)
ˎПереключатель питания
Для предотвращения истощения аккумулятора выключайте
переключатель питания, когда устройство не используется.
ˎГнездо подключения наушника
Предусмотрена возможность контроля звука, принимаемого приемником.
ˎИндикатор (см. таблицу в пункте )
ˎВнутренний микрофон
ˎГнездо внешнего микрофона
ˎУшко для ремешка
К микрофону можно прикрепить ремешок и т.п. (не прилагается).
Воспользуйтесь им в случае необходимости.
ˎКнопка громкости +/–
ˎКрышка аккумуляторного отсека
ˎКлипса
Воспользуйтесь этой клипсой для прикрепления микрофона к одежде или
прилагаемой нарукавной повязке.
Используя клипсу в качестве подставки, можно установить данный
микрофон на стол и т.п.
ˎВетрозащитный экран
Установите его на микрофон, чтобы уменьшить шум, возникающий из-за
дыхания или сильного ветра.
Установка беспроводного микрофона
Приемник (см. рисунок )
При установке приемника на камеру или снятии приемника с камеры
обязательно выключайте питание приемника и камеры.
1 Снимите защитную крышку разъема с приемника. (см. рисунок
-1)
2 Прикрепите приемник, как показано на рисунке -2 или -3 в
зависимости от формы многоинтерфейсного разъема камеры.
Снятие приемника ˎ
Сместите приемник в направлении, обратном направлению при
установке.
Примечания
Плотно вставьте приемник до упора в многоинтерфейсный разъем камеры.
Микрофон (см. рисунок )
Перед установкой ˎ
Подготовьте аккумулятор (приобретается отдельно).
Используйте сухие щелочные батарейки размера AAA или Ni-MH
аккумуляторы размера AAA.
Рекомендуется использовать аккумуляторы Sony. При использовании
аккумуляторов других производителей оптимальные характеристики
данного устройства не гарантируются.
1 Нажав нижнюю часть крышки аккумуляторного отсека ,
поднимите крышку и снимите ее . (см. рисунок -1)
2 Вставьте аккумулятор в отсек, соблюдая указанную внутри
полярность. (см. рисунок -2)
3 Сначала вставьте сторону - крышки аккумуляторного отсека, а
затем закройте сторону + . (см. рисунок -3)
Примечания
Не забудьте проверить полюса  аккумулятора. Несоблюдение
полярности при установке аккумулятора может привести к протечке
электролита или разрушению аккумулятора.
Прикрепление к одежде и т.п.
ˎ
Прикрепите микрофон к нагрудному карману и т.п. с помощью клипсы.
Прикрепите микрофон в положении, подходящем для места, в котором
выполняется запись, и обеспечивающем наилучшее качество звука при его
контроле через наушник, прикрепленный к приемнику (как было недавно
описано).
Примечания
При использовании электронного медицинского прибора, например
кардиостимулятора, не прикрепляйте микрофон к одежде в области
нагрудного или внутреннего кармана. Использование данного микрофона
рядом с медицинским прибором может отрицательно повлиять на его
работу.
Использование нарукавной повязки (см. рисунок
ˎ )
Прикрепите микрофон с помощью клипсы к нарукавной повязке, а затем
наденьте нарукавную повязку на руку.
Использование подвески наушника (см. рисунок
ˎ )
Если наушник выпадает из уха при использовании ребенком или
человеком, имеющим маленькие уши, попробуйте воспользоваться
подвеской наушника. Прикрепите наушник к подвеске наушника, как
показано на рисунке (см. рисунок -1).
Наденьте дужку подвески наушника на ухо, а затем отрегулируйте ее
положение таким образом, чтобы наушник закрывал отверстие наружного
слухового прохода. (На рисунке -2 показано прикрепление к левому уху.)
Использование внешнего микрофона (продается отдельно)
ˎ
Выключив питание микрофона, подсоедините внешний микрофон к гнезду
внешнего микрофона на микрофоне.
Внутренний микрофон будет автоматически выключен и будет
записываться звук, принимаемый внешним микрофоном.
Используйте внешний микрофон, совместимый с функцией подачи
питания через штекер. Питание внешнего микрофона осуществляется с
помощью данного устройства.
Использование беспроводного микрофона
1 Включите питание камеры и установите ее в режим ожидания.
2 Выберите нужный режим с помощью переключателя питания/
режима на приемнике и включите питание микрофона.
Сразу после установки переключателя питания/режима приемника и
переключателя питания микрофона в положение ON индикаторы на
обоих устройствах начнут медленно мигать синим цветом, во время чего
будет выполняться процедура взаимного обнаружения, установки связи
и опознавания устройств. После установки связи и подготовки камеры к
выполнению качественной записи звука индикатор на каждом из устройств
начнет гореть синим цветом.
3 Убедитесь, что индикатор на приемнике горит, и нажмите кнопку
записи на камере.
Примечания
При переключении переключателя питания/режима приемника во время ˎ ˎ
записи режим может не измениться, либо могут возникнуть помехи или
пропадание звука. Остановите запись и переключите переключатель
питания/режима.
Чтобы избежать возможной записи данным устройством звукового сигнала ˎ ˎ
подтверждения (BEEP) во время начала записи, рекомендуется установить
на камере опцию [BEEP] в положение [OFF]. Более подробные сведения
приведены в инструкции по эксплуатации камеры.
При использовании данного устройства в режиме MONO MIX, в случае ˎ ˎ
приема одного и того же звука приемником и микрофоном может возникать
эхо или резкий шум. Расположите микрофон дальше от приемника, чтобы
не принимался один и тот же звук.
Если питание микрофона будет выключено, или если приемник и микрофон ˎ ˎ
не будут соединены во время начала записи, может быть записан шум или
звук может отсутствовать. Убедитесь, что индикаторы связи приемника и
микрофона горят и соединение установлено, а затем начните запись.
Контроль звука через наушник
Принимаемый микрофоном звук можно слышать при подключении ˎ ˎ
наушника к гнезду для наушника на приемнике. Принимаемый приемником
звук можно слышать при подключении наушника к гнезду для наушника
на микрофоне. (Звук, принимаемый внутренним микрофоном камеры или
внутренним микрофоном на приемнике (действительно записываемый
звук) в режиме 5.1ch MIX и режиме MONO MIX, невозможно
контролировать через гнездо наушника на приемнике. Предусмотрена
возможность контроля только звука, принимаемого микрофоном.)
Громкость наушника можно регулировать с помощью сторон ˎ ˎ  и 
на кнопке громкости +/– . (С помощью этой кнопки нельзя изменять
громкость записанного звука.) В случае быстрого нажатия уровень будет
изменяться на один шаг. В случае удержания в нажатом положении уровень
будет изменяться непрерывно. В случае регулировки во время записи, при
нажатии этой кнопки будет записан звук щелчка. Отрегулируйте звук перед
записью, либо удерживайте данную кнопку таким образом, чтобы звук
щелчка записывался как можно меньше.
Данный беспроводной микрофон обрабатывает и передает звук в цифровом ˎ ˎ
формате, что приводит к появлению незначительного запаздывания между
реальным звуком и записываемым (контролируемым) звуком. В результате
во время контроля звука через наушник может быть слышен эхо-эффект.
Аналогично, этот эффект запаздывания также может присутствовать
при просмотре видеозаписи со звуком, записанным с помощью данного
беспроводного микрофона. Тем не менее, это не является неисправностью.
Поиск и устранение неисправностей
Микрофон и приемник не удается соединить с помощью Bluetooth. ˎ ÿ
Данное устройство подсоединяется с помощью радиоволн. Убедитесь ‚
в отсутствии предметов, блокирующих радиоволны вокруг данного
объекта.
Используйте микрофон и приемник ближе друг к другу. ‚
Используйте микрофон в вертикальном положении. ‚
Режим, выбранный с помощью переключателя питания/режима ˎ ÿ
приемника, не работает правильно.
При установке переключателя питания/режима приемника в ˎ ÿ
определенный режим (режим 5.1ch MIX) на экране камеры появляется
индикация [CAUTION].
Даже если камера оснащена многоинтерфейсным разъемом, она может ‚
быть непригодна для использования с данным устройством, либо
некоторые функции могут не работать. Для получения более подробной
информации, пожалуйста, посетите веб-сайт Sony.
Технические характеристики
Беспроводная связь
Система связи Спецификация Bluetooth Ver. 3.0
Выход Спецификация Bluetooth Power Class 1
Основной совместимый профиль Bluetooth
Advanced Audio Distribution Profile, Audio Video
Remote Control Profile
Рабочий диапазон* До 100 м
* Это равняется приблизительному расстоянию
связи, когда микрофон находится в
вертикальном положении и направлен
непосредственно на приемник.
В зависимости от места, в котором
выполняется запись, например, наличия
препятствий или отражающих поверхностей
между устройствами Bluetooth, условия
распространения радиоволн и т.п.
Приемник
Система микрофона Монофонический, ненаправленный
Требования к питанию Питание через многоинтерфейсный разъем
(Приблиз. от 3,6 В до 8,4 В)
Потребляемая мощность Приблиз. 0,3 Вт
Размеры (приблиз.) (ш/в/г) 27 мм × 38 мм × 29 мм
Масса Приблиз. 17 г
Микрофон (передатчик)
Система микрофона Ненаправленный
Требования к питанию Одна сухая щелочная батарейка 1,5 В AAA** или
один аккумулятор 1,2 В AAA Ni-MH**
** Аккумулятор приобретается дополнительно.
Использование сухих марганцевых батареек не
допускается.
Потребляемая мощность Приблиз. 0,3 Вт
Частотные характеристики 300 Гц – 9000 Гц
Время непрерывной работы Приблиз. 3 часа
(С сухой щелочной батарейкой Sony при
температуре 25 °C)
В случае использования при низкой температуре
время работы сухих щелочных батареек
сокращается. Рекомендуется использовать Ni-
MH аккумуляторы.
Размеры (приблиз.) (ш/в/г) 19 мм × 66 мм × 30 мм
Масса Приблиз. 19 г (не включая батарейку)
Приемник/микрофон (передатчик)
Рабочая температура От 5 °C до 40 °C
Температура хранения От –20 °C до +60 °C





-1
-2
-3







 












-1
-3
-2
-1 -2
-1
-2
(Продолжение на обратной стороне.)
