Placering af højttalerne
Placering af hver enkelt højttaler (C)
Alle højttalerne bør vende mod lyttepositionen.
Surround-effekten vil blive bedre, hvis alle højttalerne
anbringes i samme afstand fra lyttepositionen.
Anbring fronthøjttalerne i en passende afstand til venstre
og højre for fjernsynet.
Anbring subwooferen (medfølger ikke) på den ene side
af fjernsynet.
Anbring centerhøjttaleren i midten ovenpå TV-
modtageren.
Placeringen af surroundhøjttalere afhænger i høj
grad af rummets indretning. Surroundhøjttalerne kan
placeres på begge sider af lytteposition A eller bagved
lyttepositionen B.
Klargøring af centerhøjttaleren (D)
Hvis du vil anbringe centerhøjttaleren på tv’et, skal du
fastgøre de medfølgende puder i hjørnerne på undersiden
af højttaleren og kontrollere, at højttaleren er anbragt
fuldstændig plant på tv’et.
Klargøring af surroundhøjttalere (E)
Ophængning af surroundhøjttaleren med en krog
(medfølger ikke) på væggen.
Du er ansvarlig for det rette valg og den korrekte
anvendelse af den monteringshardware, du køber
i isenkramforretninger, samt for korrekt og sikker
montering af højttalerne.
Bemærk
Sørg for, at højttaleren er anbragt på en plan, vandret
overfl ade.
Indstilling af forstærkeren
Ved tilslutning til en forstærker med interne
fl erkanalsdekodere (Dolby Digital*, DTS**, osv.), skal du
bruge opsætningsmenuerne til forstærkeren, når du skal
specifi cere parametrene for højttalersystemet.
Opsætningsmenuerne for forstærkeren er forskellige,
afhængig af om der anvendes en subwoofer (medfølger
ikke).
Se skemaet herunder med de korrekte indstillinger. I
brugervejledningen, der fulgte med forstærkeren, fi nder
du oplysninger om indstillingsproceduren.
Opsætning af højttalere (med subwoofer)
For Indstil til
Fronthøjttalere LARGE*** eller SMALL
Centerhøjttaler SMALL
Surroundhøjttalere SMALL
Subwoofer (Medfølger ikke) ON (eller YES)
Opsætning af højttalere (uden subwoofer)
For Indstil til
Fronthøjttalere LARGE
Centerhøjttaler SMALL
Surroundhøjttalere SMALL
Subwoofer (Medfølger ikke) OFF (eller NO)
* “Dolby” og det dobbelte D-symbol er varemærker
tilhørende Dolby Laboratories.
** “DTS” og “DTS Digital Surround” er registrerede
varemærker tilhørende Digital Theater Systems, Inc.
*** Hvis du bruger en subwoofer, anbefales indstillingen
“LARGE” for fronthøjttalerne. Hvis der opstår
forvrængning, skal du angive indstillingen til
“SMALL”.
Forholdsregler
Om sikkerheden
• Kontroller, at systemets driftsspænding er identisk
med den lokale netspænding, inden systemet tages i
anvendelse.
• Skulle der komme væske eller en genstand ind
i systemet, afbrydes forbindelsen, og systemet
undersøges af en tekniker, før det tages i anvendelse
igen.
Om anvendelsen
• Anvend ikke højttalersystemet med et kontinuerligt
wattforbrug, der er større end systemets højeste
indgangseffekt.
• Hvis højttalertilslutningernes polaritet ikke er korrekt,
vil bassen blive svag og de forskellige instrumenters
position uklar.
• Kontakt mellem ubeskyttede højttalerledere ved
højttalerterminalerne kan resultere i kortslutning.
• Sluk for forstærkeren, inden tilslutningerne udføres, for
at forhindre, at højttalersystemet tager skade.
• Højttalerstoffet kan ikke tages af. Forsøg ikke at
fjerne højttalerstoffet. Hvis du gør det, risikerer du,
at højttalerstoffet tager skade (kun for center- og
surroundhøjttalere).
• Lydstyrken bør ikke skrues så højt op, at lyden
forvrænges.
Hvis farverne på en TV-skærm i nærheden
bliver uregelmæssige
Front- og centerhøjttalerne er magnetisk beskyttet,
så de kan installeres i nærheden af et TV.
Farveuregelmæssigheder kan dog stadig forekomme på
visse typer TV. Da surroundhøjttalerne ikke er magnetisk
beskyttet, anbefaler vi, at de anbringes lidt længere væk
fra TV’et.
Hvis uregelmæssige farver observeres...
c Sluk for tv’et, og tænd igen efter 15 til 30 minutter.
Hvis farverne stadig er uregelmæssige...
c Anbring højttalerne længere væk fra fjernsynet.
Hvis der opstår hyletoner
Flyt om på højttalerne, eller sænk forstærkerens lydstyrke.
Om placeringen
• Anbring ikke højttalerne i en skrå stilling.
• Anbring ikke højttalerne på et sted, hvor:
— der er meget varmt eller koldt
— der er støv eller snavs
— der er meget fugtigt
— de kan blive udsat for vibrationer
— de kan blive udsat for direkte sol
• Vær forsigtig, hvis højttaleren anbringes på et
specialbehandlet gulv (poleret, voks- eller oliebehandlet
osv.), da der kan opstå pletter eller misfarvning.
Om rengøring
Rengør højttalernes ydre med en blød klud, der er fugtet
let med et mildt rengøringsmiddel eller vand. Anvend
aldrig nogen form for ridsende klude, skurepulver eller
opløsningsmidler, som for eksempel alkohol eller benzin.
Henvend dig gerne til nærmeste Sony-forhandler,
hvis du har nogle spørgsmål om eller problemer med
højttalersystemet.
Tilslutning af systemet
Tilslut højttalersystemet til højttalerudgangsterminalerne
på en forstærker (A).
Sørg for, at der er slukket for samtlige apparater
(inklusive subwooferen), inden tilslutningerne udføres.
Bemærk (B)
• Sørg for, at plusterminalerne (+) og minusterminalerne
(–) på højttalerne modsvarer plusterminalerne (+) og
minusterminalerne (–) på forstærkeren.
• Sørg for at stramme højttalerterminalernes skruer godt,
da løse skruer kan være årsag til støj.
• Forvis dig om, at samtlige tilslutninger er ordentligt
udført. Kontakt mellem ubeskyttede højttalerledere ved
højttalerterminalerne kan resultere i kortslutning.
• Yderligere oplysninger om tilslutningerne på
forstærkersiden fi ndes i brugervejledningen til
forstærkeren.
Tip
Sorte eller sortstribede ledninger er minus (–) i polaritet
og skal tilsluttes minushøjttalerterminalerne (–).
ADVARSEL
Undlad at udsætte afspilleren for regn eller fugt, så
risiko for brand eller stød undgås.
Undlad at åbne kabinettet for at undgå elektrisk stød. Lad
teknikere foretage eventuelle reparationer.
Undgå at dække apparatets ventilationsdel med aviser,
duge, gardiner m.v., så der ikke opstår risiko for brand.
Og undlad at placere tændte stearinlys på apparatet.
Undlad at anbringe genstande fyldt med væske, f.eks.
vaser, på apparatet, så risikoen for brand eller stød
undgås.
Installer ikke apparatet, hvor pladsen er meget
begrænset, som f.eks. i en bogreol eller et indbygget
skab.
Fejlfi nding
Se efter i nedenstående liste, og følg rådene for
afhjælpning af problemerne, hvis der skulle opstå
problemer med højttalersystemet. Kontakt din Sony-
forhandler, hvis problemet varer ved.
Der er ingen lyd fra højttalerne.
•Kontroller, at tilslutningerne er korrekt udført.
•Kontroller, at forstærkerens lydstyrke er øget
til det rigtige niveau.
•Kontroller, at programkildevælgeren på
forstærkeren er indstillet til den rigtige kilde.
•Kontroller, om hovedtelefonerne er tilsluttet.
Hvis det er tilfældet, skal de tages ud af
stikket.
Der er brum eller støj i lyden fra højttalerne.
•Kontroller, at alle tilslutningerne er korrekt
udført.
•Kontroller, at ingen af lydkomponenterne står
for tæt på TV-modtageren.
Der er pludselig ingen lyd.
•Kontroller, at alle tilslutningerne er korrekt
udført. Kontakt mellem ubeskyttede
højttalerledere ved højttalerterminalerne kan
resultere i kortslutning.
Specifi kationer
SS-MFS500H (Fronthøjttalere)
Højttalersystem 2-vejs, magnetisk afskærmet
Højttalerenheder Bashøjttaler: 10 cm
membrantype × 2
Diskanthøjttaler: 2,5 cm,
balanceret membrantype
Afskærmningstype Basrefl eks
Nominel impedans 8 ohm
Strømkapacitet Maksimal indgangseffekt:
120 watt
Følsomhedsniveau 85 dB (1 W, 1 m)
Frekvensområde 50 - 50.000 Hz
Mål (b/h/d) Ca. 232 Ч 985 Ч 270 mm,
inkl. frontafskærmning
Vægt Ca. 8,0 kg
Medfølgende tilbehør Højttalerledning på 2,5 m (2)
SS-CN250 (Centerhøjttaler)
Højttalersystem Fuldtonehøjttaler,
magnetisk afskærmet
Højttalerenheder 10 cm, membrantype × 2
Afskærmningstype Basrefl eks
Nominel impedans 8 ohm
Strømkapacitet Maksimal indgangseffekt:
100 watt
Følsomhedsniveau 88 dB (1 W, 1 m)
Frekvensområde 85 - 20.000 Hz
Mål (b/h/d) Ca. 355 Ч 130 Ч 144 mm,
inkl. frontafskærmning
Vægt Ca. 2,6 kg
Medfølgende tilbehør Højttalerledning på 2,5 m
(1) Puder (4)
SS-SR250 (Surroundhøjttalere)
Højttalersystem Fuldtonehøjttaler
Højttalerenhed 10 cm, membrantype
Afskærmningstype Basrefl eks
Nominel impedans 8 ohm
Strømkapacitet Maksimal indgangseffekt:
100 watt
Følsomhedsniveau 85 dB (1 W, 1 m)
Frekvensområde 85 - 20.000 Hz
Mål (b/h/d) Ca. 180 Ч 130 Ч 146 mm,
inkl. frontafskærmning
Vægt Ca. 1,4 kg
Medfølgende tilbehør Højttalerledning på 10 m
(2)
Design og specifi kationer kan ændres uden varsel.
Dansk
Kaiuttimien sijoittaminen
Kunkin kaiuttimen sijoitus (C)
Kunkin kaiuttimen tulee olla suunnattu
kuuntelupaikkaan. Äänen tilavaikutelma on tehokkain,
kun kaikki kaiuttimet on sijoitettu samalle etäisyydelle
kuuntelupaikasta.
Aseta etukaiuttimet sopivalle etäisyydelle TV-
vastaanottimen vasemmalle ja oikealle puolelle.
Aseta apubassokaiutin (ei sisälly vakiovarusteisiin)
television jommallekummalle puolelle.
Aseta keskikaiutin TV-vastaanottimen päälle keskelle.
Takakaiuttimien sijoitus riippuu suuresti huoneesta.
Takakaiuttimet voi sijoittaa kuuntelupaikan kummallekin
sivulle A tai kuuntelupaikan taakse B.
Keskikaiuttimen asentaminen (D)
Ennen kuin sijoitat keskikaiuttimen television päälle,
kiinnitä kaiuttimen jokaiseen kulmaan pehmustetyyny
(sisältyvät vakiovarusteisiin). Varmista, että kaiutin on
suorassa television päällä.
Takakaiuttimien asentaminen (E)
Voit asentaa takakaiuttimen sopivilla koukuilla (eivät
sisälly vakiovarusteisiin) seinälle.
Olet itse vastuussa oikeanlaisten kiinnitystarvikkeiden
valinnasta, ostamisesta ja käytöstä sekä kaiuttimien
oikeasta ja turvallisesta kiinnityksestä.
Huomautus
Sijoita kaiutin tasaiselle vaakasuoralle alustalle.
Vahvistimen asetusten
määrittäminen
Jos liität kaiuttimet vahvistimeen, jossa on sisäinen
monikanavadekooderi (esimerkiksi Dolby Digital*
tai DTS**), määritä kaiutinasetukset vahvistimen
asetusvalikkojen avulla.
Vahvistimen asetusvalikot ovat erilaiset sen mukaan,
onko apubassokaiutin (ei sisälly vakiovarusteisiin)
käytössä.
Katso sopivat asetukset alla olevasta taulukosta. Katso
tarkat asetusohjeet vahvistimen käyttöohjeista.
Kaiutinasetukset (apubassokaiutin on käytössä)
Kaiuttimet Asetus
Etukaiuttimet LARGE*** tai SMALL
Keskikaiutin SMALL
Takakaiuttimet SMALL
Apubassokaiutin ON (tai YES)
(ei sisälly vakiovarusteisiin)
Kaiutinasetukset (apubassokaiutin ei ole käytössä)
Kaiuttimet Asetus
Etukaiuttimet LARGE
Keskikaiutin SMALL
Takakaiuttimet SMALL
Apubassokaiutin OFF (tai NO)
(ei sisälly vakiovarusteisiin)
* ”Dolby” ja kaksois-D-symboli ovat Dolby Laboratories
tavaramerkkejä.
** ”DTS” ja ”DTS Digital Surround” ovat Digital Theater
Systems, Inc:n rekisteröityjä tavaramerkkejä.
*** Jos apubassokaiutin on käytössä, vahvistimen
etukaiutinasetukseksi kannattaa valita ”LARGE”.
Jos ääneen tulee säröä, valitse kuitenkin
etukaiutinasetukseksi ”SMALL”.
Varotoimet
Turvallisuudesta
• Ennen kuin aloitat järjestelmän käytön, varmista,
että sen käyttöjännite on sama kuin paikallinen
verkkojännite.
• Jos järjestelmän sisään putoaa tai kaatuu jotakin, irrota
virtajohto ja tarkastuta laite ammattihenkilöllä ennen
kuin jatkat sen käyttöä.
Käytöstä
• Vältä kaiutinjärjestelmän jatkuvaa käyttöä sellaisella
wattimäärällä, joka ylittää järjestelmän tulotehon.
• Jos kaiutinliitäntöjen napaisuus ei ole oikein, sävyt ovat
heikot ja instrumenttien sijainti epäselvä.
• Jos kaiutinjohtojen paljaat osat koskettavat toisiaan
kaiutinliitännässä, seurauksena saattaa olla oikosulku.
• Katkaise ennen liitäntöjen suorittamista vahvistimesta
virta, jotta kaiutinjärjestelmä ei vahingoitu.
• Kaiutinverkkoa ei voi irrottaa. Älä yritä ottaa
pois kaiutinjärjestelmän kaiutinverkkoa. Jos tätä
yritetään, kaiuttimet vahingoittuvat. (Vain keski- ja
takakaiuttimet).
• Älä nosta äänenvoimakkuutta niin suureksi, että ääni
säröytyy.
Jos läheisen TV-vastaanottimen kuvassa
näkyy värihäiriöitä
Etukaiuttimet ja keskikaiutin ovat magneettisesti
suojattuja, joten ne voi asettaa lähelle televisiota.
Television tyypin mukaan voi silti olla, että kuvaruudussa
näkyy värivirheitä. Koska takakaiuttimet eivät ole
magneettisesti suojattuja, ne kannattaa asettaa hieman
kauemmas televisiosta.
Jos värihäiriöitä esiintyy...
c Katkaise televisiosta virta, odota 15 - 30 minuuttia ja
kytke televisioon virta uudelleen.
Jos värihäiriöitä esiintyy yhä...
c Aseta kaiuttimet kauemmas TV-vastaanottimesta.
Jos esiintyy akustista kiertoa
Muuta kaiuttimien paikkaa tai pienennä vahvistimen
äänenvoimakkuutta.
Sijoituksesta
• Älä sijoita kaiuttimia kaltevaan asentoon.
• Älä sijoita kaiuttimia seuraavanlaisiin paikkoihin:
—erittäin kuumiin ja kylmiin paikkoihin
—pölyisiin tai likaisiin paikkoihin
—hyvin kosteisiin paikkoihin
—paikkoihin, joissa on värinää
—paikkaan, johon paistaa aurinko.
• Ole varovainen, jos sijoitat kaiuttimen erikoiskäsitellylle
(esimerkiksi vahatulle, kiillotetulle tai öljytylle) lattialle,
koska tällöin voi syntyä tahroja tai värjäytymiä.
Puhdistuksesta
Puhdista kaiuttimien pinnat pehmeällä kankaalla, joka
on kostutettu mietoon pesuaineliuokseen tai veteen.
Älä käytä hankaavia puhdistuslappuja, pulvereita tai
liuottimia, kuten alkoholia tai bensiiniä.
Jos kaiutinjärjestelmän suhteen esiintyy kysyttävää tai
ongelmia, pyydämme ottamaan yhteyden lähimpään
Sony-jälleenmyyjään.

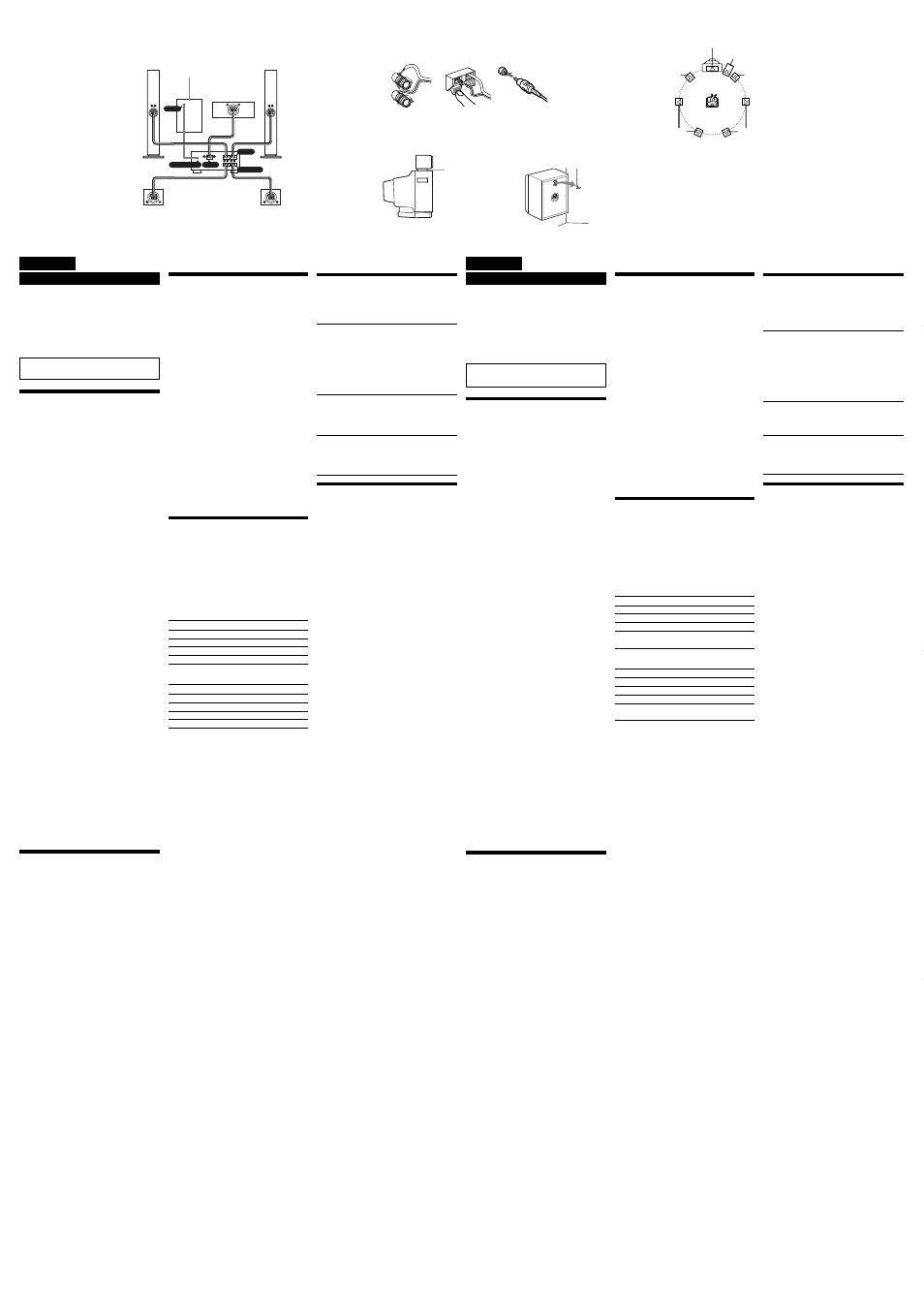

Järjestelmän liittäminen
Liitä kaiutinjärjestelmä vahvistimen kaiuttimien
lähtöliittimiin (A).
Varmista, että kaikkien laitteiden (apubassokaiutin
mukaan luettuna) virta on katkaistu ennen kuin aloitat
liitäntöjen tekemisen.
Huomautuksia (B)
• Varmista, että kaiuttimien plus- (+) ja miinusliittimet
(–) tulevat vahvistimen vastaaviin plus- (+) ja
miinusliittimiin (–).
• Kiristä kaiutinliittimien ruuvit tiukasti, sillä löysät
ruuvit saattavat aiheuttaa kohinaa.
• Varmista, että olet liittänyt kaikki johdot pitävästi.
Jos kaiutinjohtojen paljaat osat koskettavat toisiaan
kaiutinliitännässä, seurauksena saattaa olla oikosulku.
• Katso vahvistimen käyttöohjeista tarkat tiedot
vahvistimeen tehtävistä liitännöistä.
Vihje
Mustat tai mustaraidalliset johdot ovat napaisuudeltaan
miinusjohtoja (–), ja ne on liitettävä kaiutinliitäntöjen
miinusliittimiin (–).
VAROITUS
Tulipalo- ja sähköiskuvaaran vuoksi älä saata laitetta
alttiiksi sateelle tai kosteudelle.
Älä peitä laitteen tuuletusaukkoja esimerkiksi
sanomalehdellä, liinalla tai verhoilla, jotta vältät tulipalon
vaaran. Älä myöskään aseta palavaa kynttilää laitteen
päälle.
Älä sijoita laitteen päälle maljakkoa tai muita
nesteitä sisältäviä esineitä, jotta vältät tulipalo- ja
sähköiskuvaaran.
Sähköiskun välttämiseksi älä avaa laitteen koteloa. Ota
tarvittaessa yhteys valtuutettuun huoltoon.
Älä asenna laitetta ahtaaseen paikkaan, kuten
kirjahyllyn umpinaiseen osaan tai seinään upotettuun
kaappiin.
Vianetsintä
Jos kaiutinjärjestelmän toiminnassa esiintyy ongelmia,
tarkasta seuraavassa listassa mainitut seikat ja suorita
mainitut korjaustoimenpiteet tarvittaessa. Jos et saa
ongelmaa ratkaistuksi, ota yhteys lähimpään Sony-
jälleenmyyjään.
Kaiuttimista ei kuulu ääntä.
•Varmista, että kaikki liitännät on tehty oikein.
•Varmista, että vahvistimen äänenvoimakkuus
on säädetty oikein.
•Varmista, että vahvistimen ohjelmalähteen
valitsin on säädetty vastaamaan käytettävää
laitetta.
•Katso, onko kuulokkeet liitetty. Jos kuulokkeet
on liitetty, irrota ne.
Kaiuttimien äänessä on huminaa tai kohinaa.
•Varmista, että kaikki liitännät on tehty oikein.
•Varmista, että mikään audiolaite ei ole liian
lähellä TV-vastaanotinta.
Ääni pysähtyy yhtäkkiä.
•Varmista, että kaikki liitännät on tehty oikein.
Jos kaiutinjohtojen paljaat osat koskettavat
toisiaan kaiutinliitännässä, seurauksena
saattaa olla oikosulku.
Tekniset tiedot
SS-MFS500H (etukaiuttimet)
Kaiutinjärjestelmä 2-tie, magneettisesti suojattu
Kaiutinelementit Bassoelementti: 10 cm
kartio × 2
Diskanttielementti:
2,5 cm, tasapainotettu kalotti
Kotelon tyyppi Bassorefl eksi
Nimellisimpedanssi 8 ohmia
Tehonkesto Suurin tuloteho: 120 wattia
Herkkyys 85 dB (1 W, 1 m)
Taajuustoistoalue 50 Hz – 50 000 Hz
Mitat (l/k/s) Noin 232 Ч 985 Ч 270 mm,
etuosan suojaverkko
mukaan lukien
Paino Noin 8,0 kg
Vakiovaruste Kaiutinjohto 2,5 m (2)
SS-CN250 (keskikaiutin)
Kaiutinjärjestelmä Koko äänialueen kaiutin,
magneettisesti suojattu
Kaiutinelementit 10 cm, kartio × 2
Kotelon tyyppi Bassorefl eksi
Nimellisimpedanssi 8 ohmia
Tehonkesto Suurin tuloteho:
100 wattia
Herkkyys 88 dB (1 W, 1 m)
Taajuustoistoalue 85 Hz – 20 000 Hz
Mitat (l/k/s) Noin 355 Ч 130 Ч 144 mm,
etuosan suojaverkko
mukaan lukien
Paino Noin 2,6 kg
Vakiovarusteet Kaiutinjohto 2,5 m (1)
Pehmustetyynyt (4)
SS-SR250 (takakaiuttimet)
Kaiutinjärjestelmä Koko äänialue
Kaiutinelementti 10 cm, kartio
Kotelon tyyppi Bassorefl eksi
Nimellisimpedanssi 8 ohmia
Tehonkesto Suurin tuloteho:
100 wattia
Herkkyys 85 dB (1 W, 1 m)
Taajuustoistoalue 85 Hz – 20 000 Hz
Mitat (l/k/s) Noin 180 Ч 130 Ч 146 mm,
etuosan suojaverkko
mukaan lukien
Paino Noin 1,4 kg
Vakiovaruste Kaiutinjohto 10 m (2)
Pidätämme oikeuden muuttaa ulkonäköä ja teknisiä
ominaisuuksia ilman ennakkoilmoitusta.
Suomi
E
e
E
e
E
e
E
e
B
A A
B B
Center
Keski
Subwoofer (medfølger ikke)
Apubassokaiutin (Ei vakiovaruste)
Surround (højre)
Taka (oikea)
Front (venstre)
Etu (vasen)
Surround (venstre)
Taka (vasen)
C
Front (højre)
Etu (oikea)
LINE IN
WOOFER OUT
FRONT
CENTER
SURROUND
R
R
L
L
A
Front (højre)
Etu (oikea)
Center
Keski
Subwoofer (medfølger ikke)
Apubassokaiutin (Ei vakiovaruste)
Front (venstre)
Etu (vasen)
Surround (højre)
Taka (oikea) Surround (venstre)
Taka (vasen)
Forstærker
Vahvistin
2,5 m
2,5 m 2,5 m
2,5 m
2,5 m
2,5 m
10 m 10 m
D E
Krog
Koukku
Puder
Pehmustetyynyt
