ВОСПРОИЗВЕДЕНИЕ Основные подключения
Имеется три основных типа подключений. При выполнении
подключений пользуйтесь также руководствами по
эксплуатации для вашего видеомагнитофона и телевизора.
Подключение к видеомагнитофону
A
(монтаж, перезапись и воспроизведение)
ПРИМЕЧАНИЕ:
Используйте входящие в комплект видеокамеры кабели
Audio и Video.

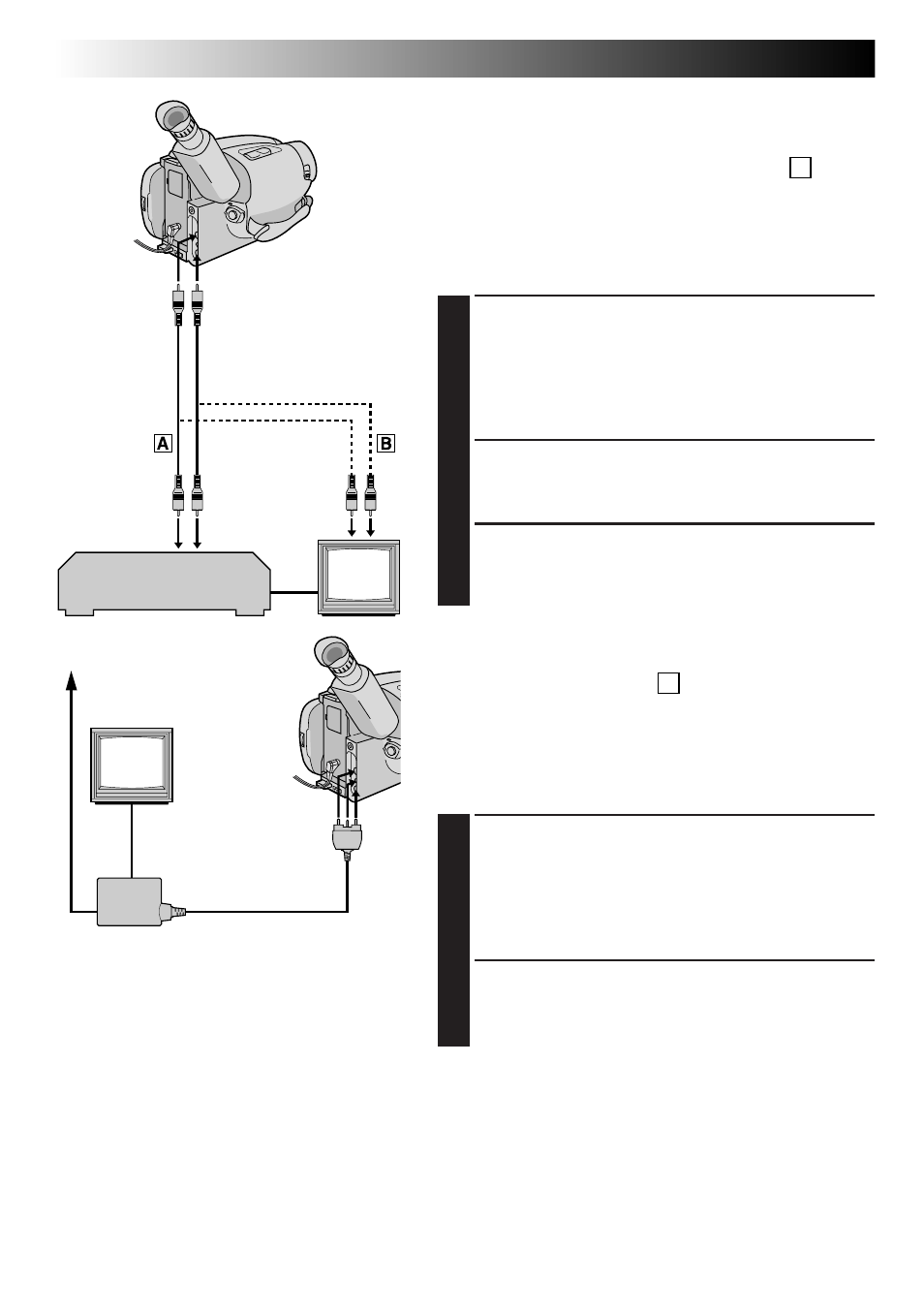

ПОДКЛЮЧИТЕ ВИДЕОКАМЕРУ К
ВИДЕОМАГНИТОФОНУ
1
Как показано на рисунке слева, соедините выходные
разъемы AUDIO и VIDEO OUT видеокамеры с
входными разъемами AUDIO и VIDEO IN
видеомагнитофона с помощью кабелей Audio и Video.
ВКЛЮЧИТЕ ПИТАНИЕ
2
Включите видеокамеру, видеомагнитофон и
телевизор.
УСТАНОВИТЕ РЕЖИМ РАБОТЫ
3
Установите видеомагнитофон в режим внешнего
входа, а телевизор в режим VIDEO.
Подключение к телевизору, имеющему
входные разъемы А/V
B
(ТОЛЬКО
воспроизведение)
ПРИМЕЧАНИЕ:
Используйте входящие в комплект видеокамеры кабели
Audio и Video.
ПОДКЛЮЧИТЕ ВИДЕОКАМЕРУ К
ТЕЛЕВИЗОРУ
1
Как показано на рисунке слева, соедините выходные
разъемы AUDIO и VIDEO OUT видеокамеры с
входными разъемами AUDIO и VIDEO IN телевизора с
помощью кабелей Audio и Video.
УСТАНОВИТЕ РЕЖИМ РАБОТЫ
2
Установите ТЕЛЕВИЗОР в режим VIDEO ИЛИ A/V (как
описано в руководстве).
Подключение к телевизору, не имеющему
входных разъемов А/V (ТОЛЬКО
воспроизведение)
ПРИМЕЧАНИЕ:
Используйте радиочастотный блок RF-V5E (не входит в
комплект видеокамеры).
*
См. руководство по эксплуатации блока RF-V5E, где
описана процедура подключения.
ПРИМЕЧАНИЯ:
●
В качестве источника питания вместо
аккумуляторной батареи рекомендуется
использовать сетевой адаптер/зарядное
устройство.
●
Для контроля изображения и звука с
видеокамеры без загрузки ленты установите
переключатель питания видеокамеры в
положение “CAMERA”, а затем установите в
вашем телевизоре соответствующий режим
входа.
●
Если ваш телевизор или громкоговорители
не имеют специального экрана, не
устанавливайте громкоговорители близко от
телевизора, так как это может привести к
помехам на изображении, воспроизводимом с
видеокамеры.
Радиочастотный блок RF-V5E
(не входит в комплект)
Видеомагнитофон
Антенна
При
подсоединении
кабелей
откройте
крышку
разъемов.
К выходным разъемам
AUDIO и VIDEO OUT
Кабели Audio и Video
(входят в комплект
видеокамеры)
Ко входным
разъемам
AUDIO и
VIDEO IN.
К выходным
разъемам AUDIO,
VIDEO и RF DC
OUT
