- 8

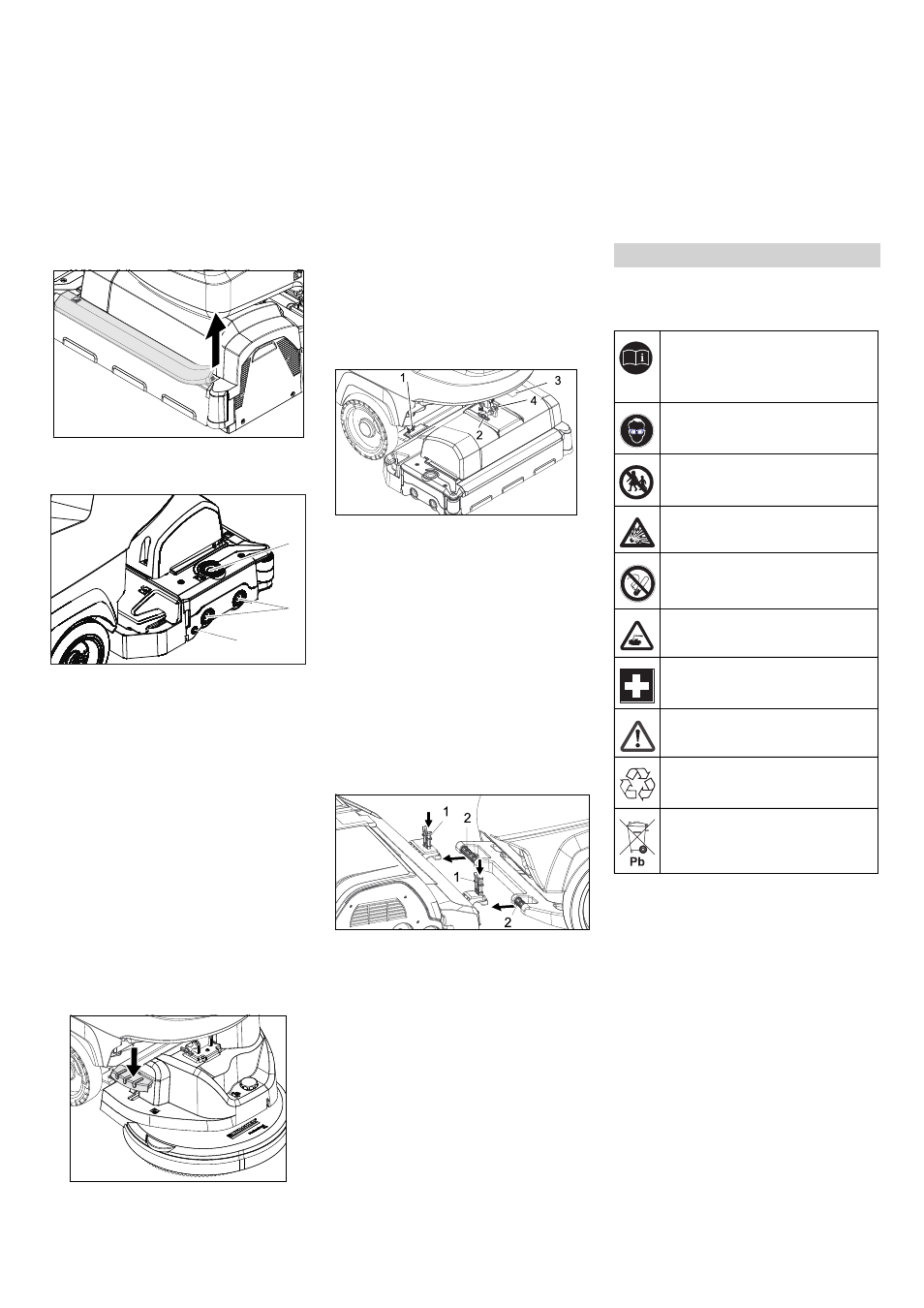

 Снимите всасывающие кромки.
 Вставить новые или перевернутые
всасывающие кромки.
 Установите пластмассовые детали.
 Вставьте и затяните грибковые руко
ятки.
 Удалить резиновую накладку и очис-
тить желобок с помощью тряпки.
После очистки установить резино-
вую накладку на место.
 Приподнять чистящую головку.
1 Кнопка деблокировки крышки под-
шипника
2 Щетка
3 Кнопка
 Нажать на кнопку деблокировки
крышки подшипника.
 Откинуть крышку подшипника.
 Вынуть метущий вал.
Указание: Заменить щеточные валики,
когда длина щетины достигнет 10 мм.
 Установить новые щеточные валы.
 Закрыть крышку подшипника и за-
жать кнопку.
 Приподнять чистящую головку.
 Выжать вниз педаль замены щетки
через сопротивление.
 Вытащить дисковую щетку с боку под
чистящей головкой.
 Поместить новую дисковую щетку
под чистящую головку, нажать вверх
и застопорить.
 Передвинуть устройство вперед,
прибл. на 2 м, чтобы управляющие
ролики были обращены назад.
 Педаль для опускания чистящей го-
ловки нажать немного вниз и пере-
двинуть влево. Это приведет к
разблокировке педали. Медленно
поднять педаль наверх.
Подъемный рычаг чистящей головки
опускается вниз.
 слить воду из резервуаров для чис-
той и грязной воды,
 Освободить блокиратор резервуара
и откинуть резервуар вверх.
1 Упругий элемент
2 Предохранительный штифт
3 Кожух коробки зажимов
4 Фиксатор предохранительного
штифта
 Чистящую головку положить посере-
дине перед прибором..
 Снять кожух коробки зажимов.
 Соединить кабель электропитания
чистящей головки с устройством.
 Надеть кожух коробки зажимов.
 Соединить шланговое соединение
очистительной головки со шлангом
прибора.
1 Упругий элемент
2 ведущая дуга
 Передвинуть буксирную скобу в за-
жим для чистящей головки.
 Нажать на упругий элемент, пере-
местить его вниз и зафиксировать.
 Направить подъемный рычаг чистя-
щей головки в приемное устройство,
расположенное в верхней части чис-
тящей головки.
 Вставить и зафиксировать предохра-
нительный штифт.
 Установка чистящей головки: уста-
новить в желаемое положение ис-
пользуя регулировочный винт.
 Полностью опрокинуть резервуар
для воды, проверить блокировку.
Извлечение производится в обратном
порядке.
Внимание!
При снятии чистящей головки состоя-
ние машины становится нестабиль
ным. Необходимо принять устойчивое
положение.
По возможности отклониться назад и
таким образом избежать опасности
опрокидывания.
При обращении с аккумуляторами сле-
дует соблюдать следующие предупре-
дительные указания:
ƽ
Опасность
Взрывоопасность Не класть инстру-
менты или подобные предметы на ак-
кумулятор, т.е. конечные полюса и на
соединители элементов.
Опасность получения травм. Кокогда
не прикасаться ранами к свинцовым
элементам. После работ с аккумуля-
тором необходимо очистить руки.
Очистка желобка распределителя
воды
Замена щеточных валиков
Замена дисковых щеток
1
2
3
Установить очистную головку
Снять чистящую головку
Аккумуляторы
указания на аккумуляторе, в
инструкции по пользованию и
руководстве по эксплуатации
прибора
Носить защиту для глаз
Не допускать детей к электро-
литу и аккумуляторам.
Опасность взрыва
Запрещается разведение огня,
искрение, открытые источни-
ки света и курение
Опасность получения химичес-
ких ожогов
Первая помощь
Предупредительная маркиров-
ка
Утилизация
Не выбрасывать аккумулятор
в мусорный контейнер
10 RU
