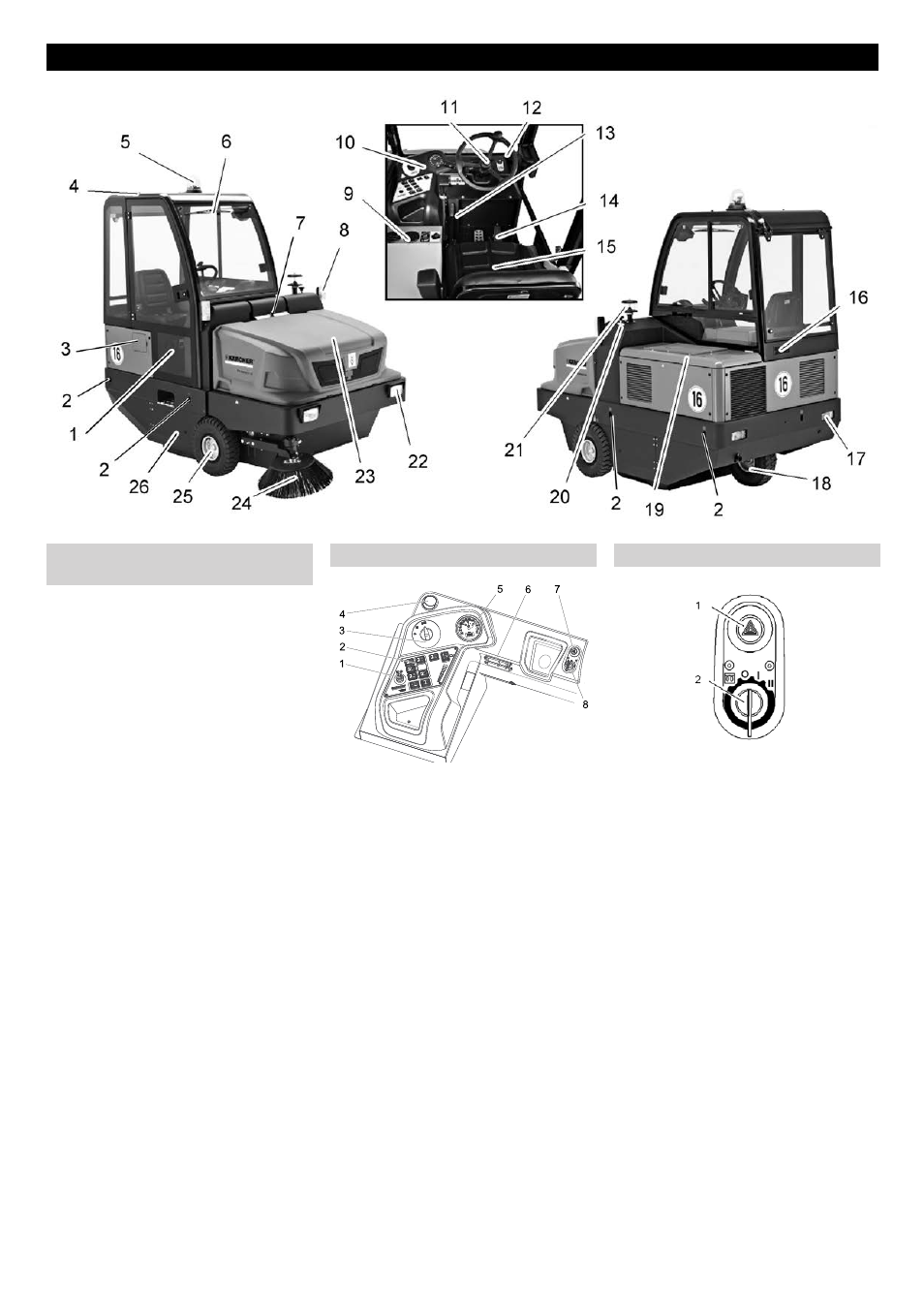

4

1

Дверь кабины (опция)

2

Устойчивое место крепления (4 шт.)

3

Клапан резервуара

4

Кабина водителя (опция)

5

Проблесковый маячок

6

Стеклоочиститель (опция)

7

Блокировка крышки устройства

8

Указатель поворота (опция)

9

Отопление/кондиционер (опция)

10

Панель управления

11

Рулевое колесо

12

Замок зажигания

13

Стояночный тормоз

14

Педали

15

Сиденье (с контактным переключа-
телем сиденья)

16

Вентиляционная решетка (опция)

17

Осветительное устройство (Опция)

18

Заднее колесо

19

Кожух двигателя

20

Регулировка подметающего вала

21

Центробежный сепаратор

22

Осветительное устройство (Опция)

23

Резервуар для сбора мусора

24

Боковая щетка

25

Переднее колесо

26

Подметающий вал

1

Рычаг управления третьей боковой
щеткой (опция)

2

Функциональные кнопки

3

Переключатель программ

4

Вентиляционное отверстие (опция)

5

Многофункциональная индикация

6

Блок предохранителей на рабочем
месте

7

Система аварийной сигнализации
(

опция)

8

Замок зажигания

1

Система аварийной сигнализации
(

опция)

2

Ключ зажигания

Условные обозначения для спирали
накаливания: Предварительный про-
грев

Положение 0: Двигатель выключен

Положение 1: Включить зажигание

Положение 2: Запустить двигатель,

Описание элементов управления и рабочих узлов

Изображение подметальной

машины

Панель управления

Замок зажигания

6

RU
